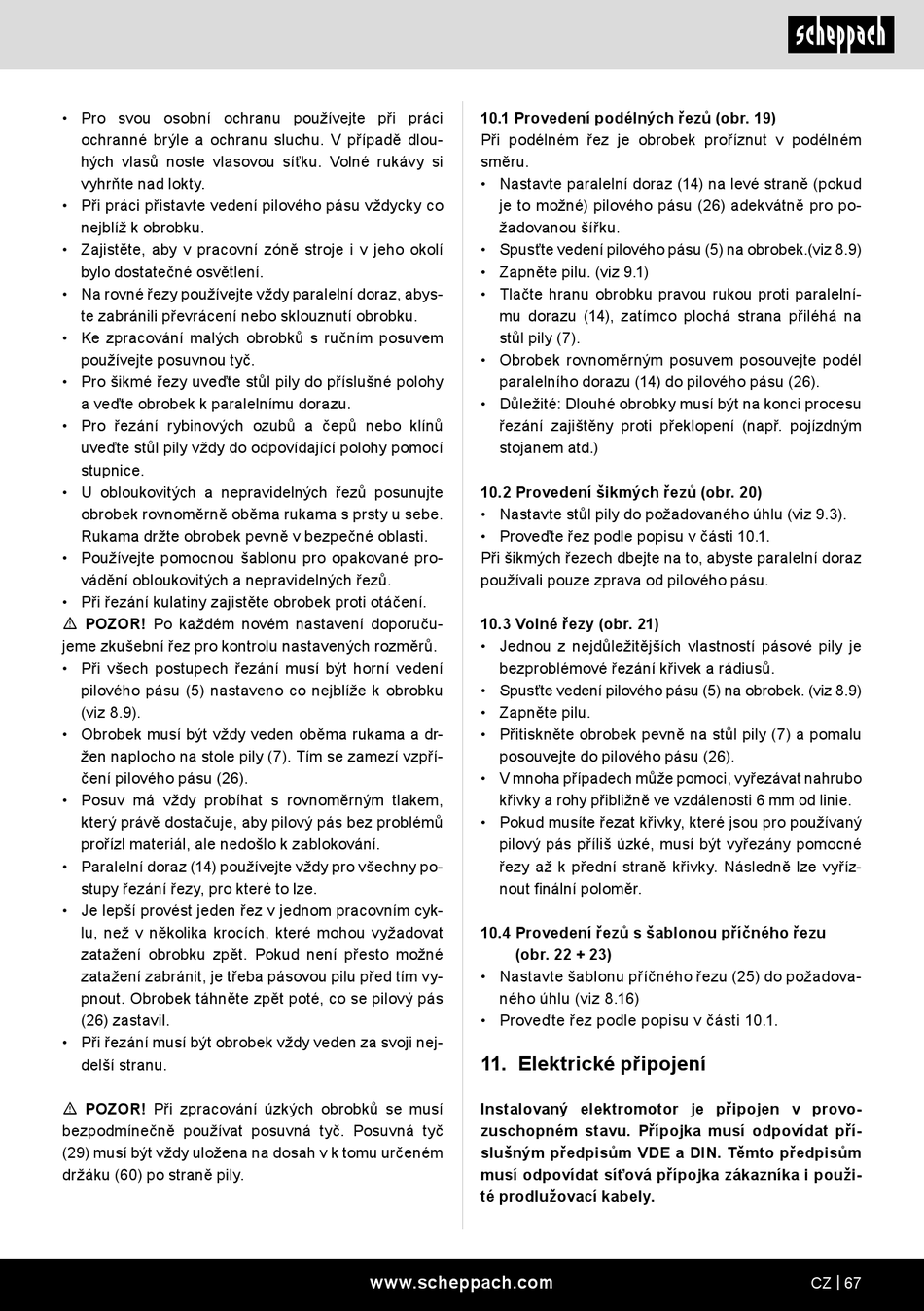

• Pro svou osobní ochranu používejte při práci
ochranné brýle a ochranu sluchu. V případě dlou-
hých vlasů noste vlasovou síťku. Volné rukávy si
vyhrňte nad lokty.
• Při práci přistavte vedení pilového pásu vždycky co
nejblíž k obrobku.
• Zajistěte, aby v pracovní zóně stroje i v jeho okolí
bylo dostatečné osvětlení.
• Na rovné řezy používejte vždy paralelní doraz, abys-
te zabránili převrácení nebo sklouznutí obrobku.
• Ke zpracování malých obrobků s ručním posuvem
používejte posuvnou tyč.
• Pro šikmé řezy uveďte stůl pily do příslušné polohy
a veďte obrobek k paralelnímu dorazu.
• Pro řezání rybinových ozubů a čepů nebo klínů
uveďte stůl pily vždy do odpovídající polohy pomocí
stupnice.
• U obloukovitých a nepravidelných řezů posunujte
obrobek rovnoměrně oběma rukama s prsty u sebe.
Rukama držte obrobek pevně v bezpečné oblasti.
• Používejte pomocnou šablonu pro opakované pro-
vádění obloukovitých a nepravidelných řezů.
• Při řezání kulatiny zajistěte obrobek proti otáčení.
m POZOR! Po každém novém nastavení doporuču-
jeme zkušební řez pro kontrolu nastavených rozměrů.
• Při všech postupech řezání musí být horní vedení
pilového pásu (5) nastaveno co nejblíže k obrobku
(viz 8.9).
• Obrobek musí být vždy veden oběma rukama a dr-
žen naplocho na stole pily (7). Tím se zamezí vzpří-
čení pilového pásu (26).
• Posuv má vždy probíhat s rovnoměrným tlakem,
který právě dostačuje, aby pilový pás bez problémů
prořízl materiál, ale nedošlo k zablokování.
• Paralelní doraz (14) používejte vždy pro všechny po-
stupy řezání řezy, pro které to lze.
• Je lepší provést jeden řez v jednom pracovním cyk-
lu, než v několika krocích, které mohou vyžadovat
zatažení obrobku zpět. Pokud není přesto možné
zatažení zabránit, je třeba pásovou pilu před tím vy-
pnout. Obrobek táhněte zpět poté, co se pilový pás
(26) zastavil.
• Při řezání musí být obrobek vždy veden za svoji nej-
delší stranu.
m POZOR! Při zpracování úzkých obrobků se musí
bezpodmínečně používat posuvná tyč. Posuvná tyč
(29) musí být vždy uložena na dosah v k tomu určeném
držáku (60) po straně pily.
10.1 Provedení podélných řezů (obr. 19)
Při podélném řez je obrobek proříznut v podélném
směru.
• Nastavte paralelní doraz (14) na levé straně (pokud
je to možné) pilového pásu (26) adekvátně pro po-
žadovanou šířku.
• Spusťte vedení pilového pásu (5) na obrobek.(viz 8.9)
• Zapněte pilu. (viz 9.1)
• Tlačte hranu obrobku pravou rukou proti paralelní-
mu dorazu (14), zatímco plochá strana přiléhá na
stůl pily (7).
• Obrobek rovnoměrným posuvem posouvejte podél
paralelního dorazu (14) do pilového pásu (26).
• Důležité: Dlouhé obrobky musí být na konci procesu
řezání zajištěny proti překlopení (např. pojízdným
stojanem atd.)
10.2 Provedení šikmých řezů (obr. 20)
• Nastavte stůl pily do požadovaného úhlu (viz 9.3).
• Proveďte řez podle popisu v části 10.1.
Při šikmých řezech dbejte na to, abyste paralelní doraz
používali pouze zprava od pilového pásu.
10.3 Volné řezy (obr. 21)
• Jednou z nejdůležitějších vlastností pásové pily je
bezproblémové řezání křivek a rádiusů.
• Spusťte vedení pilového pásu (5) na obrobek. (viz 8.9)
• Zapněte pilu.
• Přitiskněte obrobek pevně na stůl pily (7) a pomalu
posouvejte do pilového pásu (26).
• V mnoha případech může pomoci, vyřezávat nahrubo
křivky a rohy přibližně ve vzdálenosti 6 mm od linie.
• Pokud musíte řezat křivky, které jsou pro používaný
pilový pás příliš úzké, musí být vyřezány pomocné
řezy až k přední straně křivky. Následně lze vyříz-
nout finální poloměr.
10.4 Provedení řezů s šablonou příčného řezu
(obr. 22 + 23)
• Nastavte šablonu příčného řezu (25) do požadova-
ného úhlu (viz 8.16)
• Proveďte řez podle popisu v části 10.1.
11. Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
