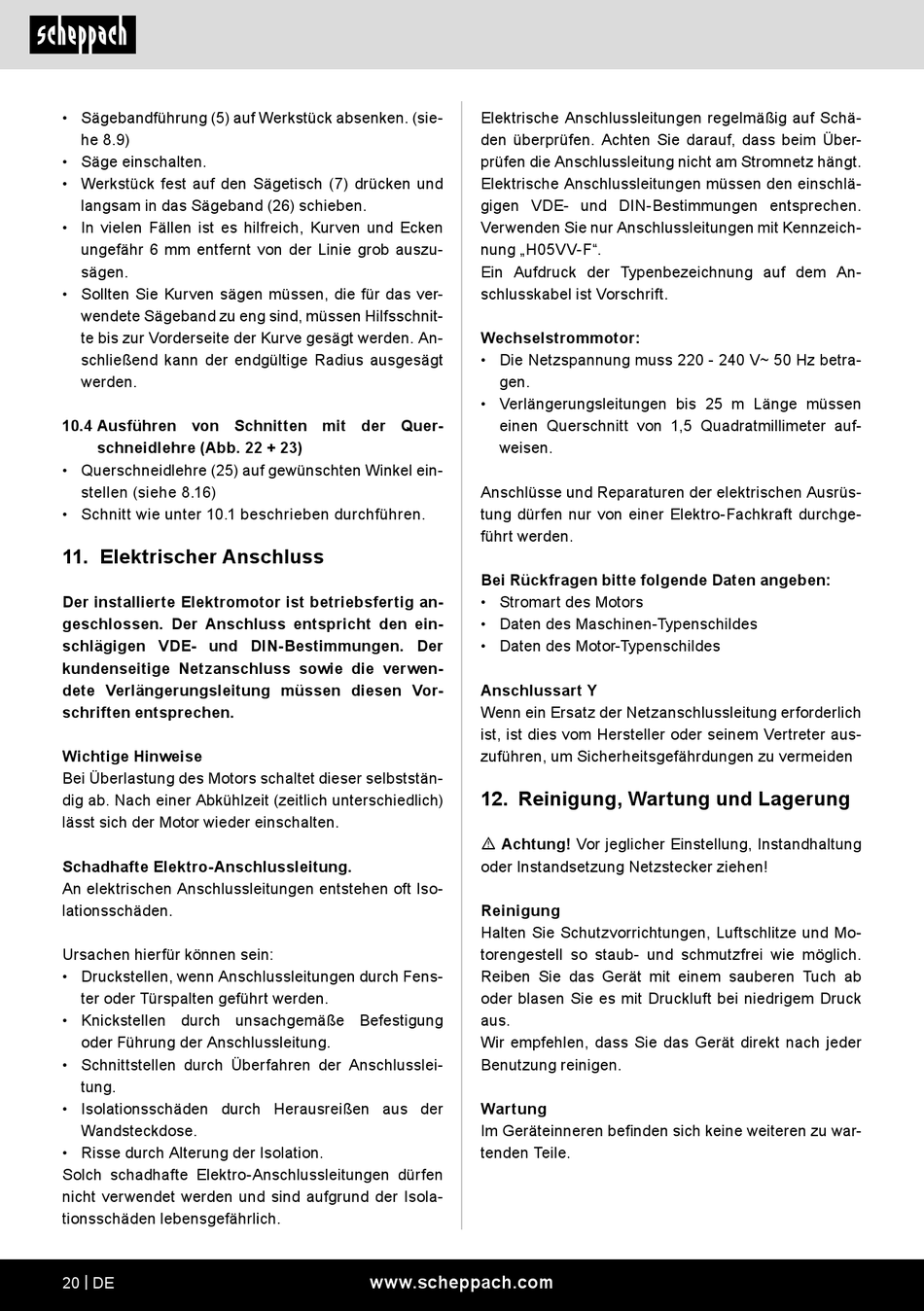

• Sägebandführung (5) auf Werkstück absenken. (sie-
he 8.9)
• Säge einschalten.
• Werkstück fest auf den Sägetisch (7) drücken und
langsam in das Sägeband (26) schieben.
• In vielen Fällen ist es hilfreich, Kurven und Ecken
ungefähr 6 mm entfernt von der Linie grob auszu-
sägen.
• Sollten Sie Kurven sägen müssen, die für das ver-
wendete Sägeband zu eng sind, müssen Hilfsschnit-
te bis zur Vorderseite der Kurve gesägt werden. An-
schließend kann der endgültige Radius ausgesägt
werden.
10.4 Ausführen von Schnitten mit der Quer-
schneidlehre (Abb. 22 + 23)
• Querschneidlehre (25) auf gewünschten Winkel ein-
stellen (siehe 8.16)
• Schnitt wie unter 10.1 beschrieben durchführen.
11. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbststän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich)
lässt sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
20 | DE
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen.
Verwenden Sie nur Anschlussleitungen mit Kennzeich-
nung „H05VV-F".
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor:
• Die Netzspannung muss 220 - 240 V~ 50 Hz betra-
gen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Anschlussart Y
Wenn ein Ersatz der Netzanschlussleitung erforderlich
ist, ist dies vom Hersteller oder seinem Vertreter aus-
zuführen, um Sicherheitsgefährdungen zu vermeiden
12. Reinigung, Wartung und Lagerung
m Achtung! Vor jeglicher Einstellung, Instandhaltung
oder Instandsetzung Netzstecker ziehen!
Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengestell so staub- und schmutzfrei wie möglich.
Reiben Sie das Gerät mit einem sauberen Tuch ab
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus.
Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
Wartung
Im Geräteinneren befinden sich keine weiteren zu war-
tenden Teile.
