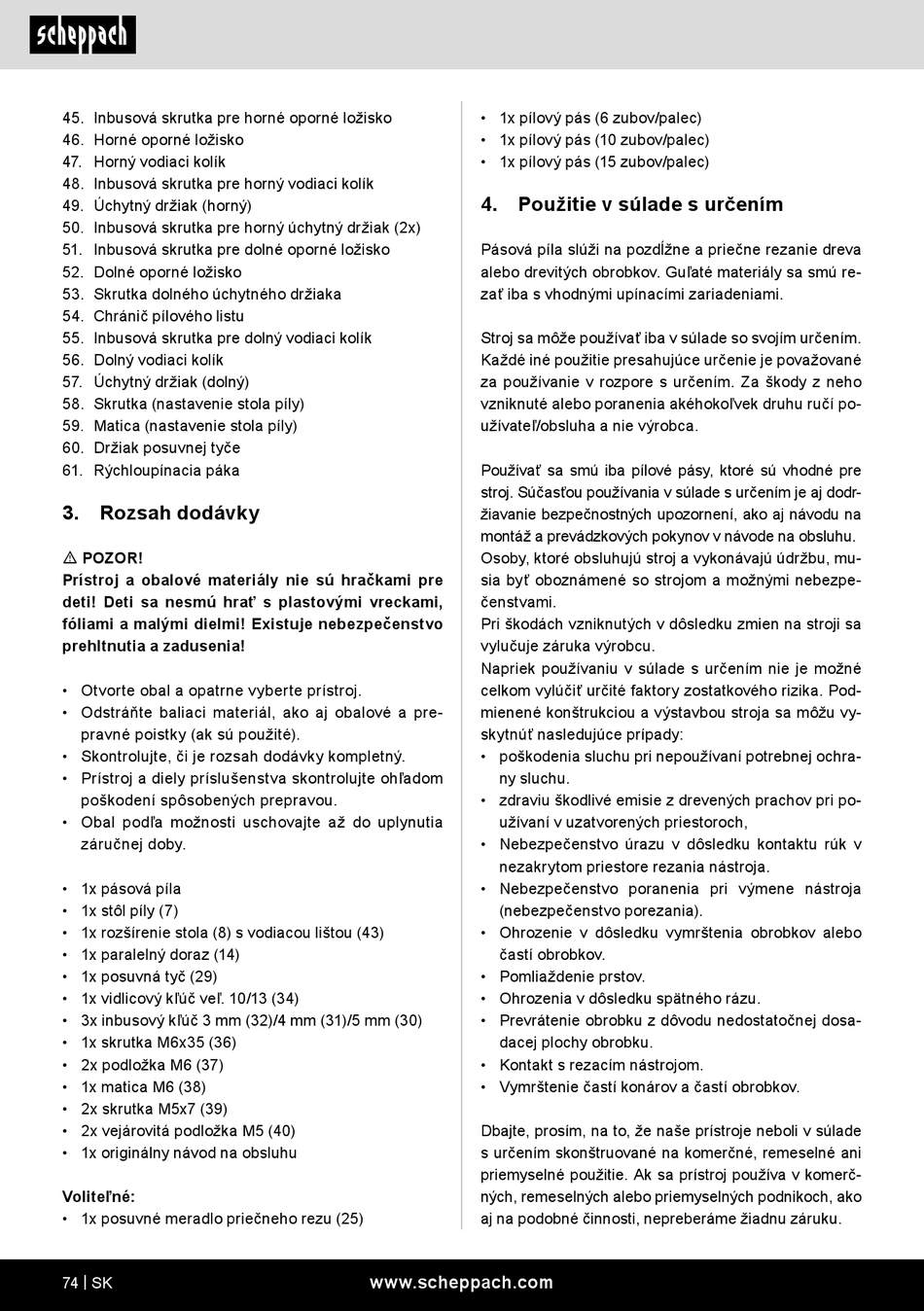

Scheppach HBS30x Originalbetriebsanleitung Seite 74

45. Inbusová skrutka pre horné oporné ložisko
46. Horné oporné ložisko
47. Horný vodiaci kolík
48. Inbusová skrutka pre horný vodiaci kolík
49. Úchytný držiak (horný)
50. Inbusová skrutka pre horný úchytný držiak (2x)
51. Inbusová skrutka pre dolné oporné ložisko
52. Dolné oporné ložisko
53. Skrutka dolného úchytného držiaka
54. Chránič pílového listu
55. Inbusová skrutka pre dolný vodiaci kolík
56. Dolný vodiaci kolík
57. Úchytný držiak (dolný)
58. Skrutka (nastavenie stola píly)
59. Matica (nastavenie stola píly)
60. Držiak posuvnej tyče
61. Rýchloupínacia páka
3. Rozsah dodávky
m POZOR!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Existuje nebezpečenstvo
prehltnutia a zadusenia!
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
• 1x pásová píla
• 1x stôl píly (7)
• 1x rozšírenie stola (8) s vodiacou lištou (43)
• 1x paralelný doraz (14)
• 1x posuvná tyč (29)
• 1x vidlicový kľúč veľ. 10/13 (34)
• 3x inbusový kľúč 3 mm (32)/4 mm (31)/5 mm (30)
• 1x skrutka M6x35 (36)
• 2x podložka M6 (37)
• 1x matica M6 (38)
• 2x skrutka M5x7 (39)
• 2x vejárovitá podložka M5 (40)
• 1x originálny návod na obsluhu
Voliteľné:
• 1x posuvné meradlo priečneho rezu (25)
74 | SK
• 1x pílový pás (6 zubov/palec)
• 1x pílový pás (10 zubov/palec)
• 1x pílový pás (15 zubov/palec)
4. Použitie v súlade s určením
Pásová píla slúži na pozdĺžne a priečne rezanie dreva
alebo drevitých obrobkov. Guľaté materiály sa smú re-
zať iba s vhodnými upínacími zariadeniami.
Stroj sa môže používať iba v súlade so svojím určením.
Každé iné použitie presahujúce určenie je považované
za používanie v rozpore s určením. Za škody z neho
vzniknuté alebo poranenia akéhokoľvek druhu ručí po-
užívateľ/obsluha a nie výrobca.
Používať sa smú iba pílové pásy, ktoré sú vhodné pre
stroj. Súčasťou používania v súlade s určením je aj dodr-
žiavanie bezpečnostných upozornení, ako aj návodu na
montáž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, mu-
sia byť oboznámené so strojom a možnými nebezpe-
čenstvami.
Pri škodách vzniknutých v dôsledku zmien na stroji sa
vylučuje záruka výrobcu.
Napriek používaniu v súlade s určením nie je možné
celkom vylúčiť určité faktory zostatkového rizika. Pod-
mienené konštrukciou a výstavbou stroja sa môžu vy-
skytnúť nasledujúce prípady:
• poškodenia sluchu pri nepoužívaní potrebnej ochra-
ny sluchu.
• zdraviu škodlivé emisie z drevených prachov pri po-
užívaní v uzatvorených priestoroch,
• Nebezpečenstvo úrazu v dôsledku kontaktu rúk v
nezakrytom priestore rezania nástroja.
• Nebezpečenstvo poranenia pri výmene nástroja
(nebezpečenstvo porezania).
• Ohrozenie v dôsledku vymrštenia obrobkov alebo
častí obrobkov.
• Pomliaždenie prstov.
• Ohrozenia v dôsledku spätného rázu.
• Prevrátenie obrobku z dôvodu nedostatočnej dosa-
dacej plochy obrobku.
• Kontakt s rezacím nástrojom.
• Vymrštenie častí konárov a častí obrobkov.
Dbajte, prosím, na to, že naše prístroje neboli v súlade
s určením skonštruované na komerčné, remeselné ani
priemyselné použitie. Ak sa prístroj používa v komerč-
ných, remeselných alebo priemyselných podnikoch, ako
aj na podobné činnosti, nepreberáme žiadnu záruku.
