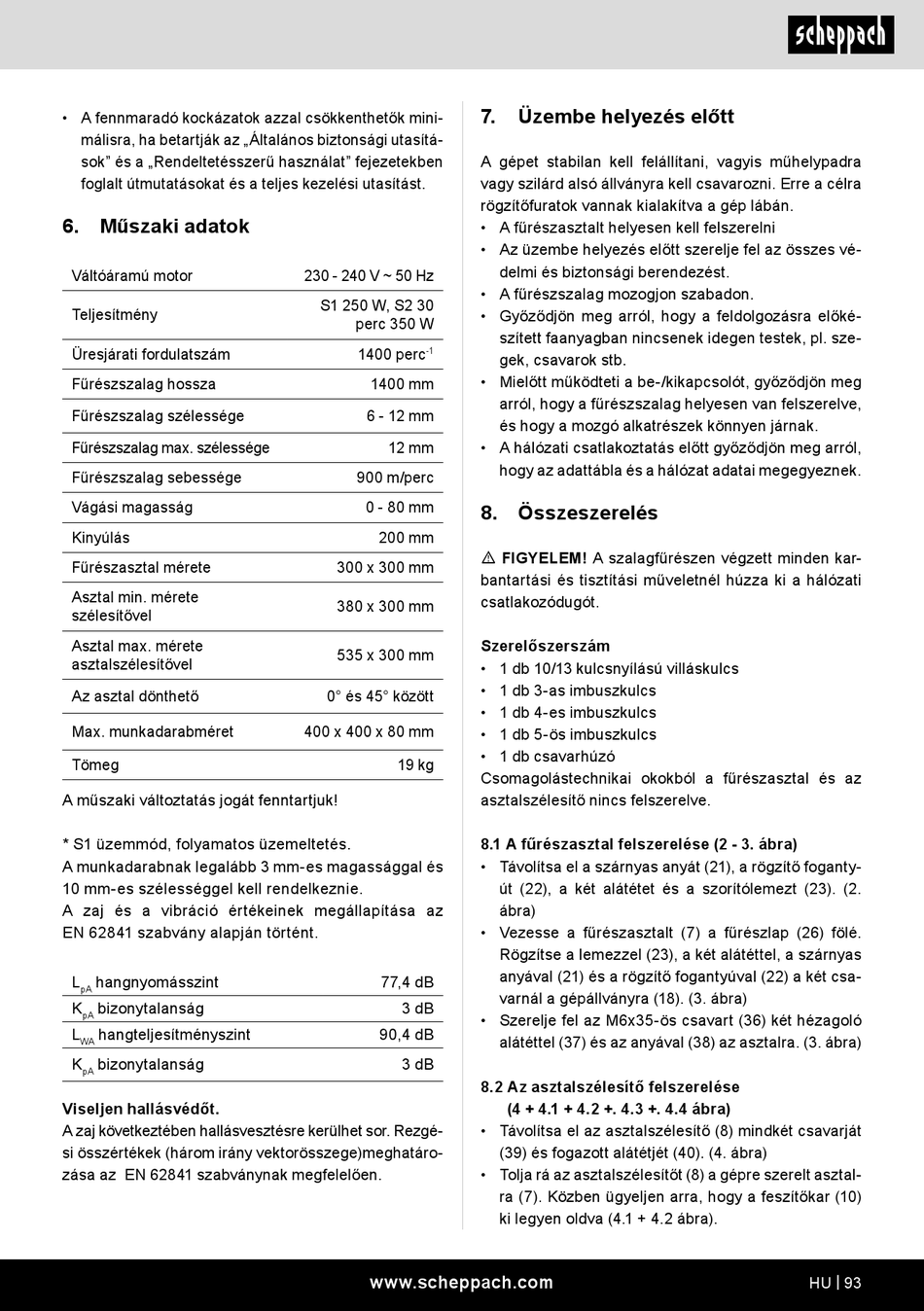

• A fennmaradó kockázatok azzal csökkenthetők mini-
málisra, ha betartják az „Általános biztonsági utasítá-
sok" és a „Rendeltetésszerű használat" fejezetekben
foglalt útmutatásokat és a teljes kezelési utasítást.
6. Műszaki adatok
Váltóáramú motor
Teljesítmény
Üresjárati fordulatszám
Fűrészszalag hossza
Fűrészszalag szélessége
Fűrészszalag max. szélessége
Fűrészszalag sebessége
Vágási magasság
Kinyúlás
Fűrészasztal mérete
Asztal min. mérete
szélesítővel
Asztal max. mérete
asztalszélesítővel
Az asztal dönthető
Max. munkadarabméret
Tömeg
A műszaki változtatás jogát fenntartjuk!
* S1 üzemmód, folyamatos üzemeltetés.
A munkadarabnak legalább 3 mm-es magassággal és
10 mm-es szélességgel kell rendelkeznie.
A zaj és a vibráció értékeinek megállapítása az
EN 62841 szabvány alapján történt.
L hangnyomásszint
pA
K bizonytalanság
pA
L hangteljesítményszint
WA
K bizonytalanság
pA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor. Rezgé-
si összértékek (három irány vektorösszege)meghatáro-
zása az EN 62841 szabványnak megfelelően.
230 - 240 V ~ 50 Hz
S1 250 W, S2 30
perc 350 W
1400 perc
-1
1400 mm
6 - 12 mm
12 mm
900 m/perc
0 - 80 mm
200 mm
300 x 300 mm
380 x 300 mm
535 x 300 mm
0° és 45° között
400 x 400 x 80 mm
19 kg
77,4 dB
3 dB
90,4 dB
3 dB
www.scheppach.com
7. Üzembe helyezés előtt
A gépet stabilan kell felállítani, vagyis műhelypadra
vagy szilárd alsó állványra kell csavarozni. Erre a célra
rögzítőfuratok vannak kialakítva a gép lábán.
• A fűrészasztalt helyesen kell felszerelni
• Az üzembe helyezés előtt szerelje fel az összes vé-
delmi és biztonsági berendezést.
• A fűrészszalag mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. sze-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsolót, győződjön meg
arról, hogy a fűrészszalag helyesen van felszerelve,
és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról,
hogy az adattábla és a hálózat adatai megegyeznek.
8. Összeszerelés
m FIGYELEM! A szalagfűrészen végzett minden kar-
bantartási és tisztítási műveletnél húzza ki a hálózati
csatlakozódugót.
Szerelőszerszám
• 1 db 10/13 kulcsnyílású villáskulcs
• 1 db 3-as imbuszkulcs
• 1 db 4-es imbuszkulcs
• 1 db 5-ös imbuszkulcs
• 1 db csavarhúzó
Csomagolástechnikai okokból a fűrészasztal és az
asztalszélesítő nincs felszerelve.
8.1 A fűrészasztal felszerelése (2 - 3. ábra)
• Távolítsa el a szárnyas anyát (21), a rögzítő foganty-
út (22), a két alátétet és a szorítólemezt (23). (2.
ábra)
• Vezesse a fűrészasztalt (7) a fűrészlap (26) fölé.
Rögzítse a lemezzel (23), a két alátéttel, a szárnyas
anyával (21) és a rögzítő fogantyúval (22) a két csa-
varnál a gépállványra (18). (3. ábra)
• Szerelje fel az M6x35-ös csavart (36) két hézagoló
alátéttel (37) és az anyával (38) az asztalra. (3. ábra)
8.2 Az asztalszélesítő felszerelése
(4 + 4.1 + 4.2 +. 4.3 +. 4.4 ábra)
• Távolítsa el az asztalszélesítő (8) mindkét csavarját
(39) és fogazott alátétjét (40). (4. ábra)
• Tolja rá az asztalszélesítőt (8) a gépre szerelt asztal-
ra (7). Közben ügyeljen arra, hogy a feszítőkar (10)
ki legyen oldva (4.1 + 4.2 ábra).
