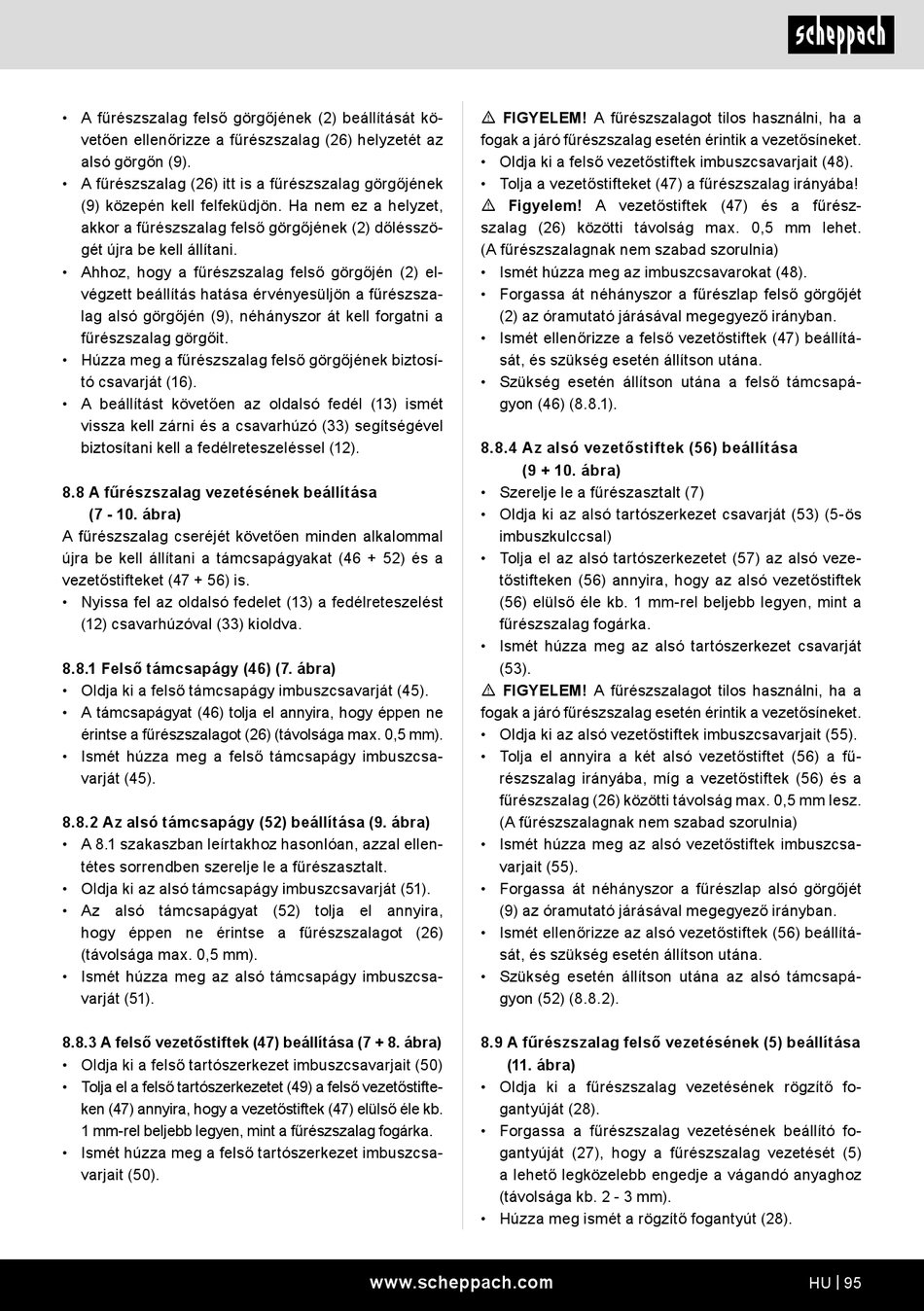

• A fűrészszalag felső görgőjének (2) beállítását kö-
vetően ellenőrizze a fűrészszalag (26) helyzetét az
alsó görgőn (9).
• A fűrészszalag (26) itt is a fűrészszalag görgőjének
(9) közepén kell felfeküdjön. Ha nem ez a helyzet,
akkor a fűrészszalag felső görgőjének (2) dőlésszö-
gét újra be kell állítani.
• Ahhoz, hogy a fűrészszalag felső görgőjén (2) el-
végzett beállítás hatása érvényesüljön a fűrészsza-
lag alsó görgőjén (9), néhányszor át kell forgatni a
fűrészszalag görgőit.
• Húzza meg a fűrészszalag felső görgőjének biztosí-
tó csavarját (16).
• A beállítást követően az oldalsó fedél (13) ismét
vissza kell zárni és a csavarhúzó (33) segítségével
biztosítani kell a fedélreteszeléssel (12).
8.8 A fűrészszalag vezetésének beállítása
(7 - 10. ábra)
A fűrészszalag cseréjét követően minden alkalommal
újra be kell állítani a támcsapágyakat (46 + 52) és a
vezetőstifteket (47 + 56) is.
• Nyissa fel az oldalsó fedelet (13) a fedélreteszelést
(12) csavarhúzóval (33) kioldva.
8.8.1 Felső támcsapágy (46) (7. ábra)
• Oldja ki a felső támcsapágy imbuszcsavarját (45).
• A támcsapágyat (46) tolja el annyira, hogy éppen ne
érintse a fűrészszalagot (26) (távolsága max. 0,5 mm).
• Ismét húzza meg a felső támcsapágy imbuszcsa-
varját (45).
8.8.2 Az alsó támcsapágy (52) beállítása (9. ábra)
• A 8.1 szakaszban leírtakhoz hasonlóan, azzal ellen-
tétes sorrendben szerelje le a fűrészasztalt.
• Oldja ki az alsó támcsapágy imbuszcsavarját (51).
• Az alsó támcsapágyat (52) tolja el annyira,
hogy éppen ne érintse a fűrészszalagot (26)
(távolsága max. 0,5 mm).
• Ismét húzza meg az alsó támcsapágy imbuszcsa-
varját (51).
8.8.3 A felső vezetőstiftek (47) beállítása (7 + 8. ábra)
• Oldja ki a felső tartószerkezet imbuszcsavarjait (50)
• Tolja el a felső tartószerkezetet (49) a felső vezetőstifte-
ken (47) annyira, hogy a vezetőstiftek (47) elülső éle kb.
1 mm-rel beljebb legyen, mint a fűrészszalag fogárka.
• Ismét húzza meg a felső tartószerkezet imbuszcsa-
varjait (50).
m FIGYELEM! A fűrészszalagot tilos használni, ha a
fogak a járó fűrészszalag esetén érintik a vezetősíneket.
• Oldja ki a felső vezetőstiftek imbuszcsavarjait (48).
• Tolja a vezetőstifteket (47) a fűrészszalag irányába!
m Figyelem! A vezetőstiftek (47) és a fűrész-
szalag (26) közötti távolság max. 0,5 mm lehet.
(A fűrészszalagnak nem szabad szorulnia)
• Ismét húzza meg az imbuszcsavarokat (48).
• Forgassa át néhányszor a fűrészlap felső görgőjét
(2) az óramutató járásával megegyező irányban.
• Ismét ellenőrizze a felső vezetőstiftek (47) beállítá-
sát, és szükség esetén állítson utána.
• Szükség esetén állítson utána a felső támcsapá-
gyon (46) (8.8.1).
8.8.4 Az alsó vezetőstiftek (56) beállítása
(9 + 10. ábra)
• Szerelje le a fűrészasztalt (7)
• Oldja ki az alsó tartószerkezet csavarját (53) (5-ös
imbuszkulccsal)
• Tolja el az alsó tartószerkezetet (57) az alsó veze-
tőstifteken (56) annyira, hogy az alsó vezetőstiftek
(56) elülső éle kb. 1 mm-rel beljebb legyen, mint a
fűrészszalag fogárka.
• Ismét húzza meg az alsó tartószerkezet csavarját
(53).
m FIGYELEM! A fűrészszalagot tilos használni, ha a
fogak a járó fűrészszalag esetén érintik a vezetősíneket.
• Oldja ki az alsó vezetőstiftek imbuszcsavarjait (55).
• Tolja el annyira a két alsó vezetőstiftet (56) a fű-
részszalag irányába, míg a vezetőstiftek (56) és a
fűrészszalag (26) közötti távolság max. 0,5 mm lesz.
(A fűrészszalagnak nem szabad szorulnia)
• Ismét húzza meg az alsó vezetőstiftek imbuszcsa-
varjait (55).
• Forgassa át néhányszor a fűrészlap alsó görgőjét
(9) az óramutató járásával megegyező irányban.
• Ismét ellenőrizze az alsó vezetőstiftek (56) beállítá-
sát, és szükség esetén állítson utána.
• Szükség esetén állítson utána az alsó támcsapá-
gyon (52) (8.8.2).
8.9 A fűrészszalag felső vezetésének (5) beállítása
(11. ábra)
• Oldja ki a fűrészszalag vezetésének rögzítő fo-
gantyúját (28).
• Forgassa a fűrészszalag vezetésének beállító fo-
gantyúját (27), hogy a fűrészszalag vezetését (5)
a lehető legközelebb engedje a vágandó anyaghoz
(távolsága kb. 2 - 3 mm).
• Húzza meg ismét a rögzítő fogantyút (28).
