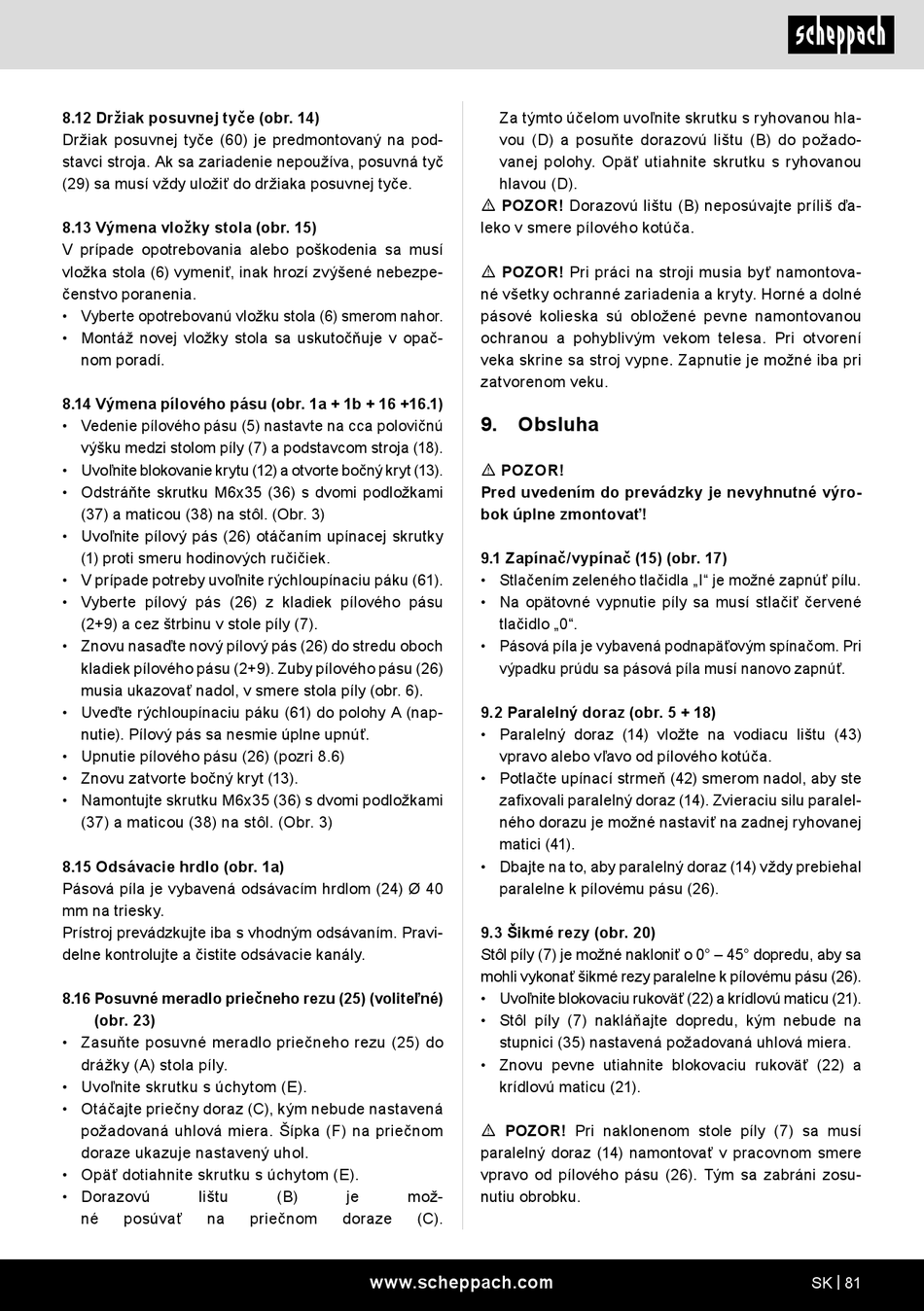

8.12 Držiak posuvnej tyče (obr. 14)
Držiak posuvnej tyče (60) je predmontovaný na pod-
stavci stroja. Ak sa zariadenie nepoužíva, posuvná tyč
(29) sa musí vždy uložiť do držiaka posuvnej tyče.
8.13 Výmena vložky stola (obr. 15)
V prípade opotrebovania alebo poškodenia sa musí
vložka stola (6) vymeniť, inak hrozí zvýšené nebezpe-
čenstvo poranenia.
• Vyberte opotrebovanú vložku stola (6) smerom nahor.
• Montáž novej vložky stola sa uskutočňuje v opač-
nom poradí.
8.14 Výmena pílového pásu (obr. 1a + 1b + 16 +16.1)
• Vedenie pílového pásu (5) nastavte na cca polovičnú
výšku medzi stolom píly (7) a podstavcom stroja (18).
• Uvoľnite blokovanie krytu (12) a otvorte bočný kryt (13).
• Odstráňte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
• Uvoľnite pílový pás (26) otáčaním upínacej skrutky
(1) proti smeru hodinových ručičiek.
• V prípade potreby uvoľnite rýchloupínaciu páku (61).
• Vyberte pílový pás (26) z kladiek pílového pásu
(2+9) a cez štrbinu v stole píly (7).
• Znovu nasaďte nový pílový pás (26) do stredu oboch
kladiek pílového pásu (2+9). Zuby pílového pásu (26)
musia ukazovať nadol, v smere stola píly (obr. 6).
• Uveďte rýchloupínaciu páku (61) do polohy A (nap-
nutie). Pílový pás sa nesmie úplne upnúť.
• Upnutie pílového pásu (26) (pozri 8.6)
• Znovu zatvorte bočný kryt (13).
• Namontujte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
8.15 Odsávacie hrdlo (obr. 1a)
Pásová píla je vybavená odsávacím hrdlom (24) Ø 40
mm na triesky.
Prístroj prevádzkujte iba s vhodným odsávaním. Pravi-
delne kontrolujte a čistite odsávacie kanály.
8.16 Posuvné meradlo priečneho rezu (25) (voliteľné)
(obr. 23)
• Zasuňte posuvné meradlo priečneho rezu (25) do
drážky (A) stola píly.
• Uvoľnite skrutku s úchytom (E).
• Otáčajte priečny doraz (C), kým nebude nastavená
požadovaná uhlová miera. Šípka (F) na priečnom
doraze ukazuje nastavený uhol.
• Opäť dotiahnite skrutku s úchytom (E).
• Dorazovú
lištu
né
posúvať
na
(B)
je
mož-
priečnom
doraze
(C).
www.scheppach.com
Za týmto účelom uvoľnite skrutku s ryhovanou hla-
vou (D) a posuňte dorazovú lištu (B) do požado-
vanej polohy. Opäť utiahnite skrutku s ryhovanou
hlavou (D).
m POZOR! Dorazovú lištu (B) neposúvajte príliš ďa-
leko v smere pílového kotúča.
m POZOR! Pri práci na stroji musia byť namontova-
né všetky ochranné zariadenia a kryty. Horné a dolné
pásové kolieska sú obložené pevne namontovanou
ochranou a pohyblivým vekom telesa. Pri otvorení
veka skrine sa stroj vypne. Zapnutie je možné iba pri
zatvorenom veku.
9.
Obsluha
m POZOR!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
9.1 Zapínač/vypínač (15) (obr. 17)
• Stlačením zeleného tlačidla „I" je možné zapnúť pílu.
• Na opätovné vypnutie píly sa musí stlačiť červené
tlačidlo „0".
• Pásová píla je vybavená podnapäťovým spínačom. Pri
výpadku prúdu sa pásová píla musí nanovo zapnúť.
9.2 Paralelný doraz (obr. 5 + 18)
• Paralelný doraz (14) vložte na vodiacu lištu (43)
vpravo alebo vľavo od pílového kotúča.
• Potlačte upínací strmeň (42) smerom nadol, aby ste
zafixovali paralelný doraz (14). Zvieraciu silu paralel-
ného dorazu je možné nastaviť na zadnej ryhovanej
matici (41).
• Dbajte na to, aby paralelný doraz (14) vždy prebiehal
paralelne k pílovému pásu (26).
9.3 Šikmé rezy (obr. 20)
Stôl píly (7) je možné nakloniť o 0° – 45° dopredu, aby sa
mohli vykonať šikmé rezy paralelne k pílovému pásu (26).
• Uvoľnite blokovaciu rukoväť (22) a krídlovú maticu (21).
• Stôl píly (7) nakláňajte dopredu, kým nebude na
stupnici (35) nastavená požadovaná uhlová miera.
• Znovu pevne utiahnite blokovaciu rukoväť (22) a
krídlovú maticu (21).
m POZOR! Pri naklonenom stole píly (7) sa musí
paralelný doraz (14) namontovať v pracovnom smere
vpravo od pílového pásu (26). Tým sa zabráni zosu-
nutiu obrobku.
SK | 81
