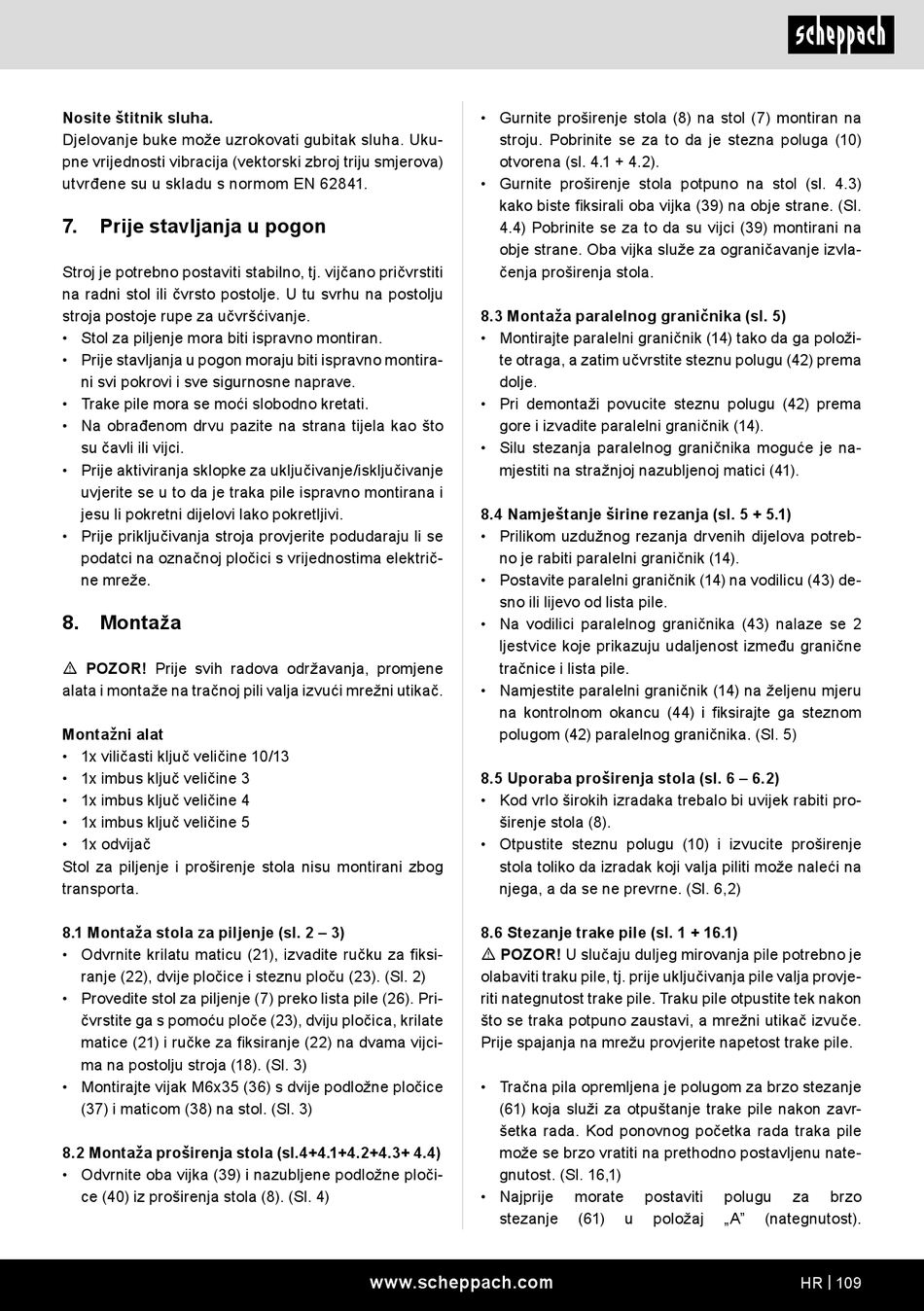

Nosite štitnik sluha.
Djelovanje buke može uzrokovati gubitak sluha. Uku-
pne vrijednosti vibracija (vektorski zbroj triju smjerova)
utvrđene su u skladu s normom EN 62841.
7.
Prije stavljanja u pogon
Stroj je potrebno postaviti stabilno, tj. vijčano pričvrstiti
na radni stol ili čvrsto postolje. U tu svrhu na postolju
stroja postoje rupe za učvršćivanje.
• Stol za piljenje mora biti ispravno montiran.
• Prije stavljanja u pogon moraju biti ispravno montira-
ni svi pokrovi i sve sigurnosne naprave.
• Trake pile mora se moći slobodno kretati.
• Na obrađenom drvu pazite na strana tijela kao što
su čavli ili vijci.
• Prije aktiviranja sklopke za uključivanje/isključivanje
uvjerite se u to da je traka pile ispravno montirana i
jesu li pokretni dijelovi lako pokretljivi.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima električ-
ne mreže.
8. Montaža
m POZOR! Prije svih radova održavanja, promjene
alata i montaže na tračnoj pili valja izvući mrežni utikač.
Montažni alat
• 1x viličasti ključ veličine 10/13
• 1x imbus ključ veličine 3
• 1x imbus ključ veličine 4
• 1x imbus ključ veličine 5
• 1x odvijač
Stol za piljenje i proširenje stola nisu montirani zbog
transporta.
8.1 Montaža stola za piljenje (sl. 2 – 3)
• Odvrnite krilatu maticu (21), izvadite ručku za fiksi-
ranje (22), dvije pločice i steznu ploču (23). (Sl. 2)
• Provedite stol za piljenje (7) preko lista pile (26). Pri-
čvrstite ga s pomoću ploče (23), dviju pločica, krilate
matice (21) i ručke za fiksiranje (22) na dvama vijci-
ma na postolju stroja (18). (Sl. 3)
• Montirajte vijak M6x35 (36) s dvije podložne pločice
(37) i maticom (38) na stol. (Sl. 3)
8.2 Montaža proširenja stola (sl.4+4.1+4.2+4.3+ 4.4)
• Odvrnite oba vijka (39) i nazubljene podložne ploči-
ce (40) iz proširenja stola (8). (Sl. 4)
• Gurnite proširenje stola (8) na stol (7) montiran na
stroju. Pobrinite se za to da je stezna poluga (10)
otvorena (sl. 4.1 + 4.2).
• Gurnite proširenje stola potpuno na stol (sl. 4.3)
kako biste fiksirali oba vijka (39) na obje strane. (Sl.
4.4) Pobrinite se za to da su vijci (39) montirani na
obje strane. Oba vijka služe za ograničavanje izvla-
čenja proširenja stola.
8.3 Montaža paralelnog graničnika (sl. 5)
• Montirajte paralelni graničnik (14) tako da ga položi-
te otraga, a zatim učvrstite steznu polugu (42) prema
dolje.
• Pri demontaži povucite steznu polugu (42) prema
gore i izvadite paralelni graničnik (14).
• Silu stezanja paralelnog graničnika moguće je na-
mjestiti na stražnjoj nazubljenoj matici (41).
8.4 Namještanje širine rezanja (sl. 5 + 5.1)
• Prilikom uzdužnog rezanja drvenih dijelova potreb-
no je rabiti paralelni graničnik (14).
• Postavite paralelni graničnik (14) na vodilicu (43) de-
sno ili lijevo od lista pile.
• Na vodilici paralelnog graničnika (43) nalaze se 2
ljestvice koje prikazuju udaljenost između granične
tračnice i lista pile.
• Namjestite paralelni graničnik (14) na željenu mjeru
na kontrolnom okancu (44) i fiksirajte ga steznom
polugom (42) paralelnog graničnika. (Sl. 5)
8.5 Uporaba proširenja stola (sl. 6 – 6.2)
• Kod vrlo širokih izradaka trebalo bi uvijek rabiti pro-
širenje stola (8).
• Otpustite steznu polugu (10) i izvucite proširenje
stola toliko da izradak koji valja piliti može naleći na
njega, a da se ne prevrne. (Sl. 6,2)
8.6 Stezanje trake pile (sl. 1 + 16.1)
m POZOR! U slučaju duljeg mirovanja pile potrebno je
olabaviti traku pile, tj. prije uključivanja pile valja provje-
riti nategnutost trake pile. Traku pile otpustite tek nakon
što se traka potpuno zaustavi, a mrežni utikač izvuče.
Prije spajanja na mrežu provjerite napetost trake pile.
• Tračna pila opremljena je polugom za brzo stezanje
(61) koja služi za otpuštanje trake pile nakon zavr-
šetka rada. Kod ponovnog početka rada traka pile
može se brzo vratiti na prethodno postavljenu nate-
gnutost. (Sl. 16,1)
• Najprije
stezanje
www.scheppach.com
morate
postaviti
polugu
(61)
u
položaj
„A"
za
brzo
(nategnutost).
