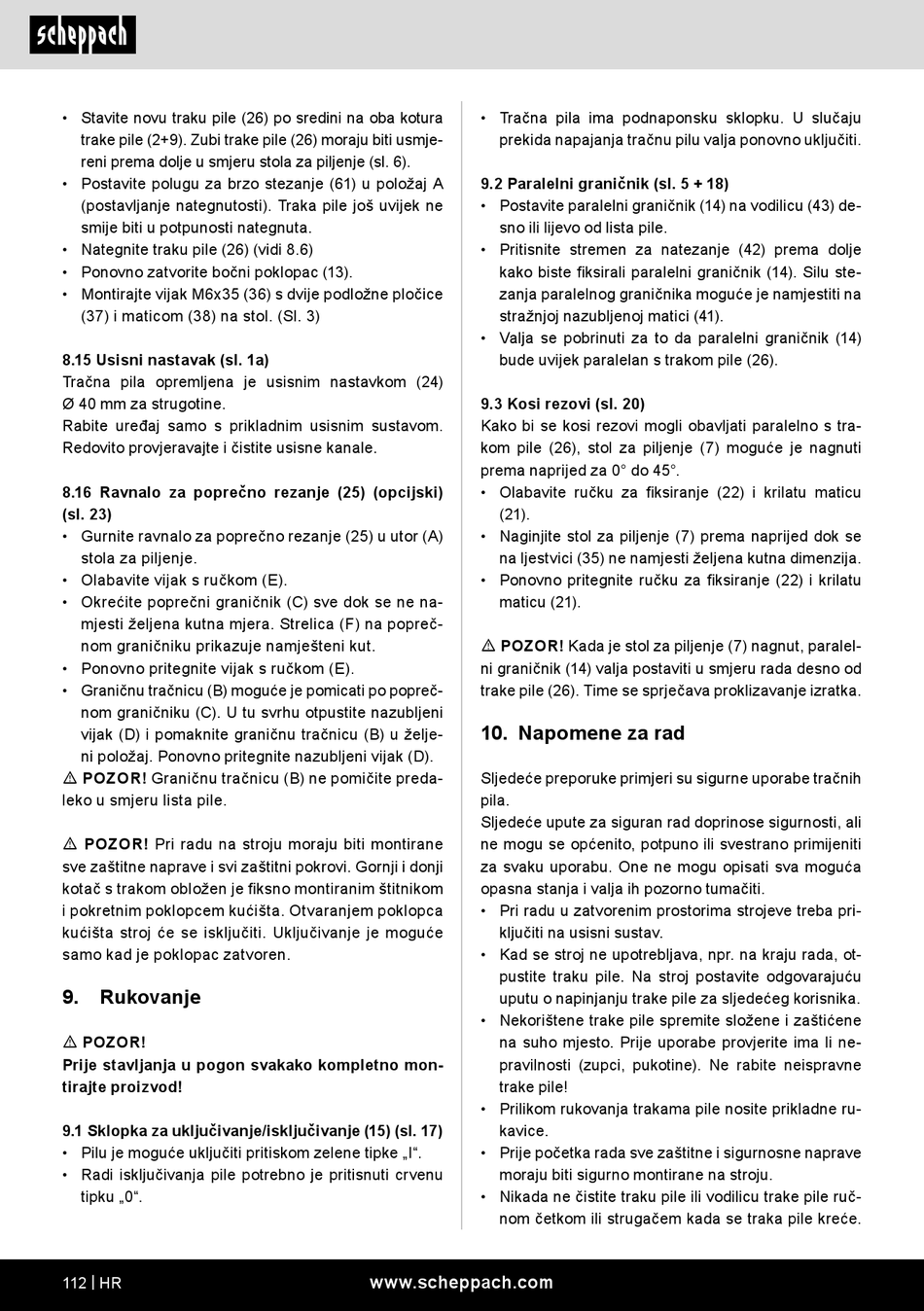

• Stavite novu traku pile (26) po sredini na oba kotura
trake pile (2+9). Zubi trake pile (26) moraju biti usmje-
reni prema dolje u smjeru stola za piljenje (sl. 6).
• Postavite polugu za brzo stezanje (61) u položaj A
(postavljanje nategnutosti). Traka pile još uvijek ne
smije biti u potpunosti nategnuta.
• Nategnite traku pile (26) (vidi 8.6)
• Ponovno zatvorite bočni poklopac (13).
• Montirajte vijak M6x35 (36) s dvije podložne pločice
(37) i maticom (38) na stol. (Sl. 3)
8.15 Usisni nastavak (sl. 1a)
Tračna pila opremljena je usisnim nastavkom (24)
Ø 40 mm za strugotine.
Rabite uređaj samo s prikladnim usisnim sustavom.
Redovito provjeravajte i čistite usisne kanale.
8.16 Ravnalo za poprečno rezanje (25) (opcijski)
(sl. 23)
• Gurnite ravnalo za poprečno rezanje (25) u utor (A)
stola za piljenje.
• Olabavite vijak s ručkom (E).
• Okrećite poprečni graničnik (C) sve dok se ne na-
mjesti željena kutna mjera. Strelica (F) na popreč-
nom graničniku prikazuje namješteni kut.
• Ponovno pritegnite vijak s ručkom (E).
• Graničnu tračnicu (B) moguće je pomicati po popreč-
nom graničniku (C). U tu svrhu otpustite nazubljeni
vijak (D) i pomaknite graničnu tračnicu (B) u želje-
ni položaj. Ponovno pritegnite nazubljeni vijak (D).
m POZOR! Graničnu tračnicu (B) ne pomičite preda-
leko u smjeru lista pile.
m POZOR! Pri radu na stroju moraju biti montirane
sve zaštitne naprave i svi zaštitni pokrovi. Gornji i donji
kotač s trakom obložen je fiksno montiranim štitnikom
i pokretnim poklopcem kućišta. Otvaranjem poklopca
kućišta stroj će se isključiti. Uključivanje je moguće
samo kad je poklopac zatvoren.
9.
Rukovanje
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
9.1 Sklopka za uključivanje/isključivanje (15) (sl. 17)
• Pilu je moguće uključiti pritiskom zelene tipke „I".
• Radi isključivanja pile potrebno je pritisnuti crvenu
tipku „0".
112 | HR
• Tračna pila ima podnaponsku sklopku. U slučaju
prekida napajanja tračnu pilu valja ponovno uključiti.
9.2 Paralelni graničnik (sl. 5 + 18)
• Postavite paralelni graničnik (14) na vodilicu (43) de-
sno ili lijevo od lista pile.
• Pritisnite stremen za natezanje (42) prema dolje
kako biste fiksirali paralelni graničnik (14). Silu ste-
zanja paralelnog graničnika moguće je namjestiti na
stražnjoj nazubljenoj matici (41).
• Valja se pobrinuti za to da paralelni graničnik (14)
bude uvijek paralelan s trakom pile (26).
9.3 Kosi rezovi (sl. 20)
Kako bi se kosi rezovi mogli obavljati paralelno s tra-
kom pile (26), stol za piljenje (7) moguće je nagnuti
prema naprijed za 0° do 45°.
• Olabavite ručku za fiksiranje (22) i krilatu maticu
(21).
• Naginjite stol za piljenje (7) prema naprijed dok se
na ljestvici (35) ne namjesti željena kutna dimenzija.
• Ponovno pritegnite ručku za fiksiranje (22) i krilatu
maticu (21).
m POZOR! Kada je stol za piljenje (7) nagnut, paralel-
ni graničnik (14) valja postaviti u smjeru rada desno od
trake pile (26). Time se sprječava proklizavanje izratka.
10. Napomene za rad
Sljedeće preporuke primjeri su sigurne uporabe tračnih
pila.
Sljedeće upute za siguran rad doprinose sigurnosti, ali
ne mogu se općenito, potpuno ili svestrano primijeniti
za svaku uporabu. One ne mogu opisati sva moguća
opasna stanja i valja ih pozorno tumačiti.
• Pri radu u zatvorenim prostorima strojeve treba pri-
ključiti na usisni sustav.
• Kad se stroj ne upotrebljava, npr. na kraju rada, ot-
pustite traku pile. Na stroj postavite odgovarajuću
uputu o napinjanju trake pile za sljedećeg korisnika.
• Nekorištene trake pile spremite složene i zaštićene
na suho mjesto. Prije uporabe provjerite ima li ne-
pravilnosti (zupci, pukotine). Ne rabite neispravne
trake pile!
• Prilikom rukovanja trakama pile nosite prikladne ru-
kavice.
• Prije početka rada sve zaštitne i sigurnosne naprave
moraju biti sigurno montirane na stroju.
• Nikada ne čistite traku pile ili vodilicu trake pile ruč-
nom četkom ili strugačem kada se traka pile kreće.
