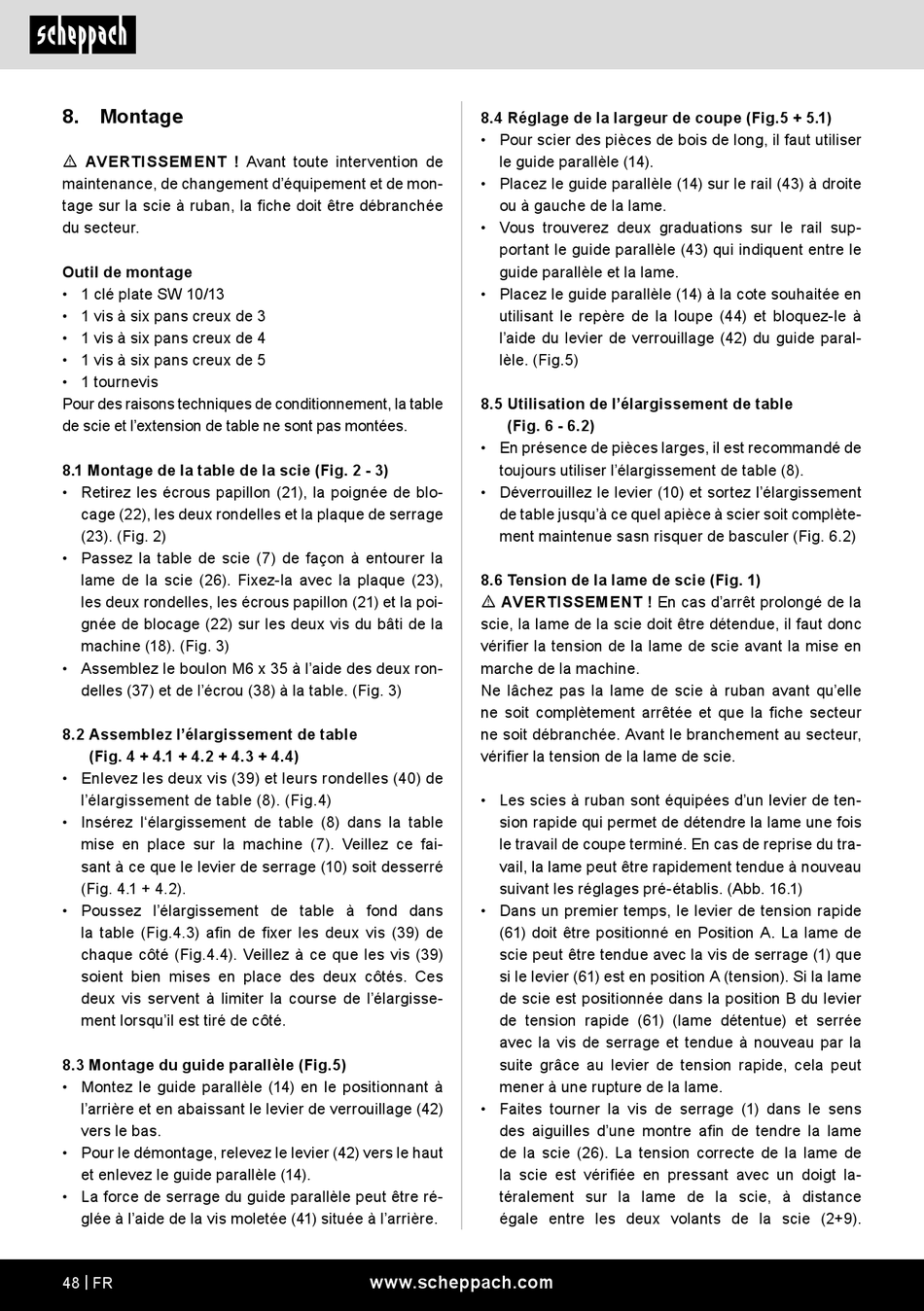

8. Montage
m AVERTISSEMENT ! Avant toute intervention de
maintenance, de changement d'équipement et de mon-
tage sur la scie à ruban, la fiche doit être débranchée
du secteur.
Outil de montage
• 1 clé plate SW 10/13
• 1 vis à six pans creux de 3
• 1 vis à six pans creux de 4
• 1 vis à six pans creux de 5
• 1 tournevis
Pour des raisons techniques de conditionnement, la table
de scie et l'extension de table ne sont pas montées.
8.1 Montage de la table de la scie (Fig. 2 - 3)
• Retirez les écrous papillon (21), la poignée de blo-
cage (22), les deux rondelles et la plaque de serrage
(23). (Fig. 2)
• Passez la table de scie (7) de façon à entourer la
lame de la scie (26). Fixez-la avec la plaque (23),
les deux rondelles, les écrous papillon (21) et la poi-
gnée de blocage (22) sur les deux vis du bâti de la
machine (18). (Fig. 3)
• Assemblez le boulon M6 x 35 à l'aide des deux ron-
delles (37) et de l'écrou (38) à la table. (Fig. 3)
8.2 Assemblez l'élargissement de table
(Fig. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Enlevez les deux vis (39) et leurs rondelles (40) de
l'élargissement de table (8). (Fig.4)
• Insérez l'élargissement de table (8) dans la table
mise en place sur la machine (7). Veillez ce fai-
sant à ce que le levier de serrage (10) soit desserré
(Fig. 4.1 + 4.2).
• Poussez l'élargissement de table à fond dans
la table (Fig.4.3) afin de fixer les deux vis (39) de
chaque côté (Fig.4.4). Veillez à ce que les vis (39)
soient bien mises en place des deux côtés. Ces
deux vis servent à limiter la course de l'élargisse-
ment lorsqu'il est tiré de côté.
8.3 Montage du guide parallèle (Fig.5)
• Montez le guide parallèle (14) en le positionnant à
l'arrière et en abaissant le levier de verrouillage (42)
vers le bas.
• Pour le démontage, relevez le levier (42) vers le haut
et enlevez le guide parallèle (14).
• La force de serrage du guide parallèle peut être ré-
glée à l'aide de la vis moletée (41) située à l'arrière.
48 | FR
8.4 Réglage de la largeur de coupe (Fig.5 + 5.1)
• Pour scier des pièces de bois de long, il faut utiliser
le guide parallèle (14).
• Placez le guide parallèle (14) sur le rail (43) à droite
ou à gauche de la lame.
• Vous trouverez deux graduations sur le rail sup-
portant le guide parallèle (43) qui indiquent entre le
guide parallèle et la lame.
• Placez le guide parallèle (14) à la cote souhaitée en
utilisant le repère de la loupe (44) et bloquez-le à
l'aide du levier de verrouillage (42) du guide paral-
lèle. (Fig.5)
8.5 Utilisation de l'élargissement de table
(Fig. 6 - 6.2)
• En présence de pièces larges, il est recommandé de
toujours utiliser l'élargissement de table (8).
• Déverrouillez le levier (10) et sortez l'élargissement
de table jusqu'à ce quel apièce à scier soit complète-
ment maintenue sasn risquer de basculer (Fig. 6.2)
8.6 Tension de la lame de scie (Fig. 1)
m AVERTISSEMENT ! En cas d'arrêt prolongé de la
scie, la lame de la scie doit être détendue, il faut donc
vérifier la tension de la lame de scie avant la mise en
marche de la machine.
Ne lâchez pas la lame de scie à ruban avant qu'elle
ne soit complètement arrêtée et que la fiche secteur
ne soit débranchée. Avant le branchement au secteur,
vérifier la tension de la lame de scie.
• Les scies à ruban sont équipées d'un levier de ten-
sion rapide qui permet de détendre la lame une fois
le travail de coupe terminé. En cas de reprise du tra-
vail, la lame peut être rapidement tendue à nouveau
suivant les réglages pré-établis. (Abb. 16.1)
• Dans un premier temps, le levier de tension rapide
(61) doit être positionné en Position A. La lame de
scie peut être tendue avec la vis de serrage (1) que
si le levier (61) est en position A (tension). Si la lame
de scie est positionnée dans la position B du levier
de tension rapide (61) (lame détentue) et serrée
avec la vis de serrage et tendue à nouveau par la
suite grâce au levier de tension rapide, cela peut
mener à une rupture de la lame.
• Faites tourner la vis de serrage (1) dans le sens
des aiguilles d'une montre afin de tendre la lame
de la scie (26). La tension correcte de la lame de
la scie est vérifiée en pressant avec un doigt la-
téralement sur la lame de la scie, à distance
égale entre les deux volants de la scie (2+9).
