Art.Nr.
5901501958
AusgabeNr.
5801501850
Rev.Nr.
30/07/2019

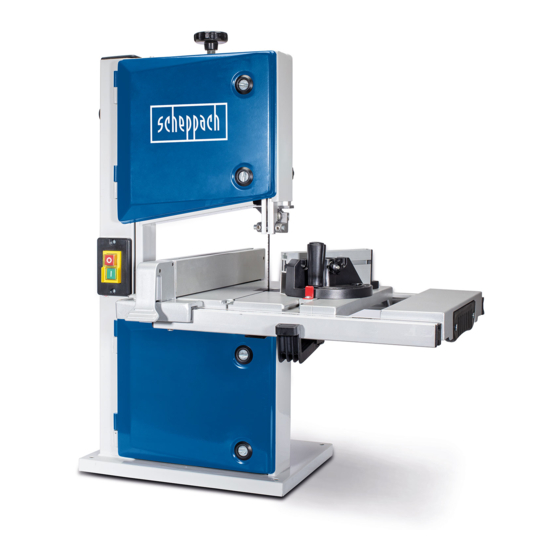

HBS30x
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Bandsäge
DE
Originalbetriebsanleitung
Band Saw
GB
Translation from the original instruction manual
Scie à ruban
FR
Traduction des instructions d'origine
ACHTUNG!:
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!:
Read the manual carefully before operating this machine!
ATTENTION!:
Lire la notice intégralement avant l'utilisation de la machine!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HBS30x

Inhaltszusammenfassung für Scheppach HBS30x

  • Seite 1 Art.Nr. 5901501958 AusgabeNr. 5801501850 Rev.Nr. 30/07/2019 HBS30x Bandsäge Originalbetriebsanleitung Band Saw Translation from the original instruction manual Scie à ruban Traduction des instructions d’origine ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION!: Read the manual carefully before operating this machine! ATTENTION!: Lire la notice intégralement avant l’utilisation de la machine!
  • Seite 5 Fig. 9.1...
  • Seite 6 16.1...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis: Page Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Vor Inbetriebnahme Montage Bedienung Arbeitshinweise Elektrischer Anschluss Reinigung, Wartung und Lagerung Entsorgung und Wiederverwertung Störungsabhilfe Konformitätserklärung...

  • Seite 9: Erklärung Der Symbole Auf Dem Gerät

    Erklärung der Symbole auf dem Gerät Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe.

  • Seite 10: Einleitung

    1. Einleitung 2. Gerätebeschreibung (Abb. 1-1b) Hersteller: Spannschraube scheppach Sägebandrolle oben Fabrikation von Holzbearbeitungsmaschinen GmbH Gummifläche Günzburger Straße 69 Sägebandschutzeinrichtung D-89335 Ichenhausen Sägebandführung oben Tischeinlage Verehrter Kunde, Sägetisch Wir wünschen Ihnen viel Freude und Erfolg beim Ar- Tischverbreiterung beiten mit Ihrem neuen Gerät.

  • Seite 11: Lieferumfang

    3. Lieferumfang Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- • Öffnen Sie die Verpackung und nehmen Sie das den gänzlich aus. Gerät vorsichtig heraus. Trotz bestimmungsmäßiger Verwendung können be- • Entfernen Sie das Verpackungsmaterial sowie Ver- stimmte Restrisikofaktoren nicht vollständig ausge- packungs-/ und Transportsicherungen (falls vor- räumt werden.
  • Seite 12 Überlasten Sie Ihr Elektrowerkzeug nicht geklemmte Holzteile bei laufendem Sägeblatt. - Sie arbeiten besser und sicherer im angegebe- - Bei Nichtgebrauch des Elektrowerkzeugs, vor nen Leistungsbereich. der Wartung und beim Wechsel von Werkzeu- Benutzen Sie das richtige Elektrowerkzeug gen wie z. B. Sägeblatt, Bohrer, Fräser. - Verwenden Sie keine leistungsschwachen Elek- - Wenn das Sägeblatt beim Schneiden durch eine trowerkzeuge für schwere Arbeiten.

  • Seite 13: Zusätzliche Sicherheitshinweise

    Zusätzliche Sicherheitshinweise • Tragen Sie beim Umgang mit dem Sägeband und • Tragen Sie bei allen Wartungsarbeiten am Säge- rauen Werkstoffen Handschuhe! band Schutzhandschuhe! • Während des Transportes soll sich die Sägeband- • Beim Schneiden von rundem oder unregelmäßig Schutzeinrichtung in der untersten Position und geformten Holz muss eine Einrichtung verwendet nahe des Sägetisches befinden.

  • Seite 14: Technische Daten

    6. Technische Daten 8.Montage Wechselstrommotor 230 - 240 V ~ 50 Hz m ACHTUNG! Vor allen Wartungs- Umrüst- und Leistung S1 250W, S2 30 min Montagearbeiten an der Bandsäge ist der Netzste- 350W cker zu ziehen. Leerlaufdrehzahl 1400 min Montagewerkzeug Sägebandlänge 1400 mm 1 Gabelschlüssel SW 10/13...
  • Seite 15 8.5 Benutzen der Tischverbreiterung (Fig. 6-6.2) hen, um die Lage des Sägebandes (26) zu überprüfen. - Bei besonders breiten Werkstücken sollte immer die • Läuft das Sägeband (26) zur vorderen Kante der Tischverbreiterung (8) benutzt werden. Sägebandrolle (2), so ist die Einstellschraube (17) - Lösen Sie den Klemmhebel (10) und ziehen Sie die im Uhrzeigersinn zu drehen.
  • Seite 16 8.8.4 Untere Führungsstifte (56) einstellen (Abb.9+10) leicht von der gewünschten Schnittlinie abzuweichen. • Sägetisch (7) demontieren • Feingezahnte Sägebänder schneiden glatter, aber • Schraube Aufnahmehalter unten (53) lockern (In- auch langsamer, als grob gezahnte Sägebänder. busschlüssel SW 5) m ACHTUNG! Niemals verbogene oder eingerisse- •...

  • Seite 17: Bedienung

    m ACHTUNG! Anschlagschiene (B) nicht zu weit in der Benutzung auf Fehler (Zähne, Risse) überprü- Richtung Sägeblatt schieben. fen. Fehlerhafte Sägebänder nicht verwenden! • Beim Hantieren mit Sägebändern geeignete Hand- m ACHTUNG! Beim Arbeiten an der Maschine müs- schuhe tragen. sen sämtliche Schutzeinrichtungen und Abdeckun- •...

  • Seite 18: Elektrischer Anschluss

    m ACHTUNG! Beim Bearbeiten schmaler Werkstü- Schadhafte Elektro-Anschlussleitung. cke muss unbedingt ein Schiebestock verwendet An elektrischen Anschlussleitungen entstehen oft werden. Der Schiebestock (29) ist immer griffbereit Isolationsschäden. an der dafür vorgesehenen Schiebestockhalterung Ursachen hierfür können sein: (60), an der Seite der Säge, aufzubewahren. •...

  • Seite 19: Entsorgung Und Wiederverwertung

    oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf. 13.Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B.

  • Seite 20: Störungsabhilfe

    15. Störungsabhilfe Störung Mögliche Ursache Abhilfe Motor funktioniert Motor, Kabel oder Stecker defekt, Siche- Maschine vom Fachmann überprüfen lassen. nicht rungen durchgebrannt Nie Motor selbst reparieren. Gefahr! Sicherun- gen kontrollieren, evtl. auswechseln Gehäußedeckel offen (Endschalter) Gehäusedeckel exakt schließen Der Motor geht lang- Spannung zu niedrig, Wicklungen beschä- Spannung durch Elektrizitätswerk kontrollieren sam an und erreicht...
  • Seite 46 Blau, blue, bleu Grün/Gelb, green/yellow, verdure/jaune Hauptschalter Main Switch Interrupteur principal 230 - 240 V~ Hilfswicklung, auxiliary winding, enroulement auxiliaire Masse, ground, Hauptwicklung, masse main winding, enroulement principal Motorbetriebskondensator, running capacitor, condensateur de fonctionnement...

  • Seite 48: Ce-Konformitätserklärung

    CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen erklärt folgende Konformität gemäß EU-Richtlinie und Normen für deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami den Artikel...
  • Seite 50  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
