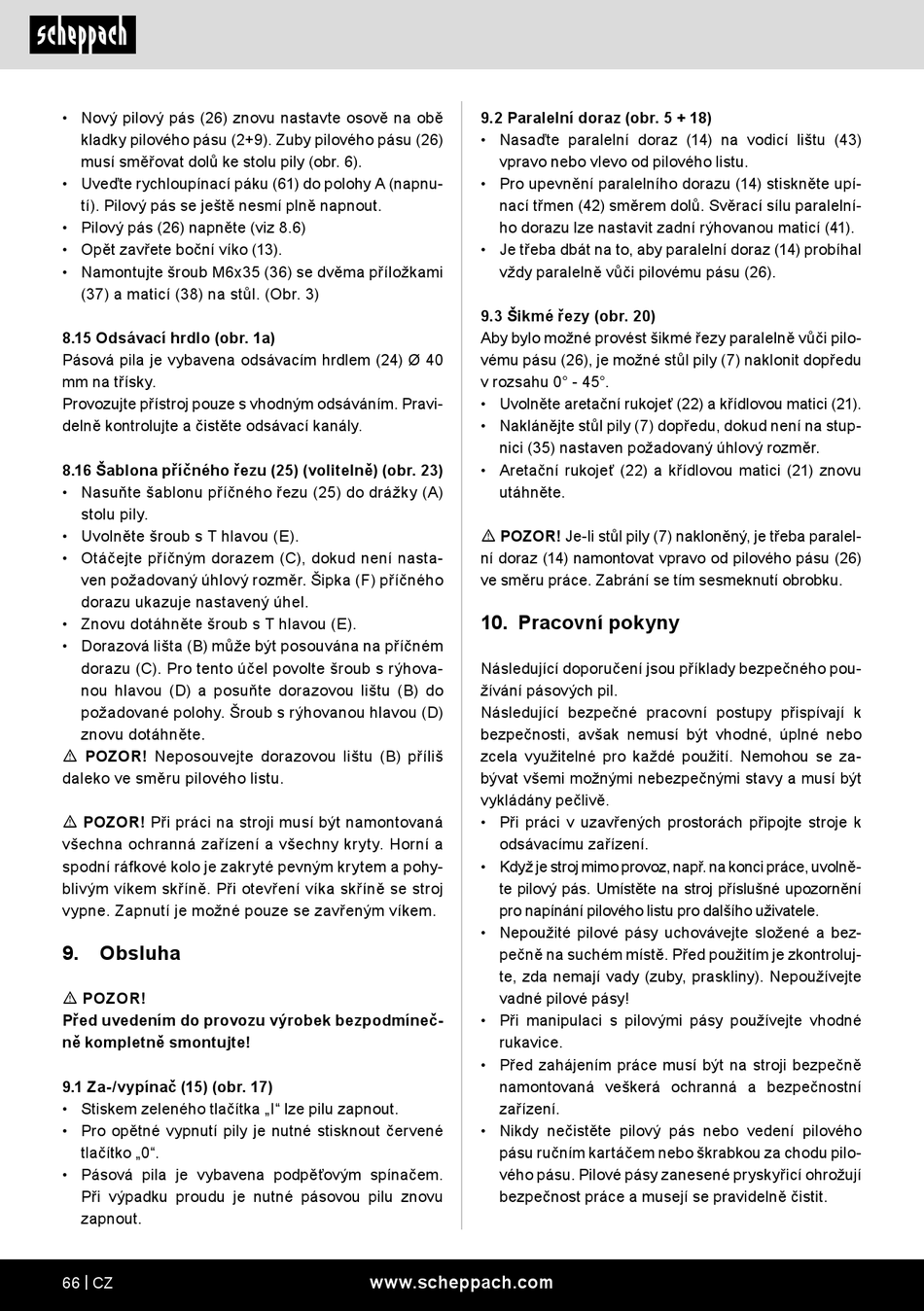

• Nový pilový pás (26) znovu nastavte osově na obě
kladky pilového pásu (2+9). Zuby pilového pásu (26)
musí směřovat dolů ke stolu pily (obr. 6).
• Uveďte rychloupínací páku (61) do polohy A (napnu-
tí). Pilový pás se ještě nesmí plně napnout.
• Pilový pás (26) napněte (viz 8.6)
• Opět zavřete boční víko (13).
• Namontujte šroub M6x35 (36) se dvěma příložkami
(37) a maticí (38) na stůl. (Obr. 3)
8.15 Odsávací hrdlo (obr. 1a)
Pásová pila je vybavena odsávacím hrdlem (24) Ø 40
mm na třísky.
Provozujte přístroj pouze s vhodným odsáváním. Pravi-
delně kontrolujte a čistěte odsávací kanály.
8.16 Šablona příčného řezu (25) (volitelně) (obr. 23)
• Nasuňte šablonu příčného řezu (25) do drážky (A)
stolu pily.
• Uvolněte šroub s T hlavou (E).
• Otáčejte příčným dorazem (C), dokud není nasta-
ven požadovaný úhlový rozměr. Šipka (F) příčného
dorazu ukazuje nastavený úhel.
• Znovu dotáhněte šroub s T hlavou (E).
• Dorazová lišta (B) může být posouvána na příčném
dorazu (C). Pro tento účel povolte šroub s rýhova-
nou hlavou (D) a posuňte dorazovou lištu (B) do
požadované polohy. Šroub s rýhovanou hlavou (D)
znovu dotáhněte.
m POZOR! Neposouvejte dorazovou lištu (B) příliš
daleko ve směru pilového listu.
m POZOR! Při práci na stroji musí být namontovaná
všechna ochranná zařízení a všechny kryty. Horní a
spodní ráfkové kolo je zakryté pevným krytem a pohy-
blivým víkem skříně. Při otevření víka skříně se stroj
vypne. Zapnutí je možné pouze se zavřeným víkem.
9.
Obsluha
m POZOR!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
9.1 Za-/vypínač (15) (obr. 17)
• Stiskem zeleného tlačítka „I" lze pilu zapnout.
• Pro opětné vypnutí pily je nutné stisknout červené
tlačítko „0".
• Pásová pila je vybavena podpěťovým spínačem.
Při výpadku proudu je nutné pásovou pilu znovu
zapnout.
66 | CZ
9.2 Paralelní doraz (obr. 5 + 18)
• Nasaďte paralelní doraz (14) na vodicí lištu (43)
vpravo nebo vlevo od pilového listu.
• Pro upevnění paralelního dorazu (14) stiskněte upí-
nací třmen (42) směrem dolů. Svěrací sílu paralelní-
ho dorazu lze nastavit zadní rýhovanou maticí (41).
• Je třeba dbát na to, aby paralelní doraz (14) probíhal
vždy paralelně vůči pilovému pásu (26).
9.3 Šikmé řezy (obr. 20)
Aby bylo možné provést šikmé řezy paralelně vůči pilo-
vému pásu (26), je možné stůl pily (7) naklonit dopředu
v rozsahu 0° - 45°.
• Uvolněte aretační rukojeť (22) a křídlovou matici (21).
• Naklánějte stůl pily (7) dopředu, dokud není na stup-
nici (35) nastaven požadovaný úhlový rozměr.
• Aretační rukojeť (22) a křídlovou matici (21) znovu
utáhněte.
m POZOR! Je-li stůl pily (7) nakloněný, je třeba paralel-
ní doraz (14) namontovat vpravo od pilového pásu (26)
ve směru práce. Zabrání se tím sesmeknutí obrobku.
10. Pracovní pokyny
Následující doporučení jsou příklady bezpečného pou-
žívání pásových pil.
Následující bezpečné pracovní postupy přispívají k
bezpečnosti, avšak nemusí být vhodné, úplné nebo
zcela využitelné pro každé použití. Nemohou se za-
bývat všemi možnými nebezpečnými stavy a musí být
vykládány pečlivě.
• Při práci v uzavřených prostorách připojte stroje k
odsávacímu zařízení.
• Když je stroj mimo provoz, např. na konci práce, uvolně-
te pilový pás. Umístěte na stroj příslušné upozornění
pro napínání pilového listu pro dalšího uživatele.
• Nepoužité pilové pásy uchovávejte složené a bez-
pečně na suchém místě. Před použitím je zkontroluj-
te, zda nemají vady (zuby, praskliny). Nepoužívejte
vadné pilové pásy!
• Při manipulaci s pilovými pásy používejte vhodné
rukavice.
• Před zahájením práce musí být na stroji bezpečně
namontovaná veškerá ochranná a bezpečnostní
zařízení.
• Nikdy nečistěte pilový pás nebo vedení pilového
pásu ručním kartáčem nebo škrabkou za chodu pilo-
vého pásu. Pilové pásy zanesené pryskyřicí ohrožují
bezpečnost práce a musejí se pravidelně čistit.
