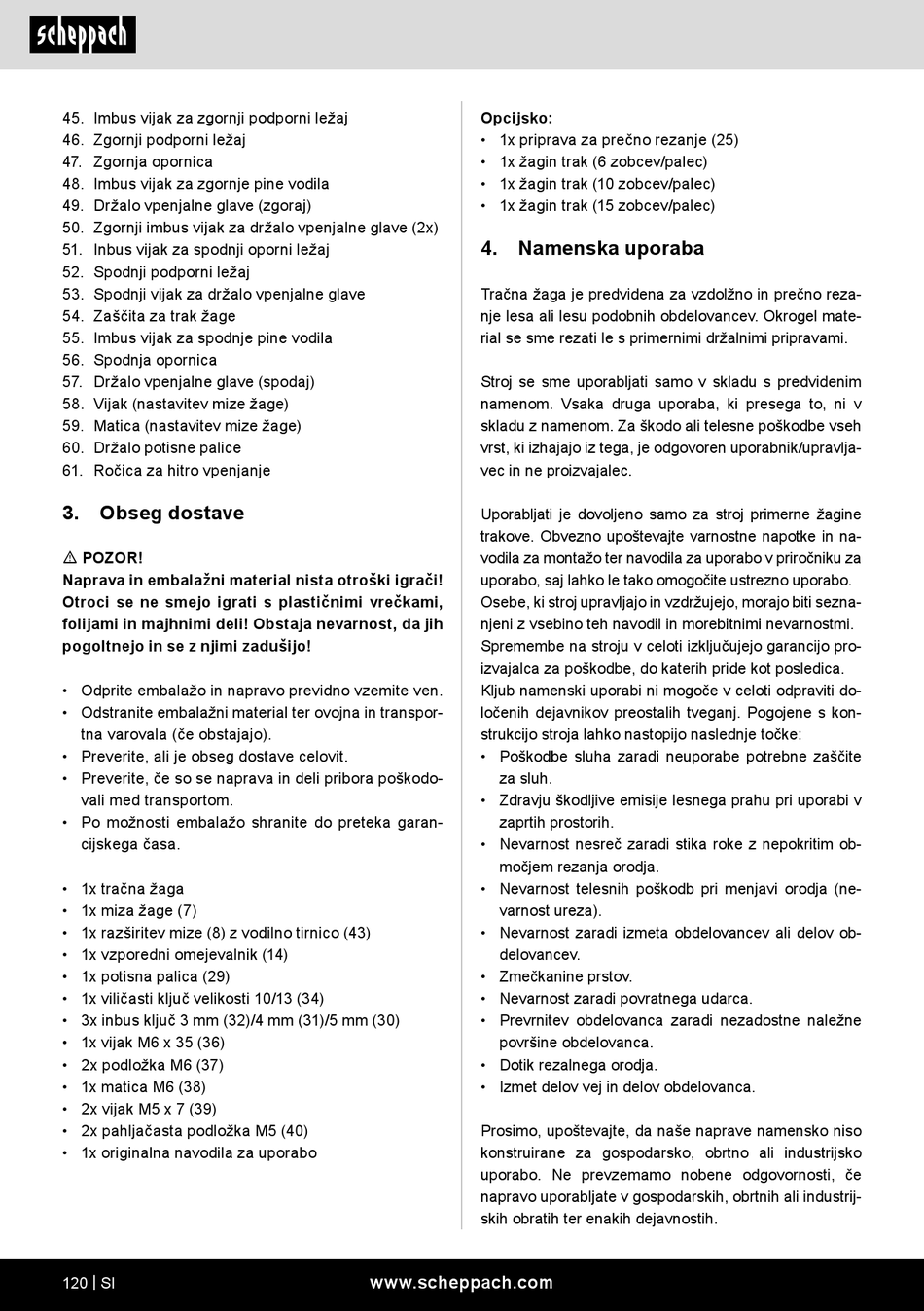

Scheppach HBS30x Originalbetriebsanleitung Seite 120

45. Imbus vijak za zgornji podporni ležaj
46. Zgornji podporni ležaj
47. Zgornja opornica
48. Imbus vijak za zgornje pine vodila
49. Držalo vpenjalne glave (zgoraj)
50. Zgornji imbus vijak za držalo vpenjalne glave (2x)
51. Inbus vijak za spodnji oporni ležaj
52. Spodnji podporni ležaj
53. Spodnji vijak za držalo vpenjalne glave
54. Zaščita za trak žage
55. Imbus vijak za spodnje pine vodila
56. Spodnja opornica
57. Držalo vpenjalne glave (spodaj)
58. Vijak (nastavitev mize žage)
59. Matica (nastavitev mize žage)
60. Držalo potisne palice
61. Ročica za hitro vpenjanje
3. Obseg dostave
m POZOR!
Naprava in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami,
folijami in majhnimi deli! Obstaja nevarnost, da jih
pogoltnejo in se z njimi zadušijo!
• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transpor-
tna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• 1x tračna žaga
• 1x miza žage (7)
• 1x razširitev mize (8) z vodilno tirnico (43)
• 1x vzporedni omejevalnik (14)
• 1x potisna palica (29)
• 1x viličasti ključ velikosti 10/13 (34)
• 3x inbus ključ 3 mm (32)/4 mm (31)/5 mm (30)
• 1x vijak M6 x 35 (36)
• 2x podložka M6 (37)
• 1x matica M6 (38)
• 2x vijak M5 x 7 (39)
• 2x pahljačasta podložka M5 (40)
• 1x originalna navodila za uporabo
120 | SI
Opcijsko:
• 1x priprava za prečno rezanje (25)
• 1x žagin trak (6 zobcev/palec)
• 1x žagin trak (10 zobcev/palec)
• 1x žagin trak (15 zobcev/palec)
4. Namenska uporaba
Tračna žaga je predvidena za vzdolžno in prečno reza-
nje lesa ali lesu podobnih obdelovancev. Okrogel mate-
rial se sme rezati le s primernimi držalnimi pripravami.
Stroj se sme uporabljati samo v skladu s predvidenim
namenom. Vsaka druga uporaba, ki presega to, ni v
skladu z namenom. Za škodo ali telesne poškodbe vseh
vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravlja-
vec in ne proizvajalec.
Uporabljati je dovoljeno samo za stroj primerne žagine
trakove. Obvezno upoštevajte varnostne napotke in na-
vodila za montažo ter navodila za uporabo v priročniku za
uporabo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki stroj upravljajo in vzdržujejo, morajo biti sezna-
njeni z vsebino teh navodil in morebitnimi nevarnostmi.
Spremembe na stroju v celoti izključujejo garancijo pro-
izvajalca za poškodbe, do katerih pride kot posledica.
Kljub namenski uporabi ni mogoče v celoti odpraviti do-
ločenih dejavnikov preostalih tveganj. Pogojene s kon-
strukcijo stroja lahko nastopijo naslednje točke:
• Poškodbe sluha zaradi neuporabe potrebne zaščite
za sluh.
• Zdravju škodljive emisije lesnega prahu pri uporabi v
zaprtih prostorih.
• Nevarnost nesreč zaradi stika roke z nepokritim ob-
močjem rezanja orodja.
• Nevarnost telesnih poškodb pri menjavi orodja (ne-
varnost ureza).
• Nevarnost zaradi izmeta obdelovancev ali delov ob-
delovancev.
• Zmečkanine prstov.
• Nevarnost zaradi povratnega udarca.
• Prevrnitev obdelovanca zaradi nezadostne naležne
površine obdelovanca.
• Dotik rezalnega orodja.
• Izmet delov vej in delov obdelovanca.
Prosimo, upoštevajte, da naše naprave namensko niso
konstruirane za gospodarsko, obrtno ali industrijsko
uporabo. Ne prevzemamo nobene odgovornosti, če
napravo uporabljate v gospodarskih, obrtnih ali industrij-
skih obratih ter enakih dejavnostih.
