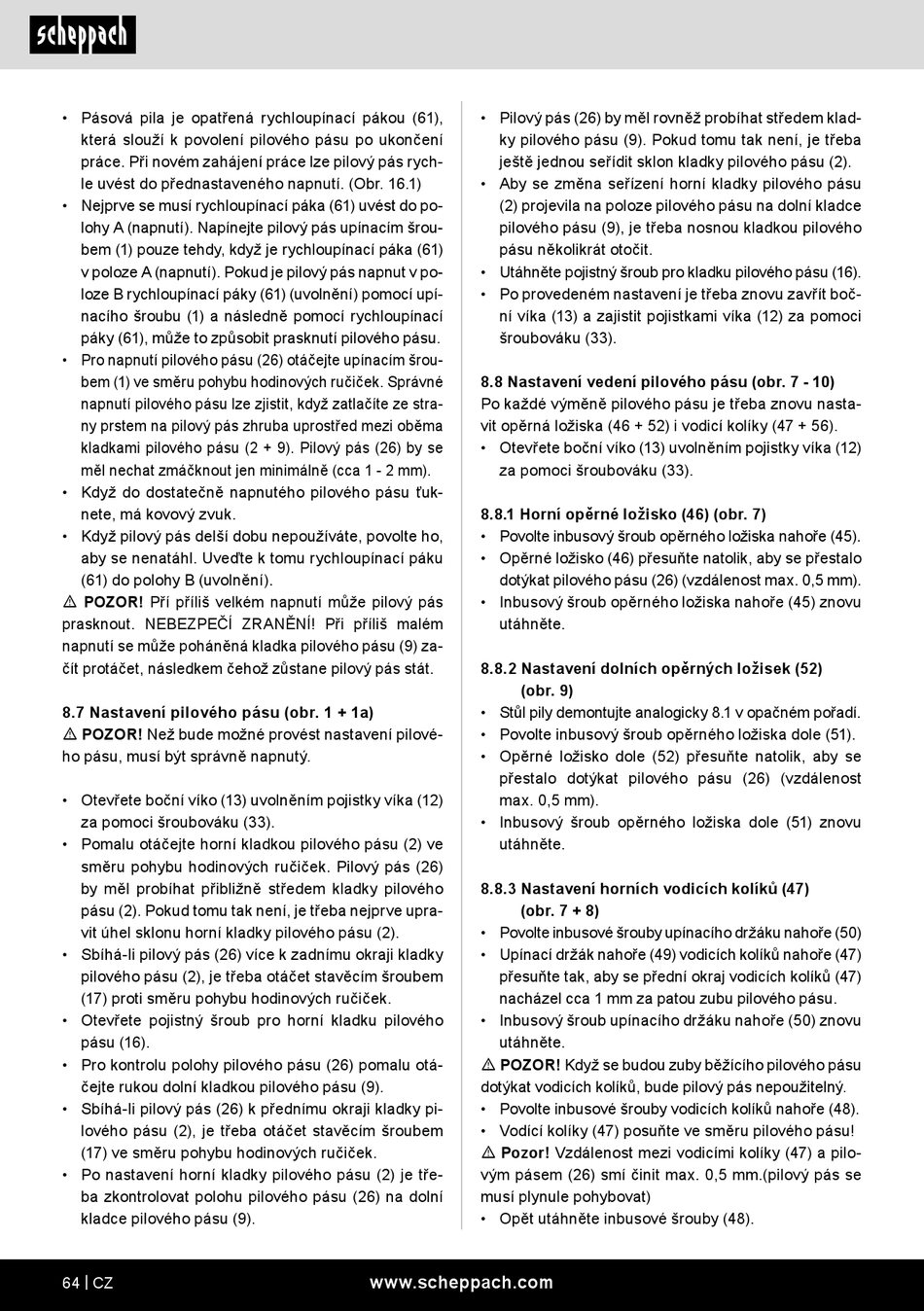

• Pásová pila je opatřená rychloupínací pákou (61),
která slouží k povolení pilového pásu po ukončení
práce. Při novém zahájení práce lze pilový pás rych-
le uvést do přednastaveného napnutí. (Obr. 16.1)
• Nejprve se musí rychloupínací páka (61) uvést do po-
lohy A (napnutí). Napínejte pilový pás upínacím šrou-
bem (1) pouze tehdy, když je rychloupínací páka (61)
v poloze A (napnutí). Pokud je pilový pás napnut v po-
loze B rychloupínací páky (61) (uvolnění) pomocí upí-
nacího šroubu (1) a následně pomocí rychloupínací
páky (61), může to způsobit prasknutí pilového pásu.
• Pro napnutí pilového pásu (26) otáčejte upínacím šrou-
bem (1) ve směru pohybu hodinových ručiček. Správné
napnutí pilového pásu lze zjistit, když zatlačíte ze stra-
ny prstem na pilový pás zhruba uprostřed mezi oběma
kladkami pilového pásu (2 + 9). Pilový pás (26) by se
měl nechat zmáčknout jen minimálně (cca 1 - 2 mm).
• Když do dostatečně napnutého pilového pásu ťuk-
nete, má kovový zvuk.
• Když pilový pás delší dobu nepoužíváte, povolte ho,
aby se nenatáhl. Uveďte k tomu rychloupínací páku
(61) do polohy B (uvolnění).
m POZOR! Pří příliš velkém napnutí může pilový pás
prasknout. NEBEZPEČÍ ZRANĚNÍ! Při příliš malém
napnutí se může poháněná kladka pilového pásu (9) za-
čít protáčet, následkem čehož zůstane pilový pás stát.
8.7 Nastavení pilového pásu (obr. 1 + 1a)
m POZOR! Než bude možné provést nastavení pilové-
ho pásu, musí být správně napnutý.
• Otevřete boční víko (13) uvolněním pojistky víka (12)
za pomoci šroubováku (33).
• Pomalu otáčejte horní kladkou pilového pásu (2) ve
směru pohybu hodinových ručiček. Pilový pás (26)
by měl probíhat přibližně středem kladky pilového
pásu (2). Pokud tomu tak není, je třeba nejprve upra-
vit úhel sklonu horní kladky pilového pásu (2).
• Sbíhá-li pilový pás (26) více k zadnímu okraji kladky
pilového pásu (2), je třeba otáčet stavěcím šroubem
(17) proti směru pohybu hodinových ručiček.
• Otevřete pojistný šroub pro horní kladku pilového
pásu (16).
• Pro kontrolu polohy pilového pásu (26) pomalu otá-
čejte rukou dolní kladkou pilového pásu (9).
• Sbíhá-li pilový pás (26) k přednímu okraji kladky pi-
lového pásu (2), je třeba otáčet stavěcím šroubem
(17) ve směru pohybu hodinových ručiček.
• Po nastavení horní kladky pilového pásu (2) je tře-
ba zkontrolovat polohu pilového pásu (26) na dolní
kladce pilového pásu (9).
64 | CZ
• Pilový pás (26) by měl rovněž probíhat středem klad-
ky pilového pásu (9). Pokud tomu tak není, je třeba
ještě jednou seřídit sklon kladky pilového pásu (2).
• Aby se změna seřízení horní kladky pilového pásu
(2) projevila na poloze pilového pásu na dolní kladce
pilového pásu (9), je třeba nosnou kladkou pilového
pásu několikrát otočit.
• Utáhněte pojistný šroub pro kladku pilového pásu (16).
• Po provedeném nastavení je třeba znovu zavřít boč-
ní víka (13) a zajistit pojistkami víka (12) za pomoci
šroubováku (33).
8.8 Nastavení vedení pilového pásu (obr. 7 - 10)
Po každé výměně pilového pásu je třeba znovu nasta-
vit opěrná ložiska (46 + 52) i vodicí kolíky (47 + 56).
• Otevřete boční víko (13) uvolněním pojistky víka (12)
za pomoci šroubováku (33).
8.8.1 Horní opěrné ložisko (46) (obr. 7)
• Povolte inbusový šroub opěrného ložiska nahoře (45).
• Opěrné ložisko (46) přesuňte natolik, aby se přestalo
dotýkat pilového pásu (26) (vzdálenost max. 0,5 mm).
• Inbusový šroub opěrného ložiska nahoře (45) znovu
utáhněte.
8.8.2 Nastavení dolních opěrných ložisek (52)
(obr. 9)
• Stůl pily demontujte analogicky 8.1 v opačném pořadí.
• Povolte inbusový šroub opěrného ložiska dole (51).
• Opěrné ložisko dole (52) přesuňte natolik, aby se
přestalo dotýkat pilového pásu (26) (vzdálenost
max. 0,5 mm).
• Inbusový šroub opěrného ložiska dole (51) znovu
utáhněte.
8.8.3 Nastavení horních vodicích kolíků (47)
(obr. 7 + 8)
• Povolte inbusové šrouby upínacího držáku nahoře (50)
• Upínací držák nahoře (49) vodicích kolíků nahoře (47)
přesuňte tak, aby se přední okraj vodicích kolíků (47)
nacházel cca 1 mm za patou zubu pilového pásu.
• Inbusový šroub upínacího držáku nahoře (50) znovu
utáhněte.
m POZOR! Když se budou zuby běžícího pilového pásu
dotýkat vodicích kolíků, bude pilový pás nepoužitelný.
• Povolte inbusové šrouby vodicích kolíků nahoře (48).
• Vodící kolíky (47) posuňte ve směru pilového pásu!
m Pozor! Vzdálenost mezi vodicími kolíky (47) a pilo-
vým pásem (26) smí činit max. 0,5 mm.(pilový pás se
musí plynule pohybovat)
• Opět utáhněte inbusové šrouby (48).
