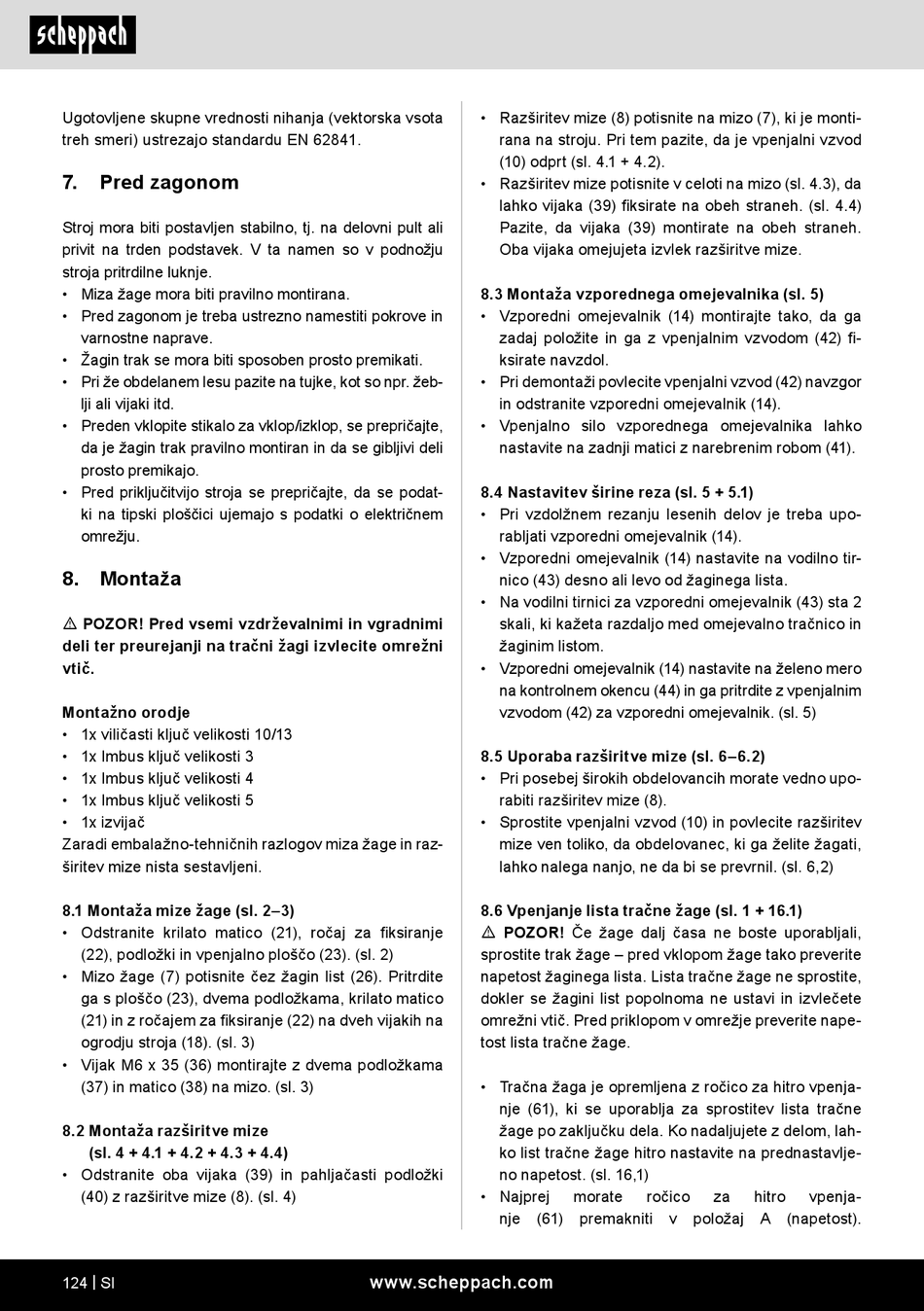

Ugotovljene skupne vrednosti nihanja (vektorska vsota
treh smeri) ustrezajo standardu EN 62841.
7.
Pred zagonom
Stroj mora biti postavljen stabilno, tj. na delovni pult ali
privit na trden podstavek. V ta namen so v podnožju
stroja pritrdilne luknje.
• Miza žage mora biti pravilno montirana.
• Pred zagonom je treba ustrezno namestiti pokrove in
varnostne naprave.
• Žagin trak se mora biti sposoben prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr. žeb-
lji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepričajte,
da je žagin trak pravilno montiran in da se gibljivi deli
prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podat-
ki na tipski ploščici ujemajo s podatki o električnem
omrežju.
8. Montaža
m POZOR! Pred vsemi vzdrževalnimi in vgradnimi
deli ter preurejanji na tračni žagi izvlecite omrežni
vtič.
Montažno orodje
• 1x viličasti ključ velikosti 10/13
• 1x Imbus ključ velikosti 3
• 1x Imbus ključ velikosti 4
• 1x Imbus ključ velikosti 5
• 1x izvijač
Zaradi embalažno-tehničnih razlogov miza žage in raz-
širitev mize nista sestavljeni.
8.1 Montaža mize žage (sl. 2–3)
• Odstranite krilato matico (21), ročaj za fiksiranje
(22), podložki in vpenjalno ploščo (23). (sl. 2)
• Mizo žage (7) potisnite čez žagin list (26). Pritrdite
ga s ploščo (23), dvema podložkama, krilato matico
(21) in z ročajem za fiksiranje (22) na dveh vijakih na
ogrodju stroja (18). (sl. 3)
• Vijak M6 x 35 (36) montirajte z dvema podložkama
(37) in matico (38) na mizo. (sl. 3)
8.2 Montaža razširitve mize
(sl. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Odstranite oba vijaka (39) in pahljačasti podložki
(40) z razširitve mize (8). (sl. 4)
124 | SI
• Razširitev mize (8) potisnite na mizo (7), ki je monti-
rana na stroju. Pri tem pazite, da je vpenjalni vzvod
(10) odprt (sl. 4.1 + 4.2).
• Razširitev mize potisnite v celoti na mizo (sl. 4.3), da
lahko vijaka (39) fiksirate na obeh straneh. (sl. 4.4)
Pazite, da vijaka (39) montirate na obeh straneh.
Oba vijaka omejujeta izvlek razširitve mize.
8.3 Montaža vzporednega omejevalnika (sl. 5)
• Vzporedni omejevalnik (14) montirajte tako, da ga
zadaj položite in ga z vpenjalnim vzvodom (42) fi-
ksirate navzdol.
• Pri demontaži povlecite vpenjalni vzvod (42) navzgor
in odstranite vzporedni omejevalnik (14).
• Vpenjalno silo vzporednega omejevalnika lahko
nastavite na zadnji matici z narebrenim robom (41).
8.4 Nastavitev širine reza (sl. 5 + 5.1)
• Pri vzdolžnem rezanju lesenih delov je treba upo-
rabljati vzporedni omejevalnik (14).
• Vzporedni omejevalnik (14) nastavite na vodilno tir-
nico (43) desno ali levo od žaginega lista.
• Na vodilni tirnici za vzporedni omejevalnik (43) sta 2
skali, ki kažeta razdaljo med omejevalno tračnico in
žaginim listom.
• Vzporedni omejevalnik (14) nastavite na želeno mero
na kontrolnem okencu (44) in ga pritrdite z vpenjalnim
vzvodom (42) za vzporedni omejevalnik. (sl. 5)
8.5 Uporaba razširitve mize (sl. 6–6.2)
• Pri posebej širokih obdelovancih morate vedno upo-
rabiti razširitev mize (8).
• Sprostite vpenjalni vzvod (10) in povlecite razširitev
mize ven toliko, da obdelovanec, ki ga želite žagati,
lahko nalega nanjo, ne da bi se prevrnil. (sl. 6,2)
8.6 Vpenjanje lista tračne žage (sl. 1 + 16.1)
m POZOR! Če žage dalj časa ne boste uporabljali,
sprostite trak žage – pred vklopom žage tako preverite
napetost žaginega lista. Lista tračne žage ne sprostite,
dokler se žagini list popolnoma ne ustavi in izvlečete
omrežni vtič. Pred priklopom v omrežje preverite nape-
tost lista tračne žage.
• Tračna žaga je opremljena z ročico za hitro vpenja-
nje (61), ki se uporablja za sprostitev lista tračne
žage po zaključku dela. Ko nadaljujete z delom, lah-
ko list tračne žage hitro nastavite na prednastavlje-
no napetost. (sl. 16,1)
• Najprej
nje
(61)
www.scheppach.com
morate
ročico
za
premakniti
v
položaj
hitro
vpenja-
A
(napetost).
