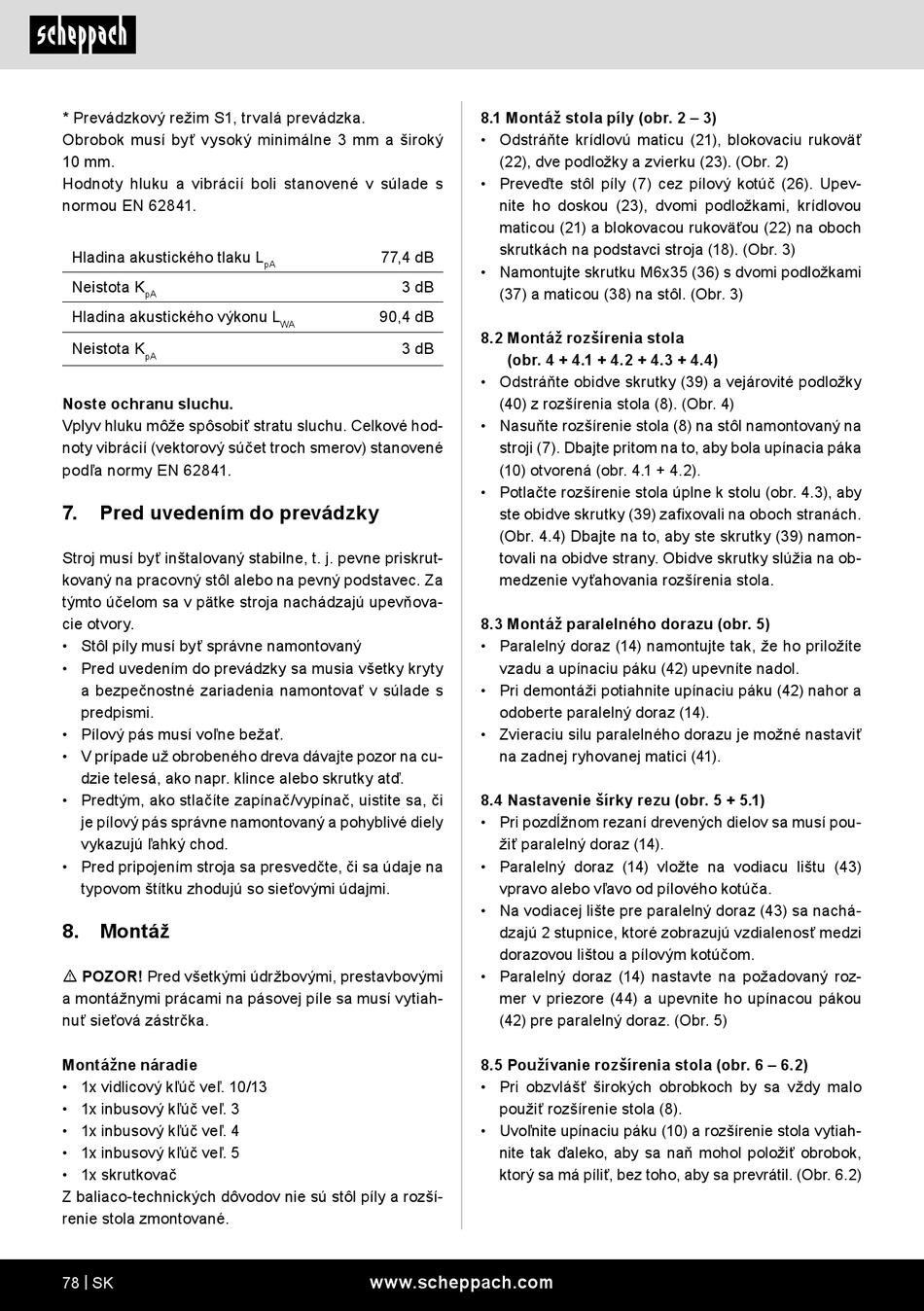

* Prevádzkový režim S1, trvalá prevádzka.
Obrobok musí byť vysoký minimálne 3 mm a široký
10 mm.
Hodnoty hluku a vibrácií boli stanovené v súlade s
normou EN 62841.
Hladina akustického tlaku L
Neistota K
pA
Hladina akustického výkonu L
Neistota K
pA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové hod-
noty vibrácií (vektorový súčet troch smerov) stanovené
podľa normy EN 62841.
7. Pred uvedením do prevádzky
Stroj musí byť inštalovaný stabilne, t. j. pevne priskrut-
kovaný na pracovný stôl alebo na pevný podstavec. Za
týmto účelom sa v pätke stroja nachádzajú upevňova-
cie otvory.
• Stôl píly musí byť správne namontovaný
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné zariadenia namontovať v súlade s
predpismi.
• Pílový pás musí voľne bežať.
• V prípade už obrobeného dreva dávajte pozor na cu-
dzie telesá, ako napr. klince alebo skrutky atď.
• Predtým, ako stlačíte zapínač/vypínač, uistite sa, či
je pílový pás správne namontovaný a pohyblivé diely
vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na
typovom štítku zhodujú so sieťovými údajmi.
8. Montáž
m POZOR! Pred všetkými údržbovými, prestavbovými
a montážnymi prácami na pásovej píle sa musí vytiah-
nuť sieťová zástrčka.
Montážne náradie
• 1x vidlicový kľúč veľ. 10/13
• 1x inbusový kľúč veľ. 3
• 1x inbusový kľúč veľ. 4
• 1x inbusový kľúč veľ. 5
• 1x skrutkovač
Z baliaco-technických dôvodov nie sú stôl píly a rozší-
renie stola zmontované.
78 | SK
77,4 dB
pA
3 dB
90,4 dB
WA
3 dB
www.scheppach.com
8.1 Montáž stola píly (obr. 2 – 3)
• Odstráňte krídlovú maticu (21), blokovaciu rukoväť
(22), dve podložky a zvierku (23). (Obr. 2)
• Preveďte stôl píly (7) cez pílový kotúč (26). Upev-
nite ho doskou (23), dvomi podložkami, krídlovou
maticou (21) a blokovacou rukoväťou (22) na oboch
skrutkách na podstavci stroja (18). (Obr. 3)
• Namontujte skrutku M6x35 (36) s dvomi podložkami
(37) a maticou (38) na stôl. (Obr. 3)
8.2 Montáž rozšírenia stola
(obr. 4 + 4.1 + 4.2 + 4.3 + 4.4)
• Odstráňte obidve skrutky (39) a vejárovité podložky
(40) z rozšírenia stola (8). (Obr. 4)
• Nasuňte rozšírenie stola (8) na stôl namontovaný na
stroji (7). Dbajte pritom na to, aby bola upínacia páka
(10) otvorená (obr. 4.1 + 4.2).
• Potlačte rozšírenie stola úplne k stolu (obr. 4.3), aby
ste obidve skrutky (39) zafixovali na oboch stranách.
(Obr. 4.4) Dbajte na to, aby ste skrutky (39) namon-
tovali na obidve strany. Obidve skrutky slúžia na ob-
medzenie vyťahovania rozšírenia stola.
8.3 Montáž paralelného dorazu (obr. 5)
• Paralelný doraz (14) namontujte tak, že ho priložíte
vzadu a upínaciu páku (42) upevníte nadol.
• Pri demontáži potiahnite upínaciu páku (42) nahor a
odoberte paralelný doraz (14).
• Zvieraciu silu paralelného dorazu je možné nastaviť
na zadnej ryhovanej matici (41).
8.4 Nastavenie šírky rezu (obr. 5 + 5.1)
• Pri pozdĺžnom rezaní drevených dielov sa musí pou-
žiť paralelný doraz (14).
• Paralelný doraz (14) vložte na vodiacu lištu (43)
vpravo alebo vľavo od pílového kotúča.
• Na vodiacej lište pre paralelný doraz (43) sa nachá-
dzajú 2 stupnice, ktoré zobrazujú vzdialenosť medzi
dorazovou lištou a pílovým kotúčom.
• Paralelný doraz (14) nastavte na požadovaný roz-
mer v priezore (44) a upevnite ho upínacou pákou
(42) pre paralelný doraz. (Obr. 5)
8.5 Používanie rozšírenia stola (obr. 6 – 6.2)
• Pri obzvlášť širokých obrobkoch by sa vždy malo
použiť rozšírenie stola (8).
• Uvoľnite upínaciu páku (10) a rozšírenie stola vytiah-
nite tak ďaleko, aby sa naň mohol položiť obrobok,
ktorý sa má píliť, bez toho, aby sa prevrátil. (Obr. 6.2)
