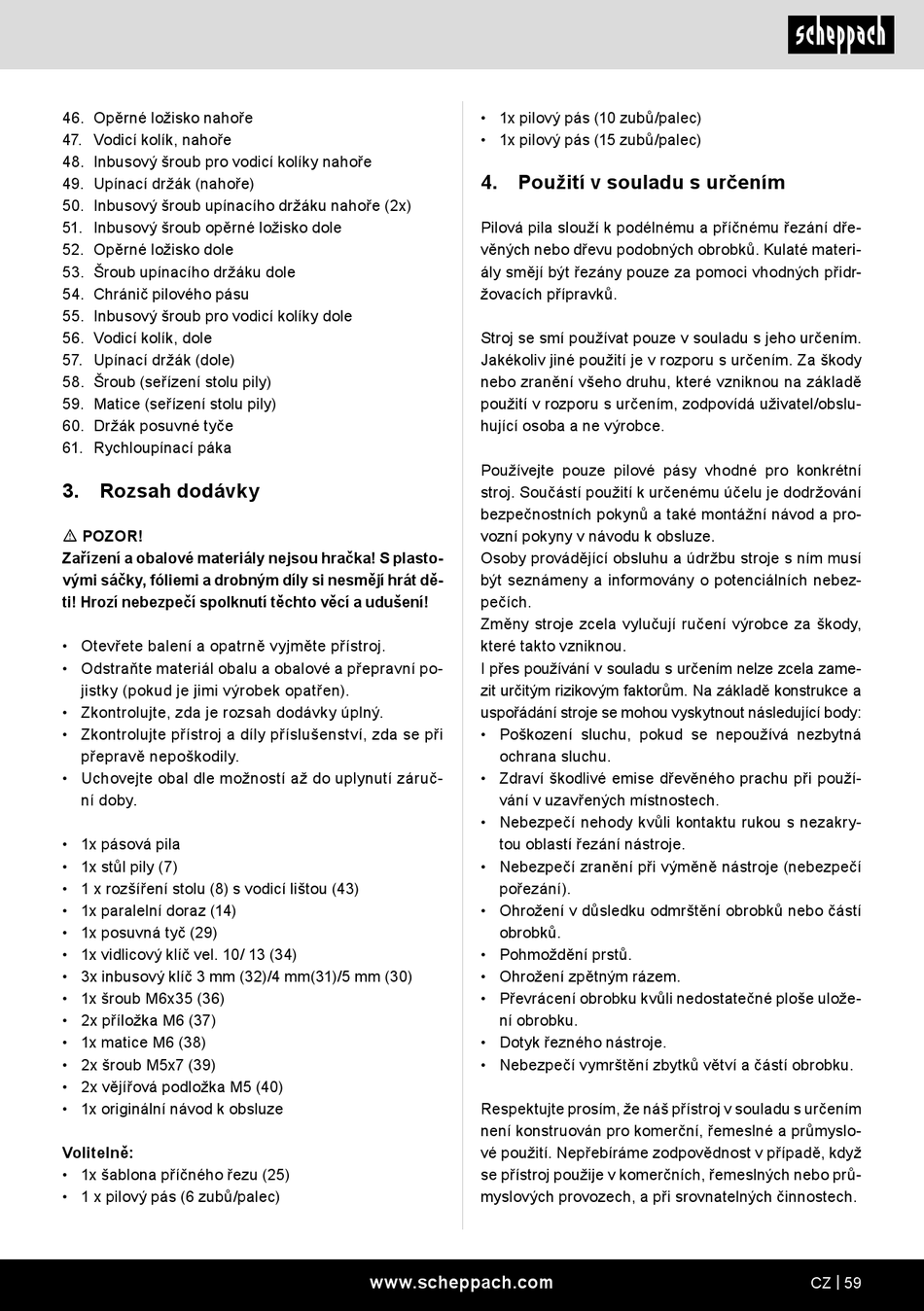

Scheppach HBS30x Originalbetriebsanleitung Seite 59

46. Opěrné ložisko nahoře
47. Vodicí kolík, nahoře
48. Inbusový šroub pro vodicí kolíky nahoře
49. Upínací držák (nahoře)
50. Inbusový šroub upínacího držáku nahoře (2x)
51. Inbusový šroub opěrné ložisko dole
52. Opěrné ložisko dole
53. Šroub upínacího držáku dole
54. Chránič pilového pásu
55. Inbusový šroub pro vodicí kolíky dole
56. Vodicí kolík, dole
57. Upínací držák (dole)
58. Šroub (seřízení stolu pily)
59. Matice (seřízení stolu pily)
60. Držák posuvné tyče
61. Rychloupínací páka
3. Rozsah dodávky
m POZOR!
Zařízení a obalové materiály nejsou hračka! S plasto-
vými sáčky, fóliemi a drobným díly si nesmějí hrát dě-
ti! Hrozí nebezpečí spolknutí těchto věcí a udušení!
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruč-
ní doby.
• 1x pásová pila
• 1x stůl pily (7)
• 1 x rozšíření stolu (8) s vodicí lištou (43)
• 1x paralelní doraz (14)
• 1x posuvná tyč (29)
• 1x vidlicový klíč vel. 10/ 13 (34)
• 3x inbusový klíč 3 mm (32)/4 mm(31)/5 mm (30)
• 1x šroub M6x35 (36)
• 2x příložka M6 (37)
• 1x matice M6 (38)
• 2x šroub M5x7 (39)
• 2x vějířová podložka M5 (40)
• 1x originální návod k obsluze
Volitelně:
• 1x šablona příčného řezu (25)
• 1 x pilový pás (6 zubů/palec)
• 1x pilový pás (10 zubů/palec)
• 1x pilový pás (15 zubů/palec)
4. Použití v souladu s určením
Pilová pila slouží k podélnému a příčnému řezání dře-
věných nebo dřevu podobných obrobků. Kulaté materi-
ály smějí být řezány pouze za pomoci vhodných přidr-
žovacích přípravků.
Stroj se smí používat pouze v souladu s jeho určením.
Jakékoliv jiné použití je v rozporu s určením. Za škody
nebo zranění všeho druhu, které vzniknou na základě
použití v rozporu s určením, zodpovídá uživatel/obslu-
hující osoba a ne výrobce.
Používejte pouze pilové pásy vhodné pro konkrétní
stroj. Součástí použití k určenému účelu je dodržování
bezpečnostních pokynů a také montážní návod a pro-
vozní pokyny v návodu k obsluze.
Osoby provádějící obsluhu a údržbu stroje s ním musí
být seznámeny a informovány o potenciálních nebez-
pečích.
Změny stroje zcela vylučují ručení výrobce za škody,
které takto vzniknou.
I přes používání v souladu s určením nelze zcela zame-
zit určitým rizikovým faktorům. Na základě konstrukce a
uspořádání stroje se mohou vyskytnout následující body:
• Poškození sluchu, pokud se nepoužívá nezbytná
ochrana sluchu.
• Zdraví škodlivé emise dřevěného prachu při použí-
vání v uzavřených místnostech.
• Nebezpečí nehody kvůli kontaktu rukou s nezakry-
tou oblastí řezání nástroje.
• Nebezpečí zranění při výměně nástroje (nebezpečí
pořezání).
• Ohrožení v důsledku odmrštění obrobků nebo částí
obrobků.
• Pohmoždění prstů.
• Ohrožení zpětným rázem.
• Převrácení obrobku kvůli nedostatečné ploše ulože-
ní obrobku.
• Dotyk řezného nástroje.
• Nebezpečí vymrštění zbytků větví a částí obrobku.
Respektujte prosím, že náš přístroj v souladu s určením
není konstruován pro komerční, řemeslné a průmyslo-
vé použití. Nepřebíráme zodpovědnost v případě, když
se přístroj použije v komerčních, řemeslných nebo prů-
myslových provozech, a při srovnatelných činnostech.
