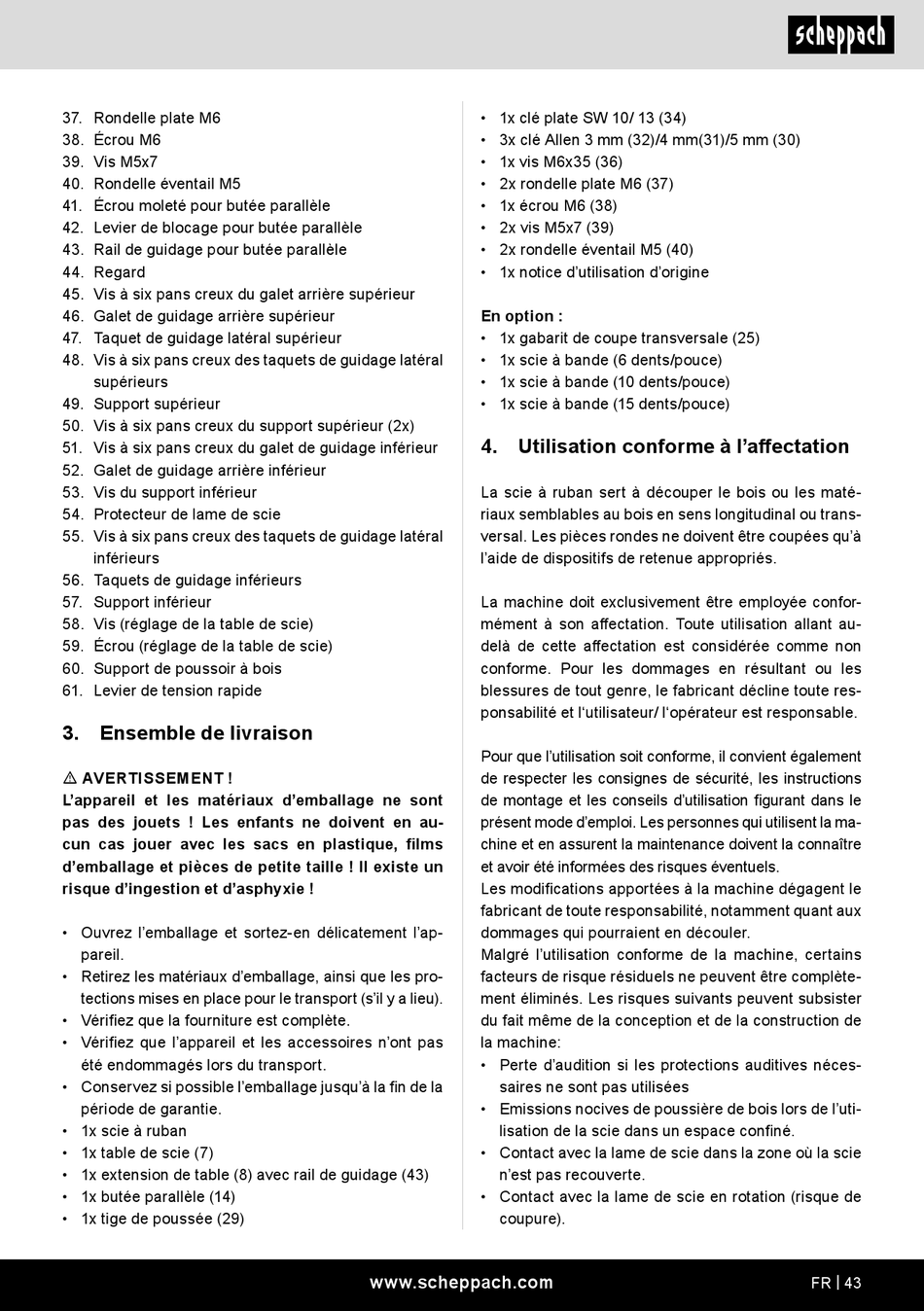

Scheppach HBS30x Originalbetriebsanleitung Seite 43

37. Rondelle plate M6
38. Écrou M6
39. Vis M5x7
40. Rondelle éventail M5
41. Écrou moleté pour butée parallèle
42. Levier de blocage pour butée parallèle
43. Rail de guidage pour butée parallèle
44. Regard
45. Vis à six pans creux du galet arrière supérieur
46. Galet de guidage arrière supérieur
47. Taquet de guidage latéral supérieur
48. Vis à six pans creux des taquets de guidage latéral
supérieurs
49. Support supérieur
50. Vis à six pans creux du support supérieur (2x)
51. Vis à six pans creux du galet de guidage inférieur
52. Galet de guidage arrière inférieur
53. Vis du support inférieur
54. Protecteur de lame de scie
55. Vis à six pans creux des taquets de guidage latéral
inférieurs
56. Taquets de guidage inférieurs
57. Support inférieur
58. Vis (réglage de la table de scie)
59. Écrou (réglage de la table de scie)
60. Support de poussoir à bois
61. Levier de tension rapide
3. Ensemble de livraison
m AVERTISSEMENT !
L'appareil et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent en au-
cun cas jouer avec les sacs en plastique, films
d'emballage et pièces de petite taille ! Il existe un
risque d'ingestion et d'asphyxie !
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez les matériaux d'emballage, ainsi que les pro-
tections mises en place pour le transport (s'il y a lieu).
• Vérifiez que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• 1x scie à ruban
• 1x table de scie (7)
• 1x extension de table (8) avec rail de guidage (43)
• 1x butée parallèle (14)
• 1x tige de poussée (29)
• 1x clé plate SW 10/ 13 (34)
• 3x clé Allen 3 mm (32)/4 mm(31)/5 mm (30)
• 1x vis M6x35 (36)
• 2x rondelle plate M6 (37)
• 1x écrou M6 (38)
• 2x vis M5x7 (39)
• 2x rondelle éventail M5 (40)
• 1x notice d'utilisation d'origine
En option :
• 1x gabarit de coupe transversale (25)
• 1x scie à bande (6 dents/pouce)
• 1x scie à bande (10 dents/pouce)
• 1x scie à bande (15 dents/pouce)
4. Utilisation conforme à l'affectation
La scie à ruban sert à découper le bois ou les maté-
riaux semblables au bois en sens longitudinal ou trans-
versal. Les pièces rondes ne doivent être coupées qu'à
l'aide de dispositifs de retenue appropriés.
La machine doit exclusivement être employée confor-
mément à son affectation. Toute utilisation allant au-
delà de cette affectation est considérée comme non
conforme. Pour les dommages en résultant ou les
blessures de tout genre, le fabricant décline toute res-
ponsabilité et l'utilisateur/ l'opérateur est responsable.
Pour que l'utilisation soit conforme, il convient également
de respecter les consignes de sécurité, les instructions
de montage et les conseils d'utilisation figurant dans le
présent mode d'emploi. Les personnes qui utilisent la ma-
chine et en assurent la maintenance doivent la connaître
et avoir été informées des risques éventuels.
Les modifications apportées à la machine dégagent le
fabricant de toute responsabilité, notamment quant aux
dommages qui pourraient en découler.
Malgré l'utilisation conforme de la machine, certains
facteurs de risque résiduels ne peuvent être complète-
ment éliminés. Les risques suivants peuvent subsister
du fait même de la conception et de la construction de
la machine:
• Perte d'audition si les protections auditives néces-
saires ne sont pas utilisées
• Emissions nocives de poussière de bois lors de l'uti-
lisation de la scie dans un espace confiné.
• Contact avec la lame de scie dans la zone où la scie
n'est pas recouverte.
• Contact avec la lame de scie en rotation (risque de
coupure).
