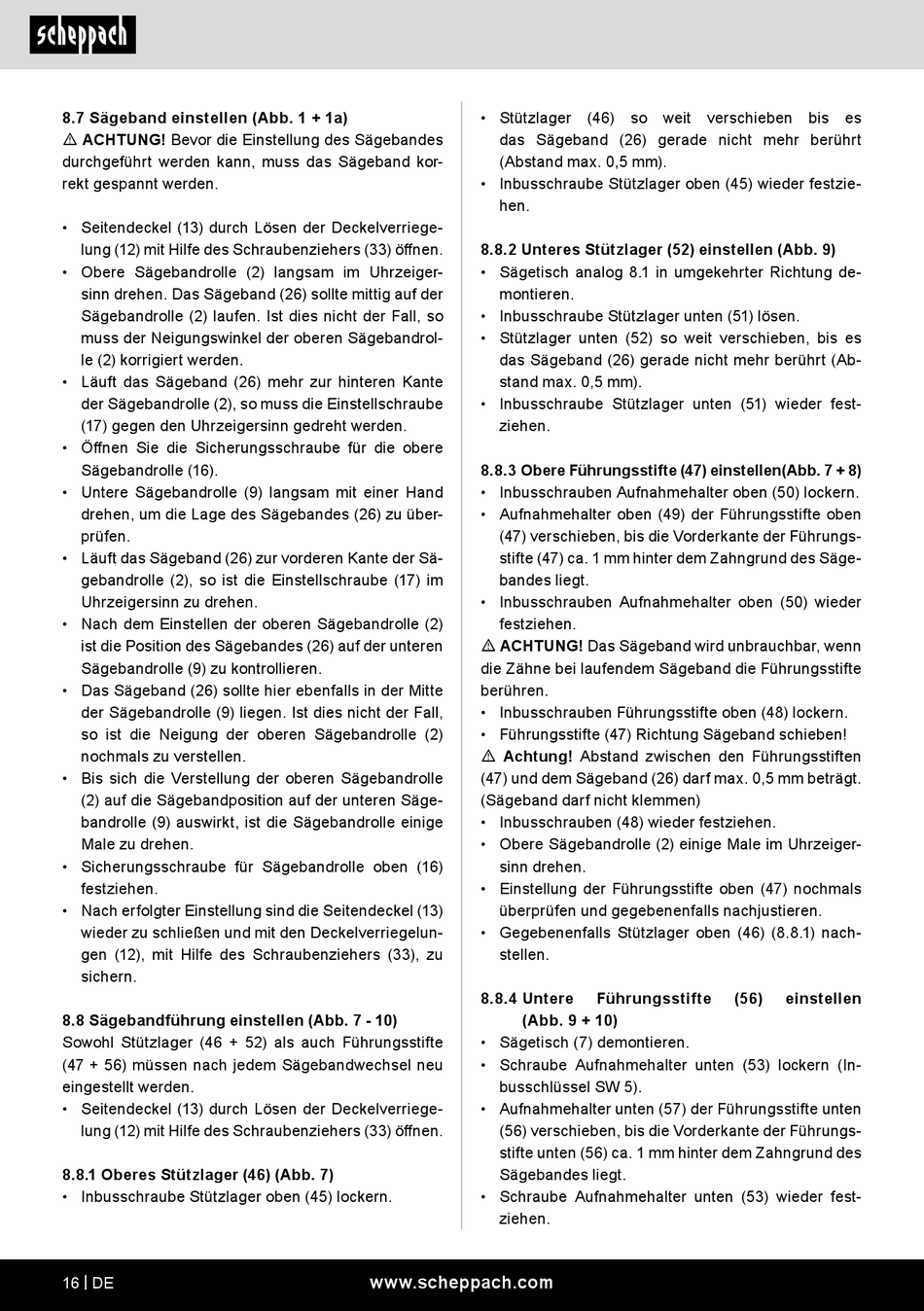

8.7 Sägeband einstellen (Abb. 1 + 1a)
m ACHTUNG! Bevor die Einstellung des Sägebandes
durchgeführt werden kann, muss das Sägeband kor-
rekt gespannt werden.
• Seitendeckel (13) durch Lösen der Deckelverriege-
lung (12) mit Hilfe des Schraubenziehers (33) öffnen.
• Obere Sägebandrolle (2) langsam im Uhrzeiger-
sinn drehen. Das Sägeband (26) sollte mittig auf der
Sägebandrolle (2) laufen. Ist dies nicht der Fall, so
muss der Neigungswinkel der oberen Sägebandrol-
le (2) korrigiert werden.
• Läuft das Sägeband (26) mehr zur hinteren Kante
der Sägebandrolle (2), so muss die Einstellschraube
(17) gegen den Uhrzeigersinn gedreht werden.
• Öffnen Sie die Sicherungsschraube für die obere
Sägebandrolle (16).
• Untere Sägebandrolle (9) langsam mit einer Hand
drehen, um die Lage des Sägebandes (26) zu über-
prüfen.
• Läuft das Sägeband (26) zur vorderen Kante der Sä-
gebandrolle (2), so ist die Einstellschraube (17) im
Uhrzeigersinn zu drehen.
• Nach dem Einstellen der oberen Sägebandrolle (2)
ist die Position des Sägebandes (26) auf der unteren
Sägebandrolle (9) zu kontrollieren.
• Das Sägeband (26) sollte hier ebenfalls in der Mitte
der Sägebandrolle (9) liegen. Ist dies nicht der Fall,
so ist die Neigung der oberen Sägebandrolle (2)
nochmals zu verstellen.
• Bis sich die Verstellung der oberen Sägebandrolle
(2) auf die Sägebandposition auf der unteren Säge-
bandrolle (9) auswirkt, ist die Sägebandrolle einige
Male zu drehen.
• Sicherungsschraube für Sägebandrolle oben (16)
festziehen.
• Nach erfolgter Einstellung sind die Seitendeckel (13)
wieder zu schließen und mit den Deckelverriegelun-
gen (12), mit Hilfe des Schraubenziehers (33), zu
sichern.
8.8 Sägebandführung einstellen (Abb. 7 - 10)
Sowohl Stützlager (46 + 52) als auch Führungsstifte
(47 + 56) müssen nach jedem Sägebandwechsel neu
eingestellt werden.
• Seitendeckel (13) durch Lösen der Deckelverriege-
lung (12) mit Hilfe des Schraubenziehers (33) öffnen.
8.8.1 Oberes Stützlager (46) (Abb. 7)
• Inbusschraube Stützlager oben (45) lockern.
16 | DE
• Stützlager (46) so weit verschieben bis es
das Sägeband (26) gerade nicht mehr berührt
(Abstand max. 0,5 mm).
• Inbusschraube Stützlager oben (45) wieder festzie-
hen.
8.8.2 Unteres Stützlager (52) einstellen (Abb. 9)
• Sägetisch analog 8.1 in umgekehrter Richtung de-
montieren.
• Inbusschraube Stützlager unten (51) lösen.
• Stützlager unten (52) so weit verschieben, bis es
das Sägeband (26) gerade nicht mehr berührt (Ab-
stand max. 0,5 mm).
• Inbusschraube Stützlager unten (51) wieder fest-
ziehen.
8.8.3 Obere Führungsstifte (47) einstellen(Abb. 7 + 8)
• Inbusschrauben Aufnahmehalter oben (50) lockern.
• Aufnahmehalter oben (49) der Führungsstifte oben
(47) verschieben, bis die Vorderkante der Führungs-
stifte (47) ca. 1 mm hinter dem Zahngrund des Säge-
bandes liegt.
• Inbusschrauben Aufnahmehalter oben (50) wieder
festziehen.
m ACHTUNG! Das Sägeband wird unbrauchbar, wenn
die Zähne bei laufendem Sägeband die Führungsstifte
berühren.
• Inbusschrauben Führungsstifte oben (48) lockern.
• Führungsstifte (47) Richtung Sägeband schieben!
m Achtung! Abstand zwischen den Führungsstiften
(47) und dem Sägeband (26) darf max. 0,5 mm beträgt.
(Sägeband darf nicht klemmen)
• Inbusschrauben (48) wieder festziehen.
• Obere Sägebandrolle (2) einige Male im Uhrzeiger-
sinn drehen.
• Einstellung der Führungsstifte oben (47) nochmals
überprüfen und gegebenenfalls nachjustieren.
• Gegebenenfalls Stützlager oben (46) (8.8.1) nach-
stellen.
8.8.4 Untere
(Abb. 9 + 10)
• Sägetisch (7) demontieren.
• Schraube Aufnahmehalter unten (53) lockern (In-
busschlüssel SW 5).
• Aufnahmehalter unten (57) der Führungsstifte unten
(56) verschieben, bis die Vorderkante der Führungs-
stifte unten (56) ca. 1 mm hinter dem Zahngrund des
Sägebandes liegt.
• Schraube Aufnahmehalter unten (53) wieder fest-
ziehen.
www.scheppach.com
Führungsstifte
(56)
einstellen
