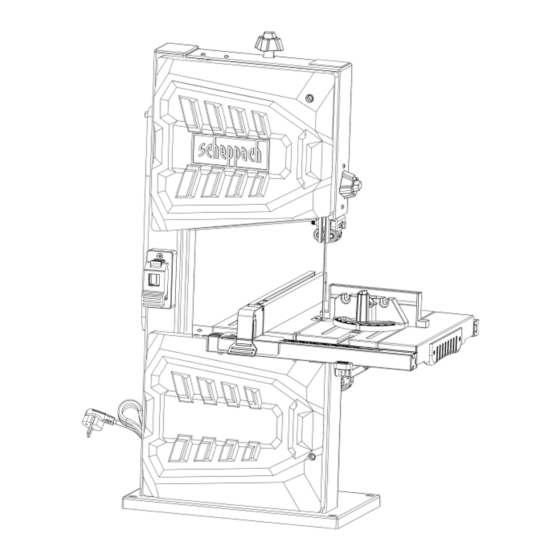

Scheppach HBS261 Originalbetriebsanleitung
Scheppach HBS261 Originalbetriebsanleitung

Scheppach HBS261 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für HBS261:

Werbung

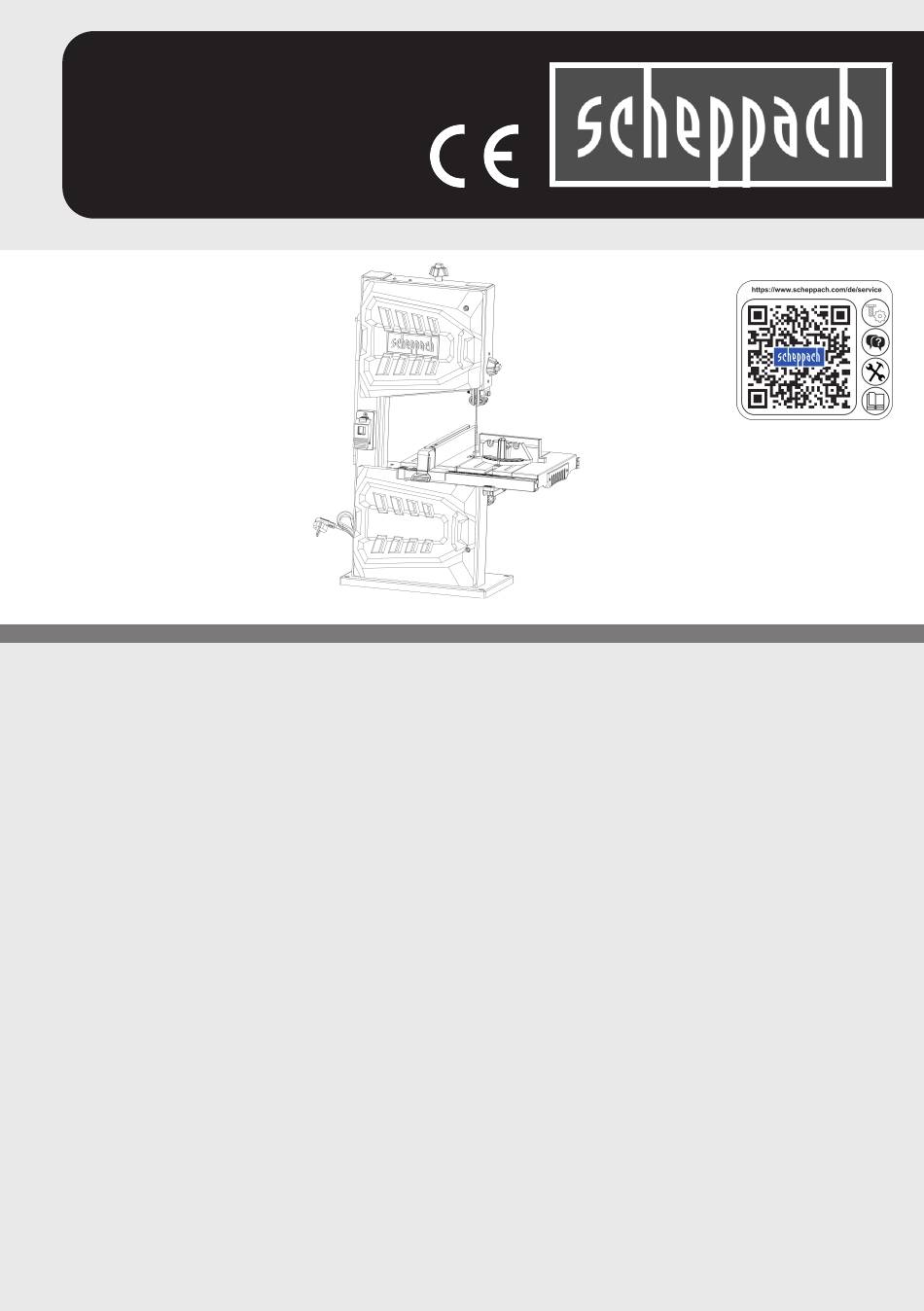

Art.Nr.
5901514901
AusgabeNr.
5901514901_0003
Rev.Nr.
03/01/2025
HBS261
DE Bandsäge | Originalbetriebsanleitung ........... 9
GB Band saw | Translation of the original
operating instructions .................................. 28
FR Scie à ruban | Traduction du mode d'emploi
original......................................................... 43
IT
Sega a nastro | Traduzione delle istruzioni per
l'uso originali................................................ 60
NL Lintzaag | Vertaling van de originele
gebruiksaanwijzing ...................................... 77
ES Sierra de cinta | Traducción del manual de
instrucciones original................................... 93
PT Serra de fita | Tradução do manual de
operação original....................................... 110
CZ Pásová pila | Překlad originálního provozního
návodu....................................................... 127
SK Pásová píla | Preklad originálneho návodu
na obsluhu................................................. 142
HU Szalagfűrész | Az eredeti üzemeltetési
útmutató fordítása ..................................... 158
PL Pilarka taśmowa | Tłumaczenie oryginalnej
instrukcji eksploatacji................................. 174
HR Tračna pila | Prijevod originalnog priručnika za
uporabu ..................................................... 191
SI
Tračna žaga | Prevod originalnih navodil za
uporabo ..................................................... 206
EE Lintsaag | Originaalkasutusjuhendi tõlge... 221
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
LT Juostinis pjūklas | Originalios naudojimo
instrukcijos vertimas.................................. 236
LV Lentzāģis | Oriģinālās lietošanas instrukcijas
tulkojums ................................................... 251
SE Bandsåg | Översättning av
originalbruksanvisningen........................... 266
FI
vannesaha | Alkuperäisen käyttöohjeen
käännös..................................................... 281
DK Båndsav | Oversættelse af den originale
driftsvejledning .......................................... 297
NO Båndsag | Oversettelse av den originale
bruksanvisningen ...................................... 312
BG Банциг | Превод на оригиналното
ръководство за експлоатация ................ 327
GR Κορδελοπρίονο | Μετάφραση του
πρωτοτύπου των οδηγιών χρήσης ........... 345
RO Ferăstrău-panglică | Traducerea instrucţiunilor
de utilizare originale .................................. 363
RS Tračna testera | Prevod originalnog uputstva
za upotrebu ............................................... 379
TR Bantlı testere | Orijinal kullanma kılavuzunun
çevirisi ....................................................... 395

Werbung

loading

Inhaltszusammenfassung für Scheppach HBS261

  • Seite 1 Art.Nr. 5901514901 AusgabeNr. 5901514901_0003 Rev.Nr. 03/01/2025 HBS261 DE Bandsäge | Originalbetriebsanleitung ... 9 LT Juostinis pjūklas | Originalios naudojimo instrukcijos vertimas........236 GB Band saw | Translation of the original operating instructions ........28 LV Lentzāģis | Oriģinālās lietošanas instrukcijas tulkojums ...........
  • Seite 2 = 2 x = 2 x = 2 x = 1 x = 1 x = 1 x = 1 x www.scheppach.com...
  • Seite 3 www.scheppach.com...
  • Seite 4 www.scheppach.com...
  • Seite 5 = 1 - 2 mm www.scheppach.com...
  • Seite 6 www.scheppach.com...
  • Seite 7 www.scheppach.com...
  • Seite 8 www.scheppach.com...
  • Seite 9 12 Reinigung und Wartung ........schen Richtlinien. 13 Transport............14 Lagerung ............Einleitung 15 Elektrischer Anschluss ........Hersteller: 16 Reparatur & Ersatzteilbestellung......Scheppach GmbH 17 Entsorgung und Wiederverwertung....Günzburger Straße 69 18 Störungsabhilfe ..........D-89335 Ichenhausen 19 EU-Konformitätserklärung........Verehrter Kunde 20 Explosionszeichnung ......... 411 Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten...
  • Seite 10 Bitte beachten Sie, dass unsere Produkte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzu- setzenden Tätigkeiten eingesetzt wird. 10 | DE www.scheppach.com...
  • Seite 11 Wenn Sie beim Tragen des Elektrowerkzeuge erzeugen Funken, die den Staub Elektrowerkzeugs den Finger am Schalter haben oder oder die Dämpfe entzünden können. das Elektrowerkzeug eingeschaltet an die Stromver- sorgung anschließen, kann dies zu Unfällen führen. www.scheppach.com DE | 11...
  • Seite 12 ßen und richtig zu verwenden. Verwendung einer Viele Unfälle haben ihre Ursache in schlecht gewarte- Staubabsaugung kann Gefährdungen durch Staub ten Elektrowerkzeugen. verringern. • Das Produkt darf nur von Personen betrieben werden, die im Umgang vertraut sind. 12 | DE www.scheppach.com...
  • Seite 13 • Des Weiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen. • Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist. • Schädigung des Gehöres, wenn kein vorgeschriebe- ner Gehörschutz getragen wird. www.scheppach.com DE | 13...
  • Seite 14 307 x 315 mm derspielzeug! Sägetischgröße mit 315 x 520 mm Kinder dürfen nicht mit Kunststoffbeuteln, Folien Verlängerung und Kleinteilen spielen! Es besteht Verschlu- ckungs- und Erstickungsgefahr! Sägetisch neigbar 0° - 45° Werkstückgröße max. 580x400x130 mm 14 | DE www.scheppach.com...
  • Seite 15 – Platzieren Sie das Produkt so, wie es später ins- die beiden Führungen am Gestell (21). talliert sein soll. Achten Sie darauf das die die Verzahnung des Sägeti- sches (8) in die Verzahnung der Rändelmutter (19) am Gestell (21) greift. www.scheppach.com DE | 15...
  • Seite 16 Ist dies nicht der Fall, korrigieren Sie den Neigungs- Das im Lieferumfang enthaltene Sägeband ist für den uni- winkel des oberen Bandrads (23). versellen Gebrauch vorgesehen. Folgende Kriterien soll- 3. Öffnen Sie hierfür die Flügelmutter (12a). ten Sie bei der Auswahl des Sägebandes beachten: 16 | DE www.scheppach.com...
  • Seite 17 Achten Sie darauf das, die seitlichen unteren Stützla- ger (27g) mittig zum Sägeband (6) und parallel zuein- ander eingestellt sind. 3. Ziehen Sie die Madenschrauben (27h) der seitlichen unteren Stützlager (27g) wieder fest. Verwenden Sie den Innensechskantschlüssel 3 mm (B). www.scheppach.com DE | 17...
  • Seite 18 Betrieb des Elektrowerkzeugs zu gewährleisten. 1 - 3 1000 min Weichholz, weiche Materialien, mittelgrobe und grobe Schnitte • Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben usw., achten. • Beachten Sie die Laufrichtung des Einsatzwerkzeugs. 18 | DE www.scheppach.com...
  • Seite 19 • Arbeiten Sie nur bei Tageslicht oder guter künstlicher vom Sägeband anzubringen. Ein Abrutschen des Werk- Beleuchtung. stückes wird somit verhindert. • Verwenden Sie für gerade Schnitte immer den Paral- lelanschlag, um ein Kippen oder Wegrutschen des Werkstücks zu verhindern. www.scheppach.com DE | 19...
  • Seite 20 Schneidvorgangs sichern (z.B. mit einem Abrollständer 4. Sollten Sie Kurven sägen müssen, die für das verwen- o. ä.). dete Sägeband zu eng sind, müssen Hilfsschnitte bis zur Vorderseite der Kurve gesägt werden. Anschlie- ßend kann der endgültige Radius ausgesägt werden. 20 | DE www.scheppach.com...
  • Seite 21 7. Spannen und stellen Sie das Sägeband (6) ein (siehe 9.3 und 9.2). 8. Schließen Sie nach erfolgter Einstellung die Gehäu- setüren (11) wieder und sichern Sie die Innensechs- kantschrauben (11b). Verwenden Sie einen Innensechskantschlüssel 5 mm (D). www.scheppach.com DE | 21...
  • Seite 22 Bei Überlastung des Motors schaltet dieser selbständig Riemen (29) von der Bandradriemenscheibe (31) und ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt der Antriebsriemenscheibe (30). sich der Motor wieder einschalten. 5. Legen Sie den neuen Riemen (29) über die Antriebs- riemenscheibe (30). 22 | DE www.scheppach.com...
  • Seite 23 Reparaturen oder online), sofern Händler zur Rücknahme verpflich- durch Nichtverwendung von Originalersatzteilen verur- tet sind oder diese freiwillig anbieten. sacht werden. Beauftragen Sie einen Kundendienst oder eine autori- sierte Fachkraft. Entsprechendes gilt auch für Zubehör- teile. www.scheppach.com DE | 23...
  • Seite 24 Sägeband klemmt beim • Sägeband stumpf. • Sägeband austauschen. Arbeiten. • Sägeband verharzt. • Sägeband reinigen. • Sägebandführung • Sägebandführung einstellen. schlecht eingestellt. Motor läuft aber Sägeband Riemen ist nicht Riemen nachspannen bewegt sich nicht korrekt gespannt 24 | DE www.scheppach.com...
  • Seite 25 Günzburger Straße 69 D-89335 Ichenhausen Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Marke: SCHEPPACH Art.-Bezeichnung: Bandsäge - HBS261 Art.-Nr. 5901514901 EU-Richtlinien: 2014/30/EU, 2006/42/EG, 2011/65/EU* 2006/42/EG - Anhang IV Benannte Stelle: TÜV SÜD Product Service GmbH Ridlerstraße 65...
  • Seite 26 Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. 26 | DE www.scheppach.com...
  • Seite 27 9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden. Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maß- geblich.
  • Seite 28 Serbian directives. 13 Transport............14 Storage............... Introduction 15 Electrical connection .......... Manufacturer: 16 Repair & ordering spare parts ......Scheppach GmbH 17 Disposal and recycling ........Günzburger Straße 69 18 Troubleshooting ..........D-89335 Ichenhausen 19 EU Declaration of Conformity......Dear Customer 20 Exploded view ............
  • Seite 29 Band saw blade (pre-assembled) Signal word to indicate a potentially hazard- Parallel stop ous situation which, if not avoided, could re- Push stick sult in death or serious injury. Locking handle Clamping plate Open-ended spanner, size 8/10 www.scheppach.com GB | 29...
  • Seite 30 Use of a er tool or these instructions to operate the power cord suitable for outdoor use reduces the risk of elec- tool. Power tools are dangerous in the hands of un- tric shock. trained users. 30 | GB www.scheppach.com...
  • Seite 31 • The product may only be operated by people who are and burning! familiar with handling it. The product can start unexpectedly and cause injuries. – Switch off the product before all cleaning work. – Allow the engine to cool down. www.scheppach.com GB | 31...
  • Seite 32 Uncertainty K 3 dB ommend that persons with medical implants consult with their physician and the manufacturer of the medical Sound power level L 86 dB implant prior to operating the power tool. Uncertainty K 3 dB 32 | GB www.scheppach.com...
  • Seite 33 (6), the end stop screw (22) must Pull out the mains plug before carrying out be readjusted. any setting, servicing or repair work! 4. Loosen the end stop screw (22) and the counternut (22a). Use an open-ended spanner AF 8/10 (A). www.scheppach.com GB | 33...
  • Seite 34 Note: stretched. If unused, the push stick must always be stowed in the ATTENTION push stick retainer. With high tension, the band saw blade may break. 34 | GB www.scheppach.com...
  • Seite 35 (6) to improve the accuracy and performance of the product. 1. Open the housing doors (11) by loosening the Allen screws (11b). Use a 5 mm Allen key (D). www.scheppach.com GB | 35...
  • Seite 36 Allen screw (11b). Use a 5 mm Allen key (D). each use. WARNING Always make sure that the tool attachment is fitted cor- rectly! WARNING Make sure that the tool attachment is suitable for the material to be processed. 36 | GB www.scheppach.com...
  • Seite 37 3. Turn the mitre gauge (7) until the desired angle has been set. • Wear hearing protection and safety goggles during the The scale pointer (7b) on the mitre gauge (7) shows entire operating period. the set angle. 4. Retighten the knurled nut (7a). www.scheppach.com GB | 37...
  • Seite 38 12 Cleaning and maintenance WARNING Pull out the mains plug before carrying out any setting, servicing or repair work! 38 | GB www.scheppach.com...
  • Seite 39 2. Loosen the belt tensioning screw (29a) on the motor – Switch off the product before all cleaning and main- (16). tenance work. Use a 6 mm Allen key (E). – Allow the product to cool down. – Disconnect the mains plug! www.scheppach.com GB | 39...
  • Seite 40 The optimum storage temperature is between 5°C and 30˚C. Store the product in its original packaging. Cover the product to protect it from dust or moisture. Store the operating manual with the product. 40 | GB www.scheppach.com...
  • Seite 41 Coils damaged, motor defective. Arrange for inspection of the motor by a specialist. noise. The engine does not reach full Circuits in the network are over- Do not use any other products or motors on the power. loaded (lamps, other motors, same circuit. etc.). www.scheppach.com GB | 41...
  • Seite 42 Simon Schunk described here complies with the applicable directives Division Manager Product Center and standards. Brand: SCHEPPACH Art. designation: Band saw - HBS261 Andreas Pecher Item No. 5901514901 Head of Project Management EU directives: 2014/30/EU, 2006/42/EC, 2011/65/EU* 2006/42/EG - Appendix IV Notified body: TÜV SÜD...
  • Seite 43 14 Stockage ............Introduction 15 Raccordement électrique ........Fabricant : 16 Réparation et commande de pièces de re- change ............... Scheppach GmbH 17 Élimination et recyclage ........Günzburger Straße 69 18 Dépannage............D-89335 Ichenhausen 19 Déclaration de conformité UE ......Cher client, 20 Vue éclatée ............
  • Seite 44 été conçus pour une utilisation commerciale, ar- tisanale ou industrielle. Nous déclinons toute responsabi- lité si le produit est utilisé dans des exploitations commer- ciales, artisanales ou industrielles, ou dans le cadre d'ac- tivités comparables. 44 | FR www.scheppach.com...
  • Seite 45 Avant d'activer l'outil électrique, retirer les outils de mettre le feu à la poussière ou aux vapeurs. de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures. www.scheppach.com FR | 45...
  • Seite 46 à réaliser. secteur corresponde à la tension de service figurant Toute utilisation des outils électriques dans des buts sur la plaque signalétique. autres que ceux prévus peut entraîner des situations de danger. 46 | FR www.scheppach.com...
  • Seite 47 – Arrêtez le produit avant tout travail de nettoyage. – Laissez le moteur refroidir. ATTENTION Les dents de la lame de scie à ruban doivent être orien- tées vers le bas. www.scheppach.com FR | 47...
  • Seite 48 Le produit peut fonctionner brièvement à la puissance in- diquée (20 min). • Familiarisez-vous avec le produit à l'aide de la notice d'utilisation avant de commencer à l'utiliser. La pièce usinée doit au moins présenter une hauteur de 3 mm et une largeur de 10 mm. 48 | FR www.scheppach.com...
  • Seite 49 Ne serrez pas encore le levier de serrage (8a). * = ne sont pas des composants obligatoires des fourni- 7. Réglez l'indicateur d’angle (15) pour qu'il soit tourné tures ! vers la règle graduée. Utilisez une clé à six pans creux 4 mm. www.scheppach.com FR | 49...
  • Seite 50 Si tel n'est pas le cas, corrigez l'angle d'inclinaison de • Les rubans de scie à dents fines découpent de ma- la roue supérieure de guidage du ruban (23). nière plus lisse mais également plus lentement que les rubans de scie grossiers. 50 | FR www.scheppach.com...
  • Seite 51 à ruban (6) (écartement max. 0,5 mm). Veillez à ce que le palier de support arrière supérieur (27a) soit centré par rapport à la lame de scie à ruban (6). www.scheppach.com FR | 51...
  • Seite 52 Assurez-vous toujours que l’outil d’insertion est correc- avec la vis à six pans creux (11b). Utilisez une clé à tement monté ! six pans creux 5 mm (D). AVERTISSEMENT Assurez-vous que le matériau à usiner convient au ré- gime de l’outil accessoire. 52 | FR www.scheppach.com...
  • Seite 53 • Lorsque le produit est hors service, par exemple, après la fin des travaux, détendez la lame de scie à ruban. Placez une pancarte appropriée sur le produit , indiquant au prochain utilisateur de serrer la lame de scie à ruban. www.scheppach.com FR | 53...
  • Seite 54 à plat sur la table de scie. Vous éviterez Faites attention à vos doigts, en particulier vers la fin de ainsi le coincement de la lame de scie à ruban. la coupe, et tenez-vous à distance de l'outil accessoire. 54 | FR www.scheppach.com...
  • Seite 55 • Ne nettoyez pas l’outil accessoire alors qu’il est en- 3. Étendez la table de scie (8) comme indiqué au cha- core en service. pitre 10.1 et retirez la vis à six pans (K) et l’écrou à oreilles (L). www.scheppach.com FR | 55...
  • Seite 56 être sécurisé lors de son transport à bord de véhi- six pans creux 5 mm (D). cules afin d'éviter qu'il ne bascule et ne glisse. • Ne jamais utiliser les dispositifs de protection section- neurs pour le levage ou le transport. 56 | FR www.scheppach.com...
  • Seite 57 * = ne sont pas des composants obligatoires des fourni- S'il est nécessaire de remplacer le câble de raccordement tures ! secteur, le fabricant ou son représentant doit s’en charger afin d’éviter les risques pour la sécurité. www.scheppach.com FR | 57...
  • Seite 58 Brûlures sur le bois lors du • Ruban de scie émoussé. • Remplacer la lame de scie à ruban. travail. • Mauvaise lame de scie à • Utiliser une lame de scie à ruban adaptée. ruban. 58 | FR www.scheppach.com...
  • Seite 59 Nous déclarons, sous notre propre responsabilité, que le produit décrit ici est conforme aux directives et normes en vigueur. Marque : SCHEPPACH Désignation : Scie à ruban - HBS261 Réf. 5901514901 Directives UE : 2014/30/UE, 2006/42/CE, 2011/65/UE* 2006/42/CE – annexe IV Organisme notifié : TÜV SÜD...
  • Seite 60 Introduzione 15 Collegamento elettrico ........16 Riparazione e ordine dei pezzi di ricambio ..Produttore: 17 Smaltimento e riciclaggio ........Scheppach GmbH 18 Risoluzione dei guasti ........Günzburger Straße 69 19 Dichiarazione di conformità UE......D-89335 Ichenhausen, Germania 20 Disegno esploso..........411...
  • Seite 61 Si prega di osservare che i nostri prodotti non sono desti- nati a un uso commerciale, artigianale o industriale. Si de- clina ogni responsabilità qualora il prodotto venga impie- gato nel quadro di un'attività commerciale, artigianale, in- dustriale o simili. www.scheppach.com IT | 61...
  • Seite 62 In caso di devia- In questo modo è possibile controllare in modo miglio- zione, si potrebbe perdere il controllo dell’attrezzo e- re l'elettroutensile in situazioni inattese. lettrico. 62 | IT www.scheppach.com...
  • Seite 63 Impugnatu- re e superfici di presa scivolose non consentono un • Rispettare la direzione di rotazione del motore e del funzionamento e un controllo sicuri dell'elettroutensile nastro della sega. in situazioni impreviste. www.scheppach.com IT | 63...
  • Seite 64 Questo può causare gravi lesioni. lizzare l'attrezzo elettrico. • Per tagli obliqui con banco sega adatto, occorre di- sporre l'arresto parallelo sulla parte inferiore del banco sega. 64 | IT www.scheppach.com...
  • Seite 65 è superiore a 85 dB, occorre che voi e le persone nelle vicinanze indossiate degli otopro- tettori adeguati. I valori di rumorosità e vibrazione sono stati determinati in conformità alla norma EN 62841. www.scheppach.com IT | 65...
  • Seite 66 (8). Stringere le due viti a esagono cavo (F). Collegare un aspiratore polvere durante la lavorazione di Utilizzare una chiave a brugola da 5 mm. materiali molto polverosi. 10. Se necessario regolare nuovamente il puntatore della scala (15) e posizionarlo a 0°. 66 | IT www.scheppach.com...
  • Seite 67 – Se la lama della sega a nastro (6) scorre più verso te, non affilate o danneggiate in altro modo possono il bordo anteriore del volano superiore del nastro rompersi. (23), la manopola di regolazione (12) deve essere ruotata in senso orario. www.scheppach.com IT | 67...
  • Seite 68 Il cuscinetto di appoggio inferiore posteriore (27a) assor- be la forza di avanzamento del pezzo da lavorare. 1. Allentare la vite senza testa (27f) del cuscinetto di ap- poggio posteriore inferiore (27e). Usare la chiave a brugola da 3 mm (B). 68 | IT www.scheppach.com...
  • Seite 69 1 - 3 1000 min Materiali a legno dolce, materiali mor- • Osservare la direzione di scorrimento dell'utensile ac- bidi, tagli grossolani e mediamente cessorio. grossolani www.scheppach.com IT | 69...
  • Seite 70 Vestiti larghi, gioielli o capelli lunghi possono impigliar- si nelle parti in movimento. • Durante il lavoro, avvicinare sempre il più possibile la guida del nastro della sega al pezzo da lavorare. 70 | IT www.scheppach.com...
  • Seite 71 Bloccare i pezzi lunghi per evitare il ribaltamento al ter- fino al lato anteriore della curva. Infine si potrà tagliare mine dell'operazione di taglio (ad es. con cavalletto a il raggio definitivo. rulli o simile). www.scheppach.com IT | 71...
  • Seite 72 7. Tendere e regolare il nastro della sega (6) (vedere 9.3 e 9.2). 8. Una volta effettuata la regolazione, chiudere nuova- mente gli sportelli del telaio (11) e stringere le viti a e- sagono cavo (11b). Utilizzare una chiave a brugola da 5 mm (D). 72 | IT www.scheppach.com...
