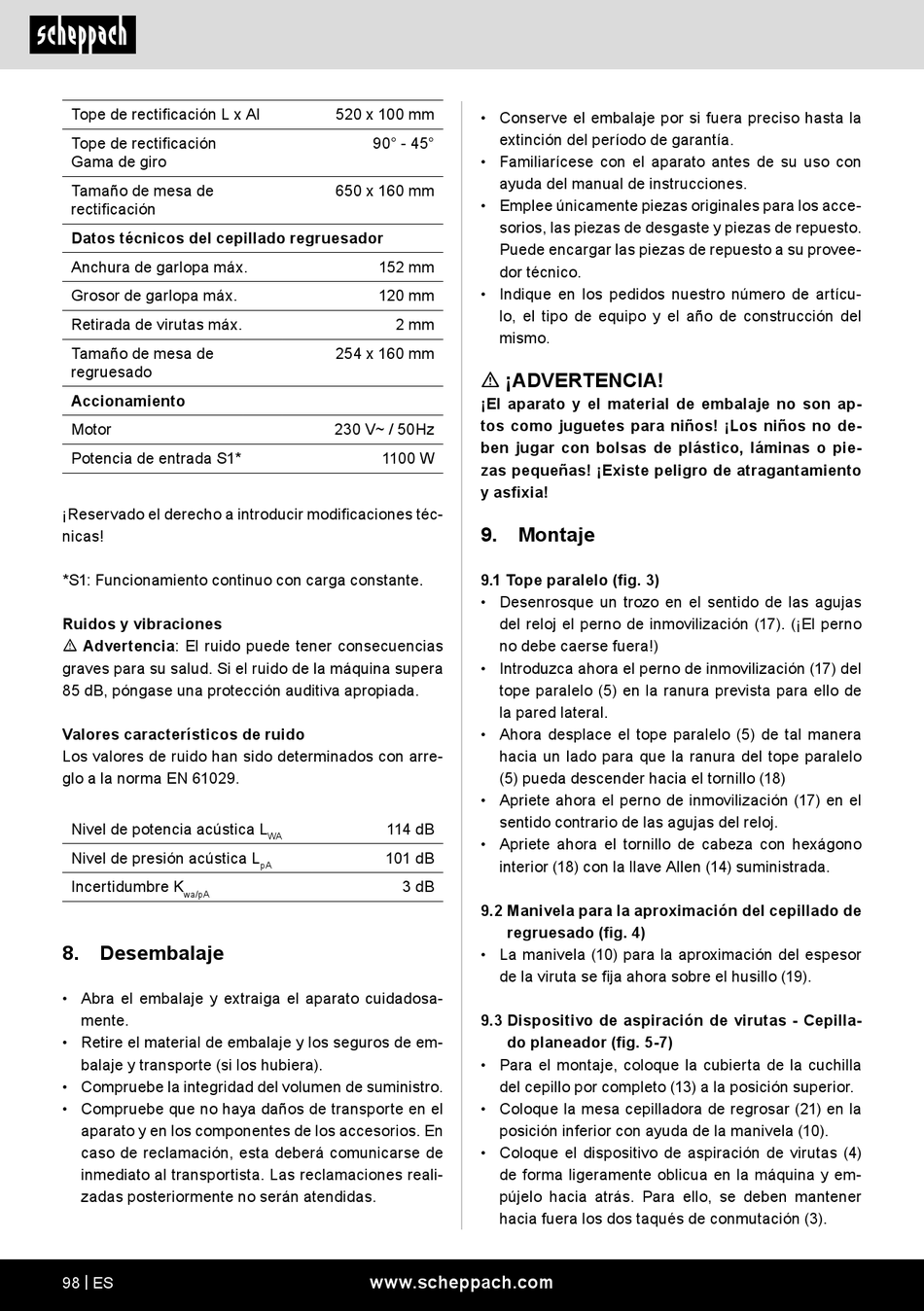

Scheppach HMS650 Originalbetriebsanleitung Seite 98

Tope de rectificación L x Al
Tope de rectificación
Gama de giro
Tamaño de mesa de
rectificación
Datos técnicos del cepillado regruesador
Anchura de garlopa máx.
Grosor de garlopa máx.
Retirada de virutas máx.
Tamaño de mesa de
regruesado
Accionamiento
Motor
Potencia de entrada S1*
¡Reservado el derecho a introducir modificaciones téc-
nicas!
*S1: Funcionamiento continuo con carga constante.
Ruidos y vibraciones
m Advertencia: El ruido puede tener consecuencias
graves para su salud. Si el ruido de la máquina supera
85 dB, póngase una protección auditiva apropiada.
Valores característicos de ruido
Los valores de ruido han sido determinados con arre-
glo a la norma EN 61029.
Nivel de potencia acústica L
Nivel de presión acústica L
Incertidumbre K
wa/pA
8. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, esta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
98 | ES
520 x 100 mm
90° - 45°
650 x 160 mm
152 mm
120 mm
2 mm
254 x 160 mm
230 V~ / 50Hz
1100 W
114 dB
WA
101 dB
pA
3 dB
www.scheppach.com
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
m ¡ADVERTENCIA!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9. Montaje
9.1 Tope paralelo (fig. 3)
• Desenrosque un trozo en el sentido de las agujas
del reloj el perno de inmovilización (17). (¡El perno
no debe caerse fuera!)
• Introduzca ahora el perno de inmovilización (17) del
tope paralelo (5) en la ranura prevista para ello de
la pared lateral.
• Ahora desplace el tope paralelo (5) de tal manera
hacia un lado para que la ranura del tope paralelo
(5) pueda descender hacia el tornillo (18)
• Apriete ahora el perno de inmovilización (17) en el
sentido contrario de las agujas del reloj.
• Apriete ahora el tornillo de cabeza con hexágono
interior (18) con la llave Allen (14) suministrada.
9.2 Manivela para la aproximación del cepillado de
regruesado (fig. 4)
• La manivela (10) para la aproximación del espesor
de la viruta se fija ahora sobre el husillo (19).
9.3 Dispositivo de aspiración de virutas - Cepilla-
do planeador (fig. 5-7)
• Para el montaje, coloque la cubierta de la cuchilla
del cepillo por completo (13) a la posición superior.
• Coloque la mesa cepilladora de regrosar (21) en la
posición inferior con ayuda de la manivela (10).
• Coloque el dispositivo de aspiración de virutas (4)
de forma ligeramente oblicua en la máquina y em-
pújelo hacia atrás. Para ello, se deben mantener
hacia fuera los dos taqués de conmutación (3).
