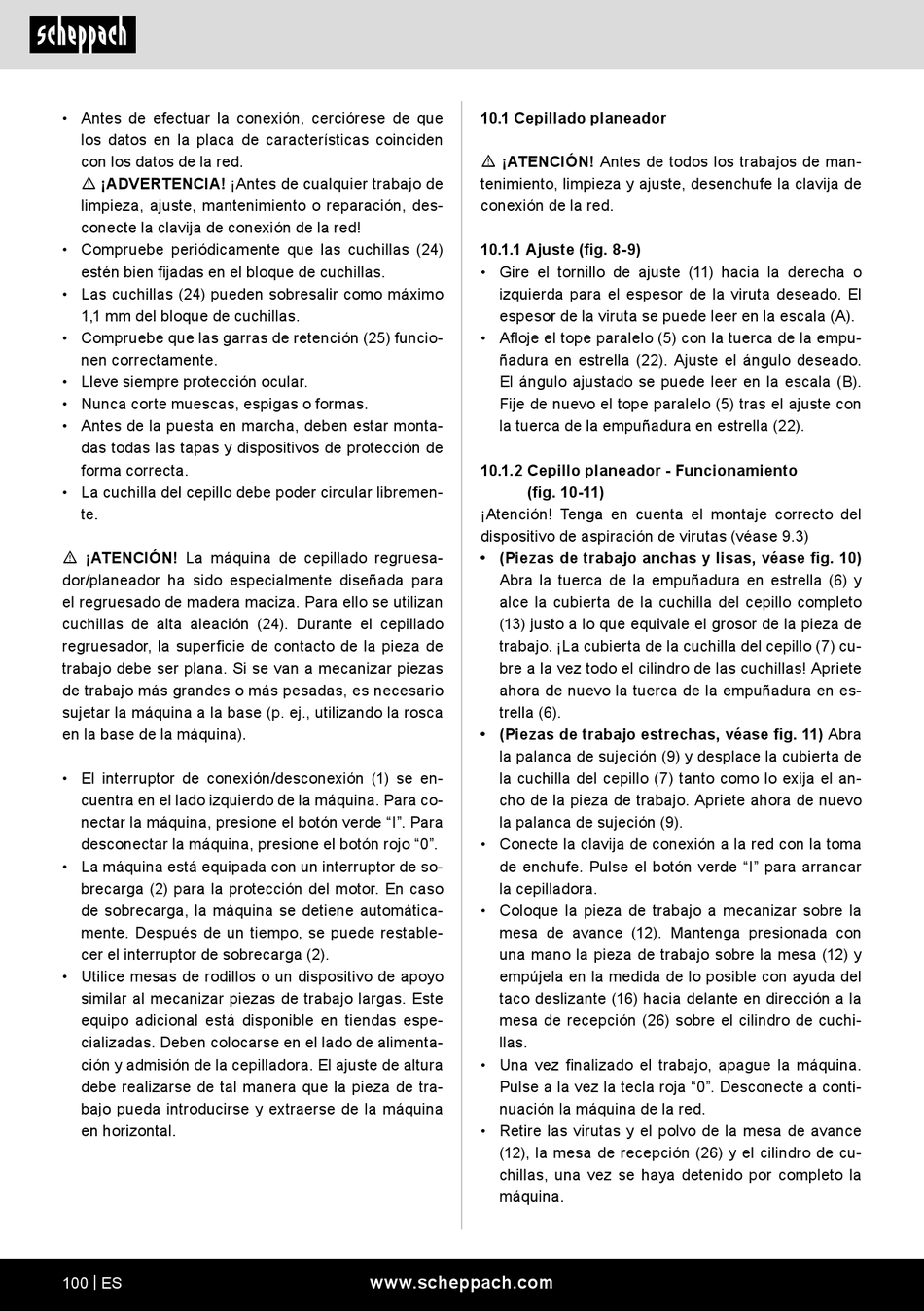

Scheppach HMS650 Originalbetriebsanleitung Seite 100

• Antes de efectuar la conexión, cerciórese de que
los datos en la placa de características coinciden
con los datos de la red.
m ¡ADVERTENCIA! ¡Antes de cualquier trabajo de
limpieza, ajuste, mantenimiento o reparación, des-
conecte la clavija de conexión de la red!
• Compruebe periódicamente que las cuchillas (24)
estén bien fijadas en el bloque de cuchillas.
• Las cuchillas (24) pueden sobresalir como máximo
1,1 mm del bloque de cuchillas.
• Compruebe que las garras de retención (25) funcio-
nen correctamente.
• Lleve siempre protección ocular.
• Nunca corte muescas, espigas o formas.
• Antes de la puesta en marcha, deben estar monta-
das todas las tapas y dispositivos de protección de
forma correcta.
• La cuchilla del cepillo debe poder circular libremen-
te.
m ¡ATENCIÓN! La máquina de cepillado regruesa-
dor/planeador ha sido especialmente diseñada para
el regruesado de madera maciza. Para ello se utilizan
cuchillas de alta aleación (24). Durante el cepillado
regruesador, la superficie de contacto de la pieza de
trabajo debe ser plana. Si se van a mecanizar piezas
de trabajo más grandes o más pesadas, es necesario
sujetar la máquina a la base (p. ej., utilizando la rosca
en la base de la máquina).
• El interruptor de conexión/desconexión (1) se en-
cuentra en el lado izquierdo de la máquina. Para co-
nectar la máquina, presione el botón verde "I". Para
desconectar la máquina, presione el botón rojo "0".
• La máquina está equipada con un interruptor de so-
brecarga (2) para la protección del motor. En caso
de sobrecarga, la máquina se detiene automática-
mente. Después de un tiempo, se puede restable-
cer el interruptor de sobrecarga (2).
• Utilice mesas de rodillos o un dispositivo de apoyo
similar al mecanizar piezas de trabajo largas. Este
equipo adicional está disponible en tiendas espe-
cializadas. Deben colocarse en el lado de alimenta-
ción y admisión de la cepilladora. El ajuste de altura
debe realizarse de tal manera que la pieza de tra-
bajo pueda introducirse y extraerse de la máquina
en horizontal.
100 | ES
10.1 Cepillado planeador
m ¡ATENCIÓN! Antes de todos los trabajos de man-
tenimiento, limpieza y ajuste, desenchufe la clavija de
conexión de la red.
10.1.1 Ajuste (fig. 8-9)
• Gire el tornillo de ajuste (11) hacia la derecha o
izquierda para el espesor de la viruta deseado. El
espesor de la viruta se puede leer en la escala (A).
• Afloje el tope paralelo (5) con la tuerca de la empu-
ñadura en estrella (22). Ajuste el ángulo deseado.
El ángulo ajustado se puede leer en la escala (B).
Fije de nuevo el tope paralelo (5) tras el ajuste con
la tuerca de la empuñadura en estrella (22).
10.1.2 Cepillo planeador - Funcionamiento
(fig. 10-11)
¡Atención! Tenga en cuenta el montaje correcto del
dispositivo de aspiración de virutas (véase 9.3)
• (Piezas de trabajo anchas y lisas, véase fig. 10)
Abra la tuerca de la empuñadura en estrella (6) y
alce la cubierta de la cuchilla del cepillo completo
(13) justo a lo que equivale el grosor de la pieza de
trabajo. ¡La cubierta de la cuchilla del cepillo (7) cu-
bre a la vez todo el cilindro de las cuchillas! Apriete
ahora de nuevo la tuerca de la empuñadura en es-
trella (6).
• (Piezas de trabajo estrechas, véase fig. 11) Abra
la palanca de sujeción (9) y desplace la cubierta de
la cuchilla del cepillo (7) tanto como lo exija el an-
cho de la pieza de trabajo. Apriete ahora de nuevo
la palanca de sujeción (9).
• Conecte la clavija de conexión a la red con la toma
de enchufe. Pulse el botón verde "I" para arrancar
la cepilladora.
• Coloque la pieza de trabajo a mecanizar sobre la
mesa de avance (12). Mantenga presionada con
una mano la pieza de trabajo sobre la mesa (12) y
empújela en la medida de lo posible con ayuda del
taco deslizante (16) hacia delante en dirección a la
mesa de recepción (26) sobre el cilindro de cuchi-
llas.
• Una vez finalizado el trabajo, apague la máquina.
Pulse a la vez la tecla roja "0". Desconecte a conti-
nuación la máquina de la red.
• Retire las virutas y el polvo de la mesa de avance
(12), la mesa de recepción (26) y el cilindro de cu-
chillas, una vez se haya detenido por completo la
máquina.
www.scheppach.com
