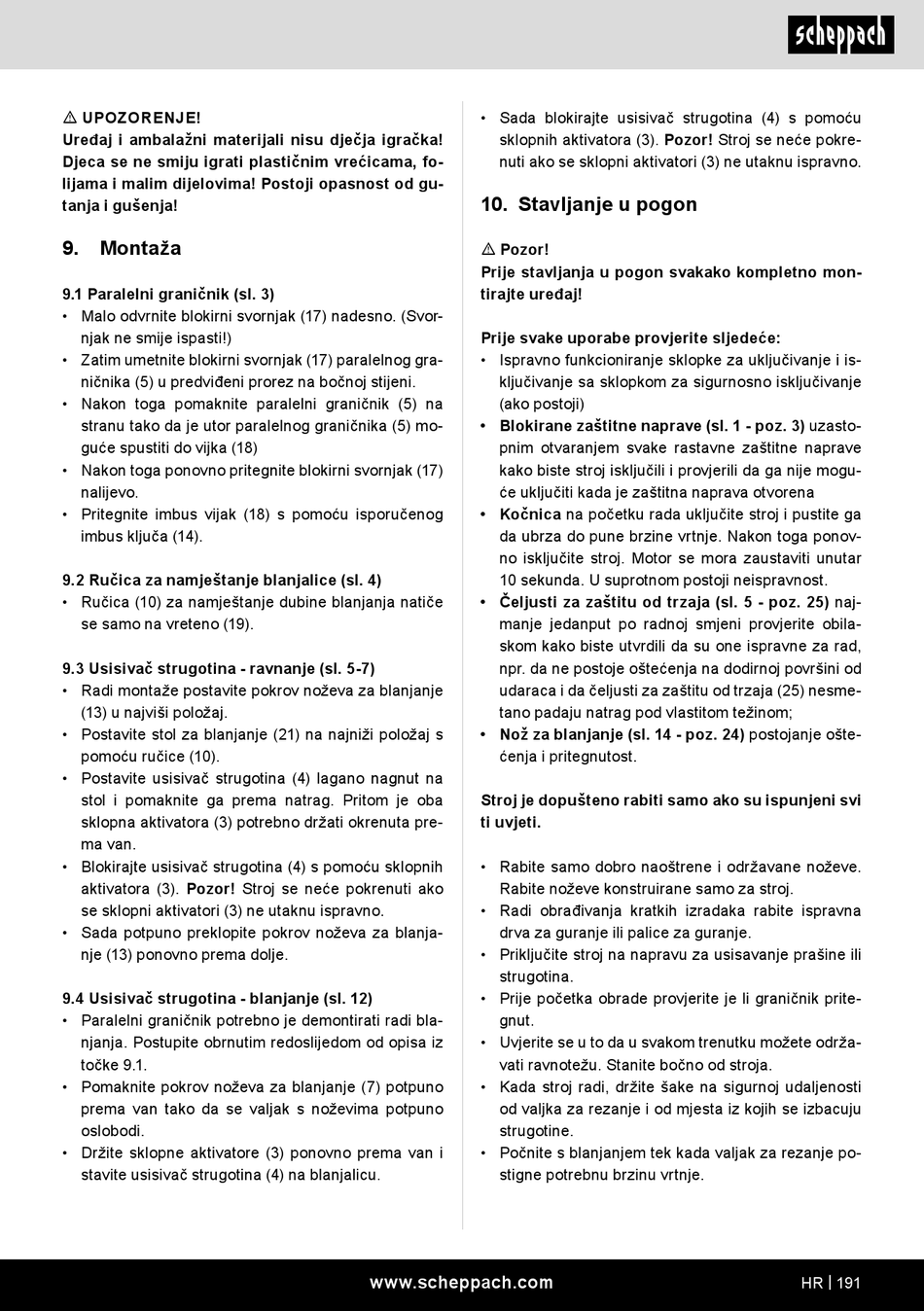

m UPOZORENJE!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
9.
Montaža
9.1 Paralelni graničnik (sl. 3)
• Malo odvrnite blokirni svornjak (17) nadesno. (Svor-
njak ne smije ispasti!)
• Zatim umetnite blokirni svornjak (17) paralelnog gra-
ničnika (5) u predviđeni prorez na bočnoj stijeni.
• Nakon toga pomaknite paralelni graničnik (5) na
stranu tako da je utor paralelnog graničnika (5) mo-
guće spustiti do vijka (18)
• Nakon toga ponovno pritegnite blokirni svornjak (17)
nalijevo.
• Pritegnite imbus vijak (18) s pomoću isporučenog
imbus ključa (14).
9.2 Ručica za namještanje blanjalice (sl. 4)
• Ručica (10) za namještanje dubine blanjanja natiče
se samo na vreteno (19).
9.3 Usisivač strugotina - ravnanje (sl. 5-7)
• Radi montaže postavite pokrov noževa za blanjanje
(13) u najviši položaj.
• Postavite stol za blanjanje (21) na najniži položaj s
pomoću ručice (10).
• Postavite usisivač strugotina (4) lagano nagnut na
stol i pomaknite ga prema natrag. Pritom je oba
sklopna aktivatora (3) potrebno držati okrenuta pre-
ma van.
• Blokirajte usisivač strugotina (4) s pomoću sklopnih
aktivatora (3). Pozor! Stroj se neće pokrenuti ako
se sklopni aktivatori (3) ne utaknu ispravno.
• Sada potpuno preklopite pokrov noževa za blanja-
nje (13) ponovno prema dolje.
9.4 Usisivač strugotina - blanjanje (sl. 12)
• Paralelni graničnik potrebno je demontirati radi bla-
njanja. Postupite obrnutim redoslijedom od opisa iz
točke 9.1.
• Pomaknite pokrov noževa za blanjanje (7) potpuno
prema van tako da se valjak s noževima potpuno
oslobodi.
• Držite sklopne aktivatore (3) ponovno prema van i
stavite usisivač strugotina (4) na blanjalicu.
• Sada blokirajte usisivač strugotina (4) s pomoću
sklopnih aktivatora (3). Pozor! Stroj se neće pokre-
nuti ako se sklopni aktivatori (3) ne utaknu ispravno.
10. Stavljanje u pogon
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Prije svake uporabe provjerite sljedeće:
• Ispravno funkcioniranje sklopke za uključivanje i is-
ključivanje sa sklopkom za sigurnosno isključivanje
(ako postoji)
• Blokirane zaštitne naprave (sl. 1 - poz. 3) uzasto-
pnim otvaranjem svake rastavne zaštitne naprave
kako biste stroj isključili i provjerili da ga nije mogu-
će uključiti kada je zaštitna naprava otvorena
• Kočnica na početku rada uključite stroj i pustite ga
da ubrza do pune brzine vrtnje. Nakon toga ponov-
no isključite stroj. Motor se mora zaustaviti unutar
10 sekunda. U suprotnom postoji neispravnost.
• Čeljusti za zaštitu od trzaja (sl. 5 - poz. 25) naj-
manje jedanput po radnoj smjeni provjerite obila-
skom kako biste utvrdili da su one ispravne za rad,
npr. da ne postoje oštećenja na dodirnoj površini od
udaraca i da čeljusti za zaštitu od trzaja (25) nesme-
tano padaju natrag pod vlastitom težinom;
• Nož za blanjanje (sl. 14 - poz. 24) postojanje ošte-
ćenja i pritegnutost.
Stroj je dopušteno rabiti samo ako su ispunjeni svi
ti uvjeti.
• Rabite samo dobro naoštrene i održavane noževe.
Rabite noževe konstruirane samo za stroj.
• Radi obrađivanja kratkih izradaka rabite ispravna
drva za guranje ili palice za guranje.
• Priključite stroj na napravu za usisavanje prašine ili
strugotina.
• Prije početka obrade provjerite je li graničnik prite-
gnut.
• Uvjerite se u to da u svakom trenutku možete održa-
vati ravnotežu. Stanite bočno od stroja.
• Kada stroj radi, držite šake na sigurnoj udaljenosti
od valjka za rezanje i od mjesta iz kojih se izbacuju
strugotine.
• Počnite s blanjanjem tek kada valjak za rezanje po-
stigne potrebnu brzinu vrtnje.
www.scheppach.com
HR | 191
