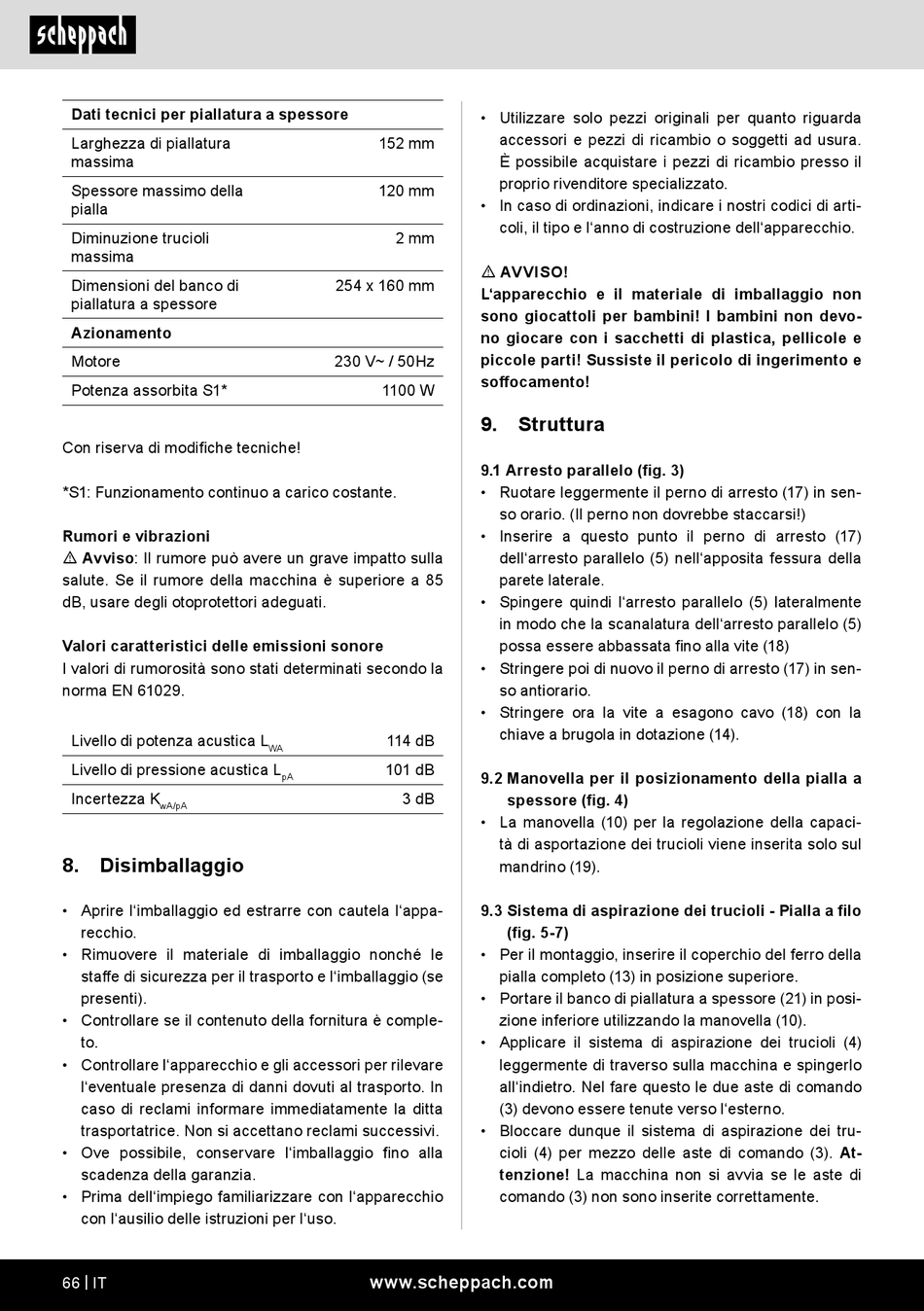

Scheppach HMS650 Originalbetriebsanleitung Seite 66

Dati tecnici per piallatura a spessore
Larghezza di piallatura
massima
Spessore massimo della
pialla
Diminuzione trucioli
massima
Dimensioni del banco di
piallatura a spessore
Azionamento
Motore
Potenza assorbita S1*
Con riserva di modifiche tecniche!
*S1: Funzionamento continuo a carico costante.
Rumori e vibrazioni
m Avviso: Il rumore può avere un grave impatto sulla
salute. Se il rumore della macchina è superiore a 85
dB, usare degli otoprotettori adeguati.
Valori caratteristici delle emissioni sonore
I valori di rumorosità sono stati determinati secondo la
norma EN 61029.
Livello di potenza acustica L
Livello di pressione acustica L
Incertezza K
wA/pA
8. Disimballaggio
• Aprire l'imballaggio ed estrarre con cautela l'appa-
recchio.
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio (se
presenti).
• Controllare se il contenuto della fornitura è comple-
to.
• Controllare l'apparecchio e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio
con l'ausilio delle istruzioni per l'uso.
66 | IT
152 mm
120 mm
2 mm
254 x 160 mm
230 V~ / 50Hz
1100 W
114 dB
WA
101 dB
pA
3 dB
www.scheppach.com
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
m AVVISO!
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!
9. Struttura
9.1 Arresto parallelo (fig. 3)
• Ruotare leggermente il perno di arresto (17) in sen-
so orario. (Il perno non dovrebbe staccarsi!)
• Inserire a questo punto il perno di arresto (17)
dell'arresto parallelo (5) nell'apposita fessura della
parete laterale.
• Spingere quindi l'arresto parallelo (5) lateralmente
in modo che la scanalatura dell'arresto parallelo (5)
possa essere abbassata fino alla vite (18)
• Stringere poi di nuovo il perno di arresto (17) in sen-
so antiorario.
• Stringere ora la vite a esagono cavo (18) con la
chiave a brugola in dotazione (14).
9.2 Manovella per il posizionamento della pialla a
spessore (fig. 4)
• La manovella (10) per la regolazione della capaci-
tà di asportazione dei trucioli viene inserita solo sul
mandrino (19).
9.3 Sistema di aspirazione dei trucioli - Pialla a filo
(fig. 5-7)
• Per il montaggio, inserire il coperchio del ferro della
pialla completo (13) in posizione superiore.
• Portare il banco di piallatura a spessore (21) in posi-
zione inferiore utilizzando la manovella (10).
• Applicare il sistema di aspirazione dei trucioli (4)
leggermente di traverso sulla macchina e spingerlo
all'indietro. Nel fare questo le due aste di comando
(3) devono essere tenute verso l'esterno.
• Bloccare dunque il sistema di aspirazione dei tru-
cioli (4) per mezzo delle aste di comando (3). At-
tenzione! La macchina non si avvia se le aste di
comando (3) non sono inserite correttamente.
