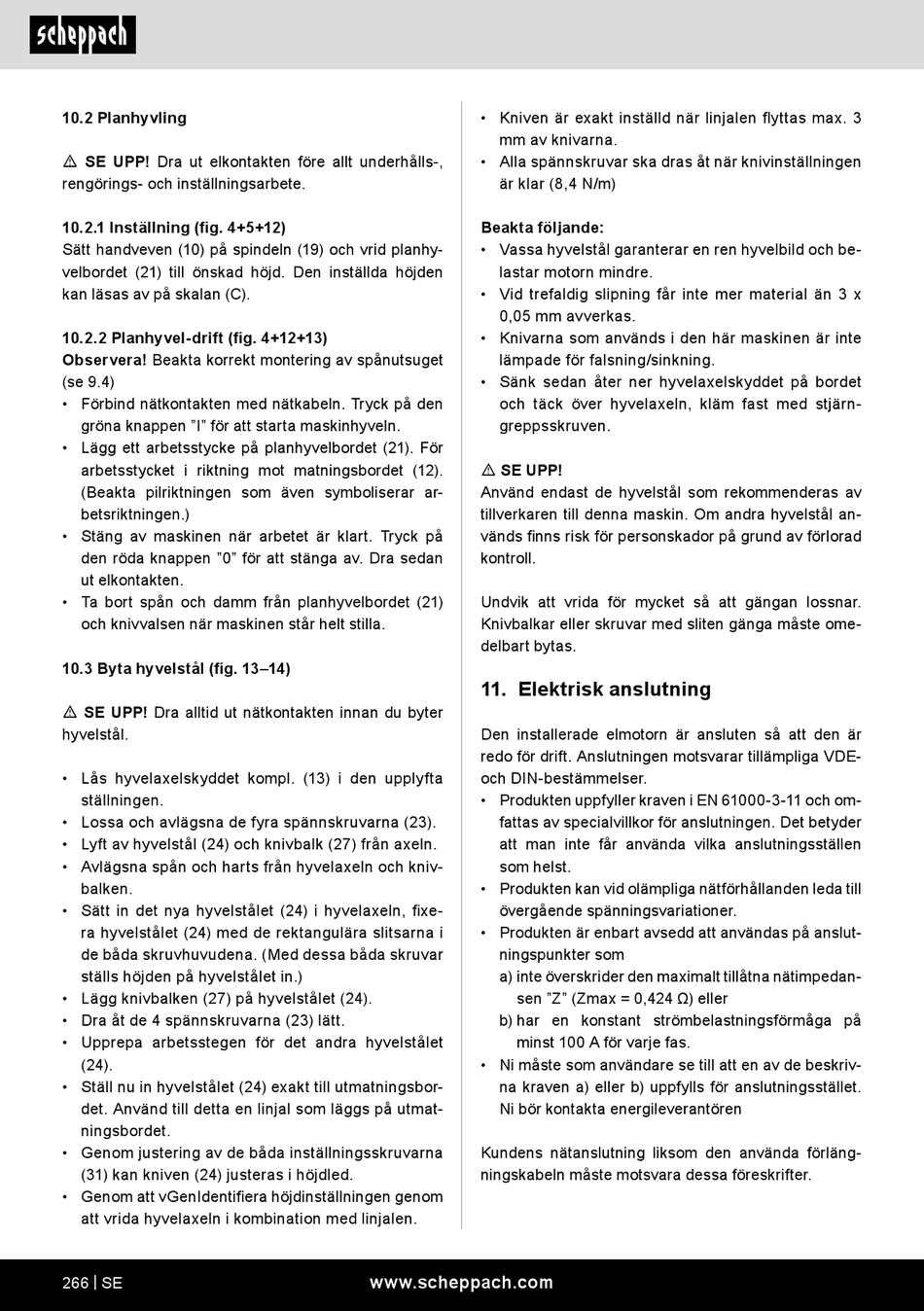

Scheppach HMS650 Originalbetriebsanleitung Seite 266

10.2 Planhyvling
m SE UPP! Dra ut elkontakten före allt underhålls-,
rengörings- och inställningsarbete.
10.2.1 Inställning (fig. 4+5+12)
Sätt handveven (10) på spindeln (19) och vrid planhy-
velbordet (21) till önskad höjd. Den inställda höjden
kan läsas av på skalan (C).
10.2.2 Planhyvel-drift (fig. 4+12+13)
Observera! Beakta korrekt montering av spånutsuget
(se 9.4)
• Förbind nätkontakten med nätkabeln. Tryck på den
gröna knappen "I" för att starta maskinhyveln.
• Lägg ett arbetsstycke på planhyvelbordet (21). För
arbetsstycket i riktning mot matningsbordet (12).
(Beakta pilriktningen som även symboliserar ar-
betsriktningen.)
• Stäng av maskinen när arbetet är klart. Tryck på
den röda knappen "0" för att stänga av. Dra sedan
ut elkontakten.
• Ta bort spån och damm från planhyvelbordet (21)
och knivvalsen när maskinen står helt stilla.
10.3 Byta hyvelstål (fig. 13–14)
m SE UPP! Dra alltid ut nätkontakten innan du byter
hyvelstål.
• Lås hyvelaxelskyddet kompl. (13) i den upplyfta
ställningen.
• Lossa och avlägsna de fyra spännskruvarna (23).
• Lyft av hyvelstål (24) och knivbalk (27) från axeln.
• Avlägsna spån och harts från hyvelaxeln och kniv-
balken.
• Sätt in det nya hyvelstålet (24) i hyvelaxeln, fixe-
ra hyvelstålet (24) med de rektangulära slitsarna i
de båda skruvhuvudena. (Med dessa båda skruvar
ställs höjden på hyvelstålet in.)
• Lägg knivbalken (27) på hyvelstålet (24).
• Dra åt de 4 spännskruvarna (23) lätt.
• Upprepa arbetsstegen för det andra hyvelstålet
(24).
• Ställ nu in hyvelstålet (24) exakt till utmatningsbor-
det. Använd till detta en linjal som läggs på utmat-
ningsbordet.
• Genom justering av de båda inställningsskruvarna
(31) kan kniven (24) justeras i höjdled.
• Genom att vGenIdentifiera höjdinställningen genom
att vrida hyvelaxeln i kombination med linjalen.
266 | SE
• Kniven är exakt inställd när linjalen flyttas max. 3
mm av knivarna.
• Alla spännskruvar ska dras åt när knivinställningen
är klar (8,4 N/m)
Beakta följande:
• Vassa hyvelstål garanterar en ren hyvelbild och be-
lastar motorn mindre.
• Vid trefaldig slipning får inte mer material än 3 x
0,05 mm avverkas.
• Knivarna som används i den här maskinen är inte
lämpade för falsning/sinkning.
• Sänk sedan åter ner hyvelaxelskyddet på bordet
och täck över hyvelaxeln, kläm fast med stjärn-
greppsskruven.
m SE UPP!
Använd endast de hyvelstål som rekommenderas av
tillverkaren till denna maskin. Om andra hyvelstål an-
vänds finns risk för personskador på grund av förlorad
kontroll.
Undvik att vrida för mycket så att gängan lossnar.
Knivbalkar eller skruvar med sliten gänga måste ome-
delbart bytas.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga VDE-
och DIN-bestämmelser.
• Produkten uppfyller kraven i EN 61000-3-11 och om-
fattas av specialvillkor för anslutningen. Det betyder
att man inte får använda vilka anslutningsställen
som helst.
• Produkten kan vid olämpliga nätförhållanden leda till
övergående spänningsvariationer.
• Produkten är enbart avsedd att användas på anslut-
ningspunkter som
a) inte överskrider den maximalt tillåtna nätimpedan-
sen "Z" (Zmax = 0,424 Ω) eller
b) har en konstant strömbelastningsförmåga på
minst 100 A för varje fas.
• Ni måste som användare se till att en av de beskriv-
na kraven a) eller b) uppfylls för anslutningsstället.
Ni bör kontakta energileverantören
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
