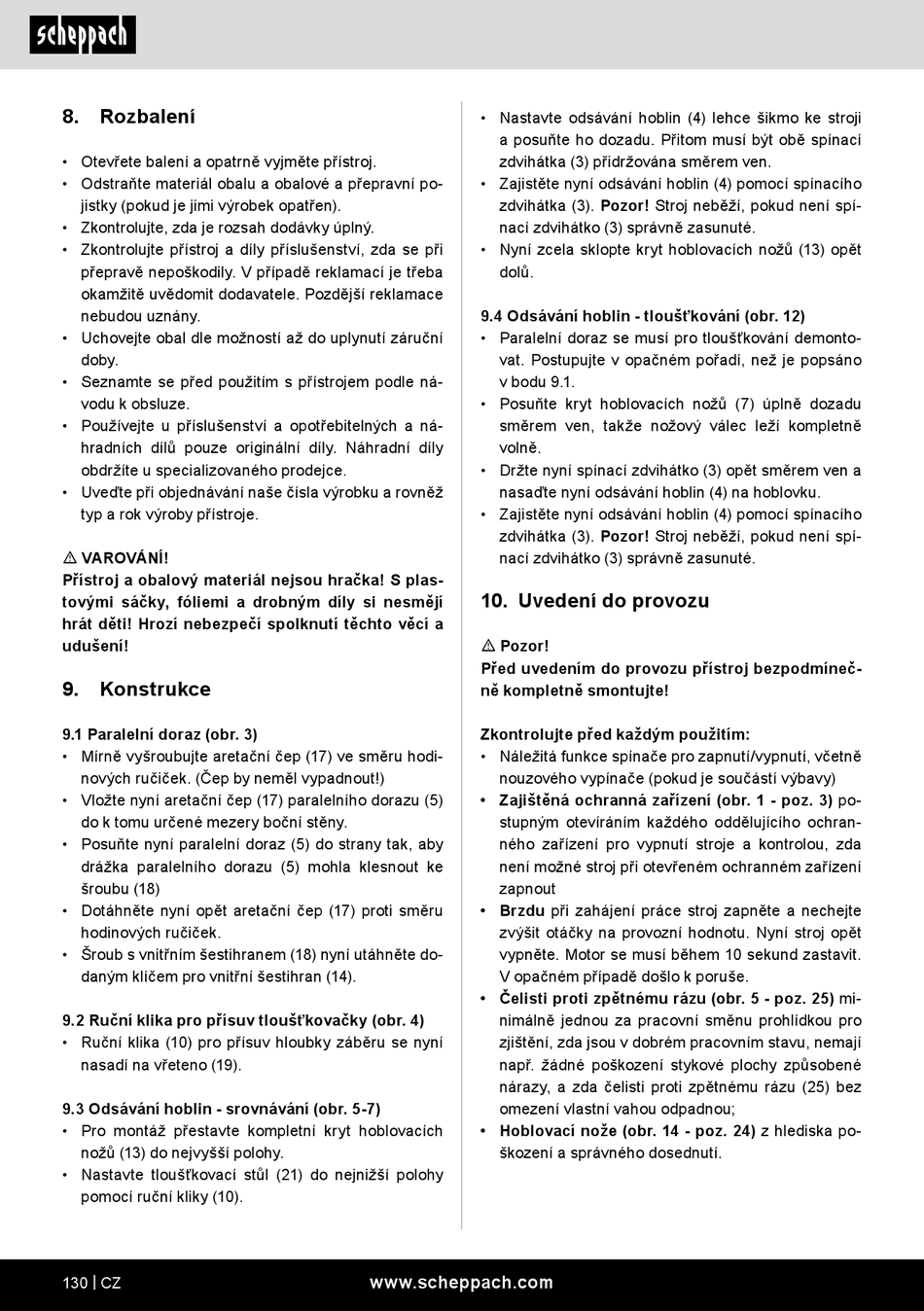

8. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
9.
Konstrukce
9.1 Paralelní doraz (obr. 3)
• Mírně vyšroubujte aretační čep (17) ve směru hodi-
nových ručiček. (Čep by neměl vypadnout!)
• Vložte nyní aretační čep (17) paralelního dorazu (5)
do k tomu určené mezery boční stěny.
• Posuňte nyní paralelní doraz (5) do strany tak, aby
drážka paralelního dorazu (5) mohla klesnout ke
šroubu (18)
• Dotáhněte nyní opět aretační čep (17) proti směru
hodinových ručiček.
• Šroub s vnitřním šestihranem (18) nyní utáhněte do-
daným klíčem pro vnitřní šestihran (14).
9.2 Ruční klika pro přísuv tloušťkovačky (obr. 4)
• Ruční klika (10) pro přísuv hloubky záběru se nyní
nasadí na vřeteno (19).
9.3 Odsávání hoblin - srovnávání (obr. 5-7)
• Pro montáž přestavte kompletní kryt hoblovacích
nožů (13) do nejvyšší polohy.
• Nastavte tloušťkovací stůl (21) do nejnižší polohy
pomocí ruční kliky (10).
130 | CZ
• Nastavte odsávání hoblin (4) lehce šikmo ke stroji
a posuňte ho dozadu. Přitom musí být obě spínací
zdvihátka (3) přidržována směrem ven.
• Zajistěte nyní odsávání hoblin (4) pomocí spínacího
zdvihátka (3). Pozor! Stroj neběží, pokud není spí-
nací zdvihátko (3) správně zasunuté.
• Nyní zcela sklopte kryt hoblovacích nožů (13) opět
dolů.
9.4 Odsávání hoblin - tloušťkování (obr. 12)
• Paralelní doraz se musí pro tloušťkování demonto-
vat. Postupujte v opačném pořadí, než je popsáno
v bodu 9.1.
• Posuňte kryt hoblovacích nožů (7) úplně dozadu
směrem ven, takže nožový válec leží kompletně
volně.
• Držte nyní spínací zdvihátko (3) opět směrem ven a
nasaďte nyní odsávání hoblin (4) na hoblovku.
• Zajistěte nyní odsávání hoblin (4) pomocí spínacího
zdvihátka (3). Pozor! Stroj neběží, pokud není spí-
nací zdvihátko (3) správně zasunuté.
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Zkontrolujte před každým použitím:
• Náležitá funkce spínače pro zapnutí/vypnutí, včetně
nouzového vypínače (pokud je součástí výbavy)
• Zajištěná ochranná zařízení (obr. 1 - poz. 3) po-
stupným otevíráním každého oddělujícího ochran-
ného zařízení pro vypnutí stroje a kontrolou, zda
není možné stroj při otevřeném ochranném zařízení
zapnout
• Brzdu při zahájení práce stroj zapněte a nechejte
zvýšit otáčky na provozní hodnotu. Nyní stroj opět
vypněte. Motor se musí během 10 sekund zastavit.
V opačném případě došlo k poruše.
• Čelisti proti zpětnému rázu (obr. 5 - poz. 25) mi-
nimálně jednou za pracovní směnu prohlídkou pro
zjištění, zda jsou v dobrém pracovním stavu, nemají
např. žádné poškození stykové plochy způsobené
nárazy, a zda čelisti proti zpětnému rázu (25) bez
omezení vlastní vahou odpadnou;
• Hoblovací nože (obr. 14 - poz. 24) z hlediska po-
škození a správného dosednutí.
