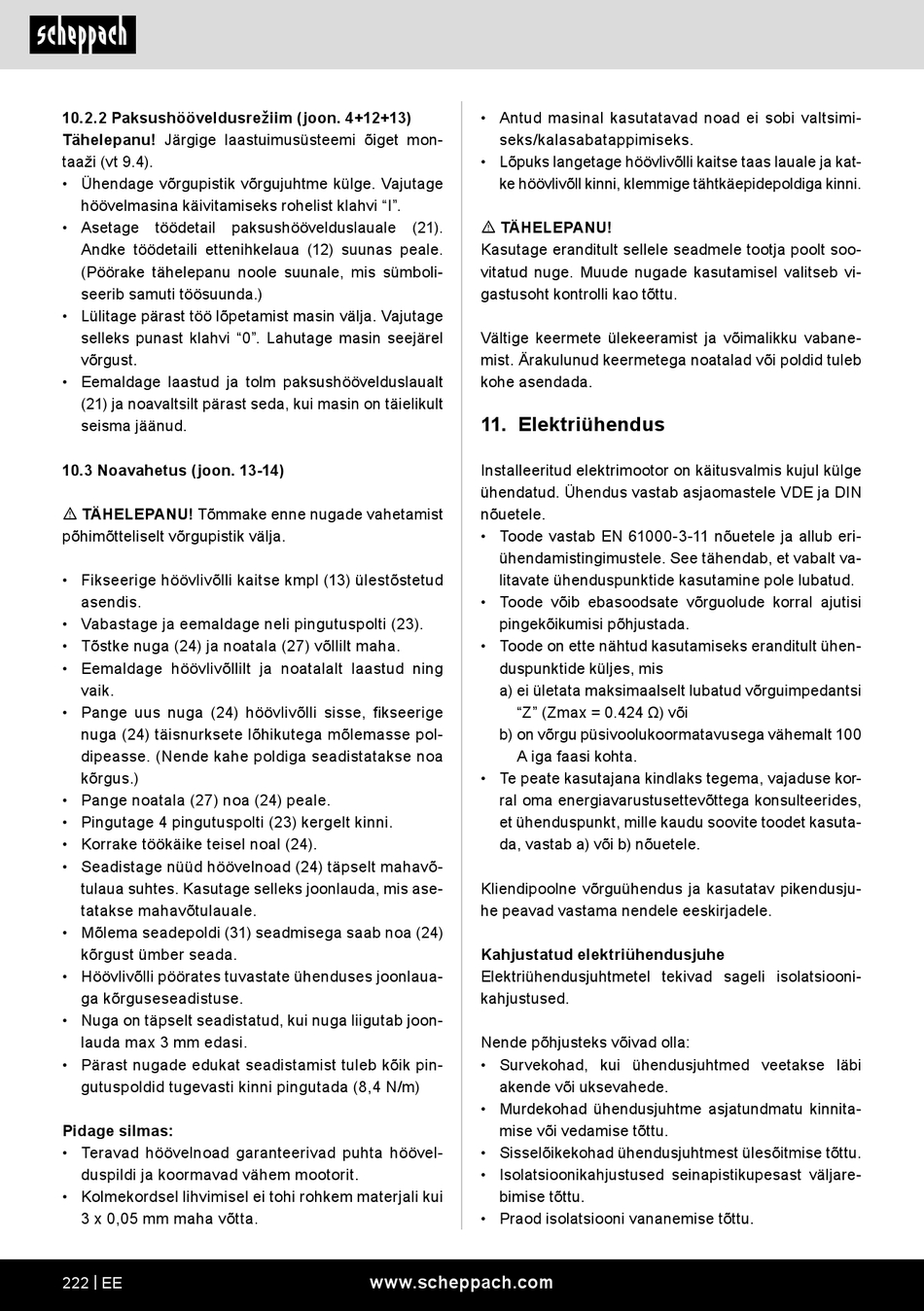

10.2.2 Paksushööveldusrežiim (joon. 4+12+13)
Tähelepanu! Järgige laastuimusüsteemi õiget mon-
taaži (vt 9.4).
• Ühendage võrgupistik võrgujuhtme külge. Vajutage
höövelmasina käivitamiseks rohelist klahvi "I".
• Asetage
töödetail
paksushöövelduslauale
Andke töödetaili ettenihkelaua (12) suunas peale.
(Pöörake tähelepanu noole suunale, mis sümboli-
seerib samuti töösuunda.)
• Lülitage pärast töö lõpetamist masin välja. Vajutage
selleks punast klahvi "0". Lahutage masin seejärel
võrgust.
• Eemaldage laastud ja tolm paksushöövelduslaualt
(21) ja noavaltsilt pärast seda, kui masin on täielikult
seisma jäänud.
10.3 Noavahetus (joon. 13-14)
m TÄHELEPANU! Tõmmake enne nugade vahetamist
põhimõtteliselt võrgupistik välja.
• Fikseerige höövlivõlli kaitse kmpl (13) ülestõstetud
asendis.
• Vabastage ja eemaldage neli pingutuspolti (23).
• Tõstke nuga (24) ja noatala (27) võllilt maha.
• Eemaldage höövlivõllilt ja noatalalt laastud ning
vaik.
• Pange uus nuga (24) höövlivõlli sisse, fikseerige
nuga (24) täisnurksete lõhikutega mõlemasse pol-
dipeasse. (Nende kahe poldiga seadistatakse noa
kõrgus.)
• Pange noatala (27) noa (24) peale.
• Pingutage 4 pingutuspolti (23) kergelt kinni.
• Korrake töökäike teisel noal (24).
• Seadistage nüüd höövelnoad (24) täpselt mahavõ-
tulaua suhtes. Kasutage selleks joonlauda, mis ase-
tatakse mahavõtulauale.
• Mõlema seadepoldi (31) seadmisega saab noa (24)
kõrgust ümber seada.
• Höövlivõlli pöörates tuvastate ühenduses joonlaua-
ga kõrguseseadistuse.
• Nuga on täpselt seadistatud, kui nuga liigutab joon-
lauda max 3 mm edasi.
• Pärast nugade edukat seadistamist tuleb kõik pin-
gutuspoldid tugevasti kinni pingutada (8,4 N/m)
Pidage silmas:
• Teravad höövelnoad garanteerivad puhta höövel-
duspildi ja koormavad vähem mootorit.
• Kolmekordsel lihvimisel ei tohi rohkem materjali kui
3 x 0,05 mm maha võtta.
222 | EE
• Antud masinal kasutatavad noad ei sobi valtsimi-
seks/kalasabatappimiseks.
• Lõpuks langetage höövlivõlli kaitse taas lauale ja kat-
ke höövlivõll kinni, klemmige tähtkäepidepoldiga kinni.
(21).
m TÄHELEPANU!
Kasutage eranditult sellele seadmele tootja poolt soo-
vitatud nuge. Muude nugade kasutamisel valitseb vi-
gastusoht kontrolli kao tõttu.
Vältige keermete ülekeeramist ja võimalikku vabane-
mist. Ärakulunud keermetega noatalad või poldid tuleb
kohe asendada.
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge
ühendatud. Ühendus vastab asjaomastele VDE ja DIN
nõuetele.
• Toode vastab EN 61000-3-11 nõuetele ja allub eri-
ühendamistingimustele. See tähendab, et vabalt va-
litavate ühenduspunktide kasutamine pole lubatud.
• Toode võib ebasoodsate võrguolude korral ajutisi
pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks eranditult ühen-
duspunktide küljes, mis
a) ei ületata maksimaalselt lubatud võrguimpedantsi
"Z" (Zmax = 0.424 Ω) või
b) on võrgu püsivoolukoormatavusega vähemalt 100
A iga faasi kohta.
• Te peate kasutajana kindlaks tegema, vajaduse kor-
ral oma energiavarustusettevõttega konsulteerides,
et ühenduspunkt, mille kaudu soovite toodet kasuta-
da, vastab a) või b) nõuetele.
Kliendipoolne võrguühendus ja kasutatav pikendusju-
he peavad vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
