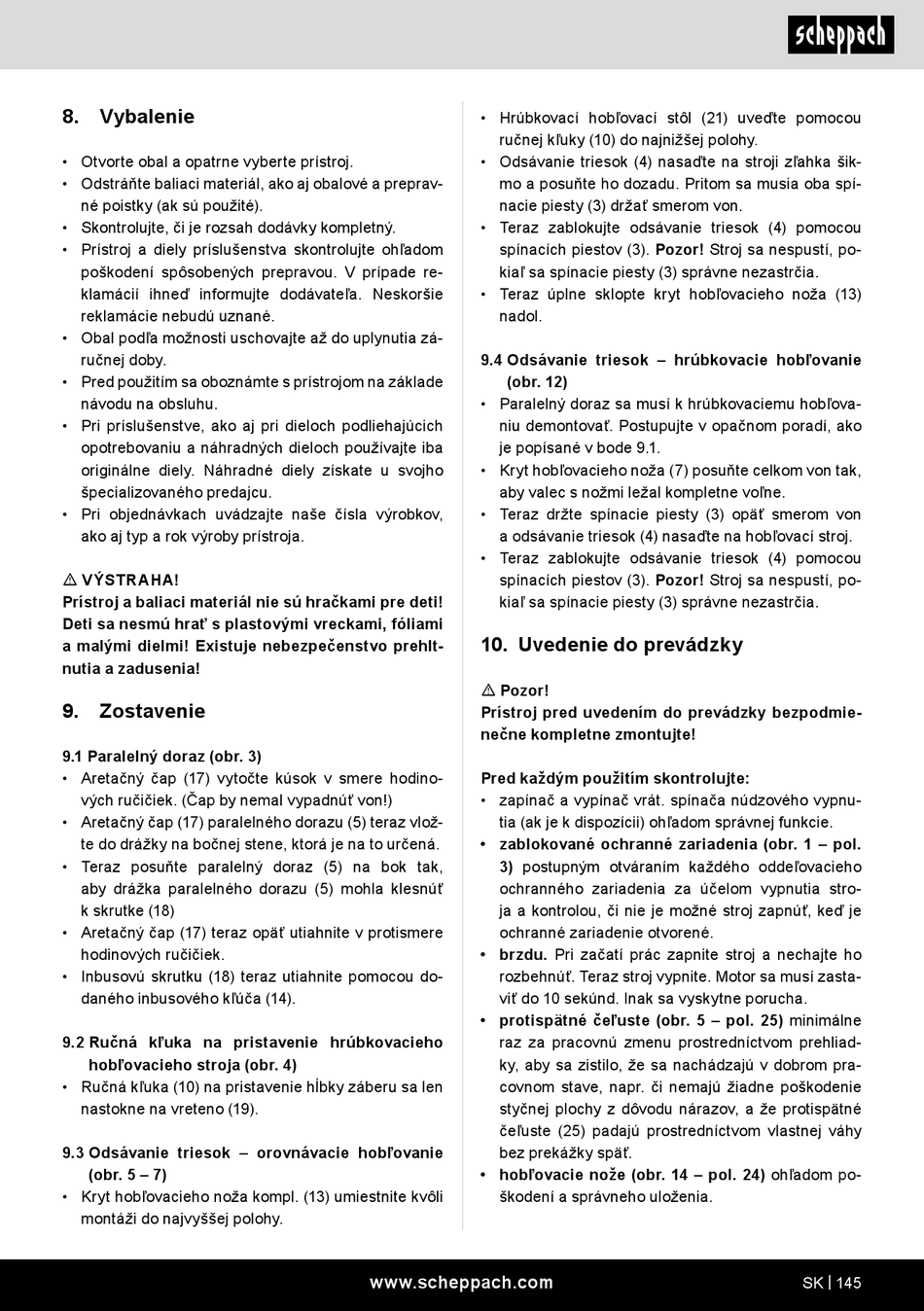

8. Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m VÝSTRAHA!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
9.
Zostavenie
9.1 Paralelný doraz (obr. 3)
• Aretačný čap (17) vytočte kúsok v smere hodino-
vých ručičiek. (Čap by nemal vypadnúť von!)
• Aretačný čap (17) paralelného dorazu (5) teraz vlož-
te do drážky na bočnej stene, ktorá je na to určená.
• Teraz posuňte paralelný doraz (5) na bok tak,
aby drážka paralelného dorazu (5) mohla klesnúť
k skrutke (18)
• Aretačný čap (17) teraz opäť utiahnite v protismere
hodinových ručičiek.
• Inbusovú skrutku (18) teraz utiahnite pomocou do-
daného inbusového kľúča (14).
9.2 Ručná kľuka na pristavenie hrúbkovacieho
hobľovacieho stroja (obr. 4)
• Ručná kľuka (10) na pristavenie hĺbky záberu sa len
nastokne na vreteno (19).
9.3 Odsávanie triesok – orovnávacie hobľovanie
(obr. 5 – 7)
• Kryt hobľovacieho noža kompl. (13) umiestnite kvôli
montáži do najvyššej polohy.
• Hrúbkovací hobľovací stôl (21) uveďte pomocou
ručnej kľuky (10) do najnižšej polohy.
• Odsávanie triesok (4) nasaďte na stroji zľahka šik-
mo a posuňte ho dozadu. Pritom sa musia oba spí-
nacie piesty (3) držať smerom von.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
• Teraz úplne sklopte kryt hobľovacieho noža (13)
nadol.
9.4 Odsávanie triesok – hrúbkovacie hobľovanie
(obr. 12)
• Paralelný doraz sa musí k hrúbkovaciemu hobľova-
niu demontovať. Postupujte v opačnom poradí, ako
je popísané v bode 9.1.
• Kryt hobľovacieho noža (7) posuňte celkom von tak,
aby valec s nožmi ležal kompletne voľne.
• Teraz držte spínacie piesty (3) opäť smerom von
a odsávanie triesok (4) nasaďte na hobľovací stroj.
• Teraz zablokujte odsávanie triesok (4) pomocou
spínacích piestov (3). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (3) správne nezastrčia.
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Pred každým použitím skontrolujte:
• zapínač a vypínač vrát. spínača núdzového vypnu-
tia (ak je k dispozícii) ohľadom správnej funkcie.
• zablokované ochranné zariadenia (obr. 1 – pol.
3) postupným otváraním každého oddeľovacieho
ochranného zariadenia za účelom vypnutia stro-
ja a kontrolou, či nie je možné stroj zapnúť, keď je
ochranné zariadenie otvorené.
• brzdu. Pri začatí prác zapnite stroj a nechajte ho
rozbehnúť. Teraz stroj vypnite. Motor sa musí zasta-
viť do 10 sekúnd. Inak sa vyskytne porucha.
• protispätné čeľuste (obr. 5 – pol. 25) minimálne
raz za pracovnú zmenu prostredníctvom prehliad-
ky, aby sa zistilo, že sa nachádzajú v dobrom pra-
covnom stave, napr. či nemajú žiadne poškodenie
styčnej plochy z dôvodu nárazov, a že protispätné
čeľuste (25) padajú prostredníctvom vlastnej váhy
bez prekážky späť.
• hobľovacie nože (obr. 14 – pol. 24) ohľadom po-
škodení a správneho uloženia.
www.scheppach.com
SK | 145
