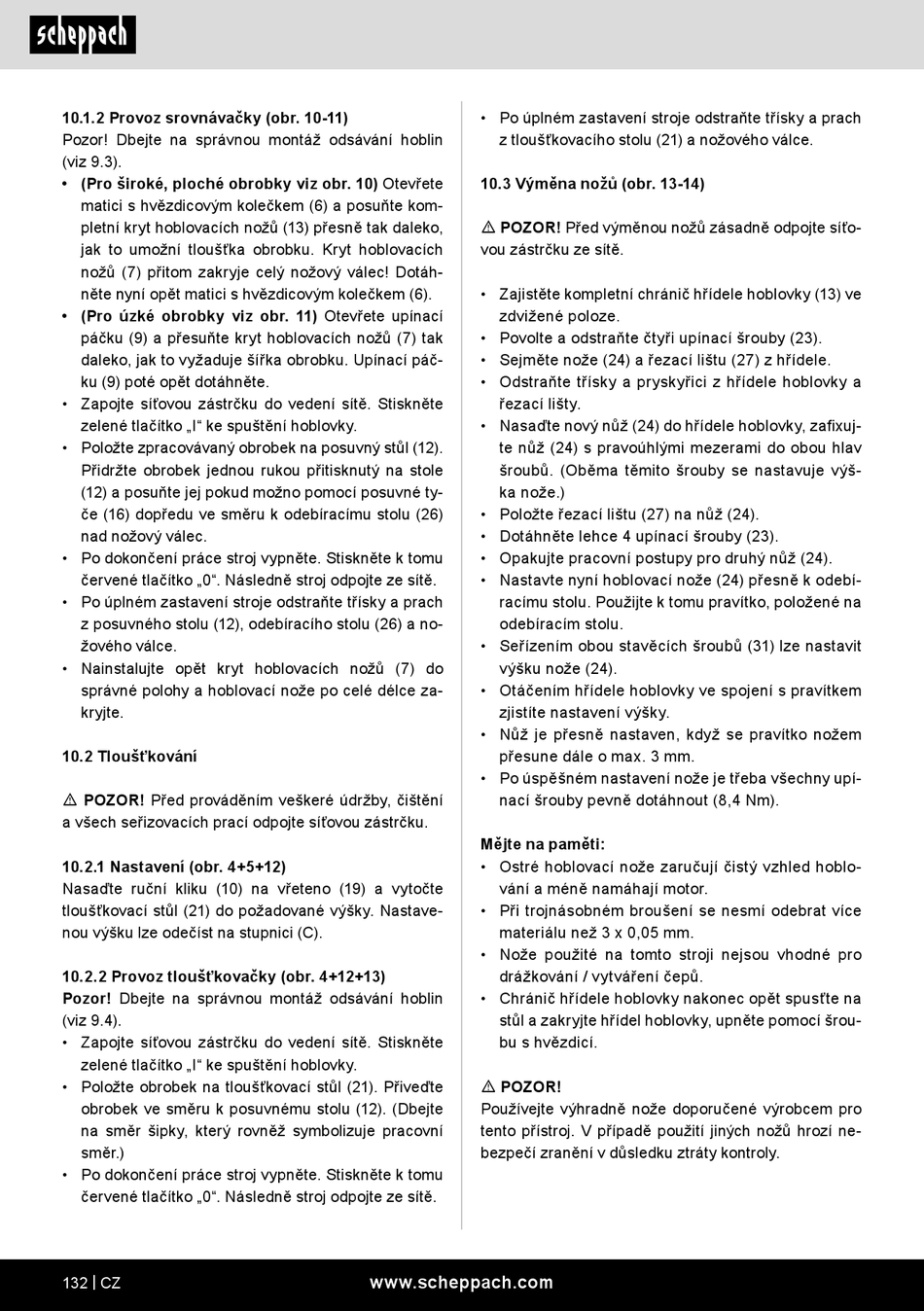

10.1.2 Provoz srovnávačky (obr. 10-11)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 9.3).
• (Pro široké, ploché obrobky viz obr. 10) Otevřete
matici s hvězdicovým kolečkem (6) a posuňte kom-
pletní kryt hoblovacích nožů (13) přesně tak daleko,
jak to umožní tloušťka obrobku. Kryt hoblovacích
nožů (7) přitom zakryje celý nožový válec! Dotáh-
něte nyní opět matici s hvězdicovým kolečkem (6).
• (Pro úzké obrobky viz obr. 11) Otevřete upínací
páčku (9) a přesuňte kryt hoblovacích nožů (7) tak
daleko, jak to vyžaduje šířka obrobku. Upínací páč-
ku (9) poté opět dotáhněte.
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky.
• Položte zpracovávaný obrobek na posuvný stůl (12).
Přidržte obrobek jednou rukou přitisknutý na stole
(12) a posuňte jej pokud možno pomocí posuvné ty-
če (16) dopředu ve směru k odebíracímu stolu (26)
nad nožový válec.
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z posuvného stolu (12), odebíracího stolu (26) a no-
žového válce.
• Nainstalujte opět kryt hoblovacích nožů (7) do
správné polohy a hoblovací nože po celé délce za-
kryjte.
10.2 Tloušťkování
m POZOR! Před prováděním veškeré údržby, čištění
a všech seřizovacích prací odpojte síťovou zástrčku.
10.2.1 Nastavení (obr. 4+5+12)
Nasaďte ruční kliku (10) na vřeteno (19) a vytočte
tloušťkovací stůl (21) do požadované výšky. Nastave-
nou výšku lze odečíst na stupnici (C).
10.2.2 Provoz tloušťkovačky (obr. 4+12+13)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 9.4).
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky.
• Položte obrobek na tloušťkovací stůl (21). Přiveďte
obrobek ve směru k posuvnému stolu (12). (Dbejte
na směr šipky, který rovněž symbolizuje pracovní
směr.)
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
132 | CZ
• Po úplném zastavení stroje odstraňte třísky a prach
z tloušťkovacího stolu (21) a nožového válce.
10.3 Výměna nožů (obr. 13-14)
m POZOR! Před výměnou nožů zásadně odpojte síťo-
vou zástrčku ze sítě.
• Zajistěte kompletní chránič hřídele hoblovky (13) ve
zdvižené poloze.
• Povolte a odstraňte čtyři upínací šrouby (23).
• Sejměte nože (24) a řezací lištu (27) z hřídele.
• Odstraňte třísky a pryskyřici z hřídele hoblovky a
řezací lišty.
• Nasaďte nový nůž (24) do hřídele hoblovky, zafixuj-
te nůž (24) s pravoúhlými mezerami do obou hlav
šroubů. (Oběma těmito šrouby se nastavuje výš-
ka nože.)
• Položte řezací lištu (27) na nůž (24).
• Dotáhněte lehce 4 upínací šrouby (23).
• Opakujte pracovní postupy pro druhý nůž (24).
• Nastavte nyní hoblovací nože (24) přesně k odebí-
racímu stolu. Použijte k tomu pravítko, položené na
odebíracím stolu.
• Seřízením obou stavěcích šroubů (31) lze nastavit
výšku nože (24).
• Otáčením hřídele hoblovky ve spojení s pravítkem
zjistíte nastavení výšky.
• Nůž je přesně nastaven, když se pravítko nožem
přesune dále o max. 3 mm.
• Po úspěšném nastavení nože je třeba všechny upí-
nací šrouby pevně dotáhnout (8,4 Nm).
Mějte na paměti:
• Ostré hoblovací nože zaručují čistý vzhled hoblo-
vání a méně namáhají motor.
• Při trojnásobném broušení se nesmí odebrat více
materiálu než 3 x 0,05 mm.
• Nože použité na tomto stroji nejsou vhodné pro
drážkování / vytváření čepů.
• Chránič hřídele hoblovky nakonec opět spusťte na
stůl a zakryjte hřídel hoblovky, upněte pomocí šrou-
bu s hvězdicí.
m POZOR!
Používejte výhradně nože doporučené výrobcem pro
tento přístroj. V případě použití jiných nožů hrozí ne-
bezpečí zranění v důsledku ztráty kontroly.
