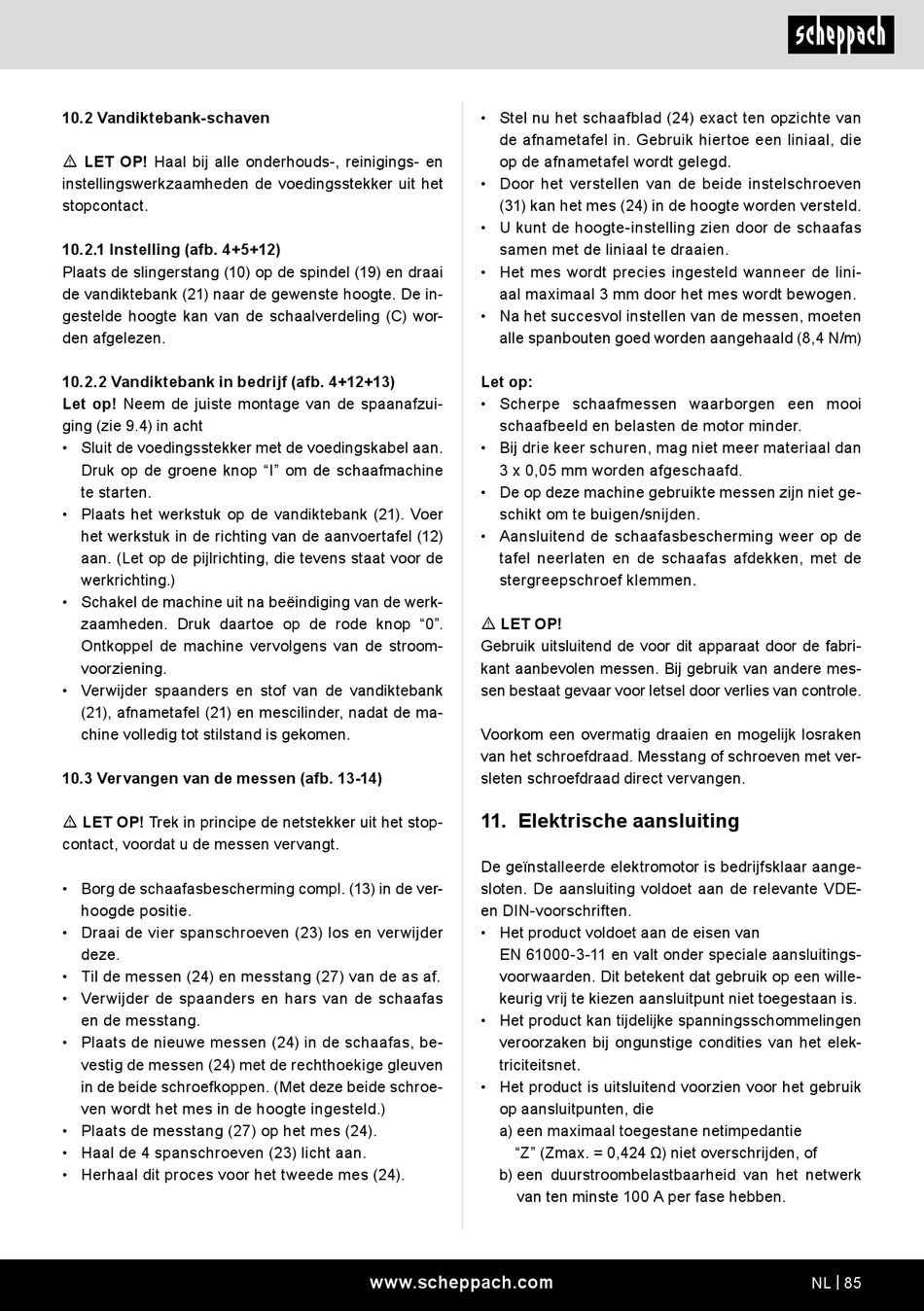

Scheppach HMS650 Originalbetriebsanleitung Seite 85

10.2 Vandiktebank-schaven
m LET OP! Haal bij alle onderhouds-, reinigings- en
instellingswerkzaamheden de voedingsstekker uit het
stopcontact.
10.2.1 Instelling (afb. 4+5+12)
Plaats de slingerstang (10) op de spindel (19) en draai
de vandiktebank (21) naar de gewenste hoogte. De in-
gestelde hoogte kan van de schaalverdeling (C) wor-
den afgelezen.
10.2.2 Vandiktebank in bedrijf (afb. 4+12+13)
Let op! Neem de juiste montage van de spaanafzui-
ging (zie 9.4) in acht
• Sluit de voedingsstekker met de voedingskabel aan.
Druk op de groene knop "I" om de schaafmachine
te starten.
• Plaats het werkstuk op de vandiktebank (21). Voer
het werkstuk in de richting van de aanvoertafel (12)
aan. (Let op de pijlrichting, die tevens staat voor de
werkrichting.)
• Schakel de machine uit na beëindiging van de werk-
zaamheden. Druk daartoe op de rode knop "0".
Ontkoppel de machine vervolgens van de stroom-
voorziening.
• Verwijder spaanders en stof van de vandiktebank
(21), afnametafel (21) en mescilinder, nadat de ma-
chine volledig tot stilstand is gekomen.
10.3 Vervangen van de messen (afb. 13-14)
m LET OP! Trek in principe de netstekker uit het stop-
contact, voordat u de messen vervangt.
• Borg de schaafasbescherming compl. (13) in de ver-
hoogde positie.
• Draai de vier spanschroeven (23) los en verwijder
deze.
• Til de messen (24) en messtang (27) van de as af.
• Verwijder de spaanders en hars van de schaafas
en de messtang.
• Plaats de nieuwe messen (24) in de schaafas, be-
vestig de messen (24) met de rechthoekige gleuven
in de beide schroefkoppen. (Met deze beide schroe-
ven wordt het mes in de hoogte ingesteld.)
• Plaats de messtang (27) op het mes (24).
• Haal de 4 spanschroeven (23) licht aan.
• Herhaal dit proces voor het tweede mes (24).
• Stel nu het schaafblad (24) exact ten opzichte van
de afnametafel in. Gebruik hiertoe een liniaal, die
op de afnametafel wordt gelegd.
• Door het verstellen van de beide instelschroeven
(31) kan het mes (24) in de hoogte worden versteld.
• U kunt de hoogte-instelling zien door de schaafas
samen met de liniaal te draaien.
• Het mes wordt precies ingesteld wanneer de lini-
aal maximaal 3 mm door het mes wordt bewogen.
• Na het succesvol instellen van de messen, moeten
alle spanbouten goed worden aangehaald (8,4 N/m)
Let op:
• Scherpe schaafmessen waarborgen een mooi
schaafbeeld en belasten de motor minder.
• Bij drie keer schuren, mag niet meer materiaal dan
3 x 0,05 mm worden afgeschaafd.
• De op deze machine gebruikte messen zijn niet ge-
schikt om te buigen/snijden.
• Aansluitend de schaafasbescherming weer op de
tafel neerlaten en de schaafas afdekken, met de
stergreepschroef klemmen.
m LET OP!
Gebruik uitsluitend de voor dit apparaat door de fabri-
kant aanbevolen messen. Bij gebruik van andere mes-
sen bestaat gevaar voor letsel door verlies van controle.
Voorkom een overmatig draaien en mogelijk losraken
van het schroefdraad. Messtang of schroeven met ver-
sleten schroefdraad direct vervangen.
11. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aange-
sloten. De aansluiting voldoet aan de relevante VDE-
en DIN-voorschriften.
• Het product voldoet aan de eisen van
EN 61000-3-11 en valt onder speciale aansluitings-
voorwaarden. Dit betekent dat gebruik op een wille-
keurig vrij te kiezen aansluitpunt niet toegestaan is.
• Het product kan tijdelijke spanningsschommelingen
veroorzaken bij ongunstige condities van het elek-
triciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik
op aansluitpunten, die
a) een maximaal toegestane netimpedantie
"Z" (Zmax. = 0,424 Ω) niet overschrijden, of
b) een duurstroombelastbaarheid van het netwerk
van ten minste 100 A per fase hebben.
