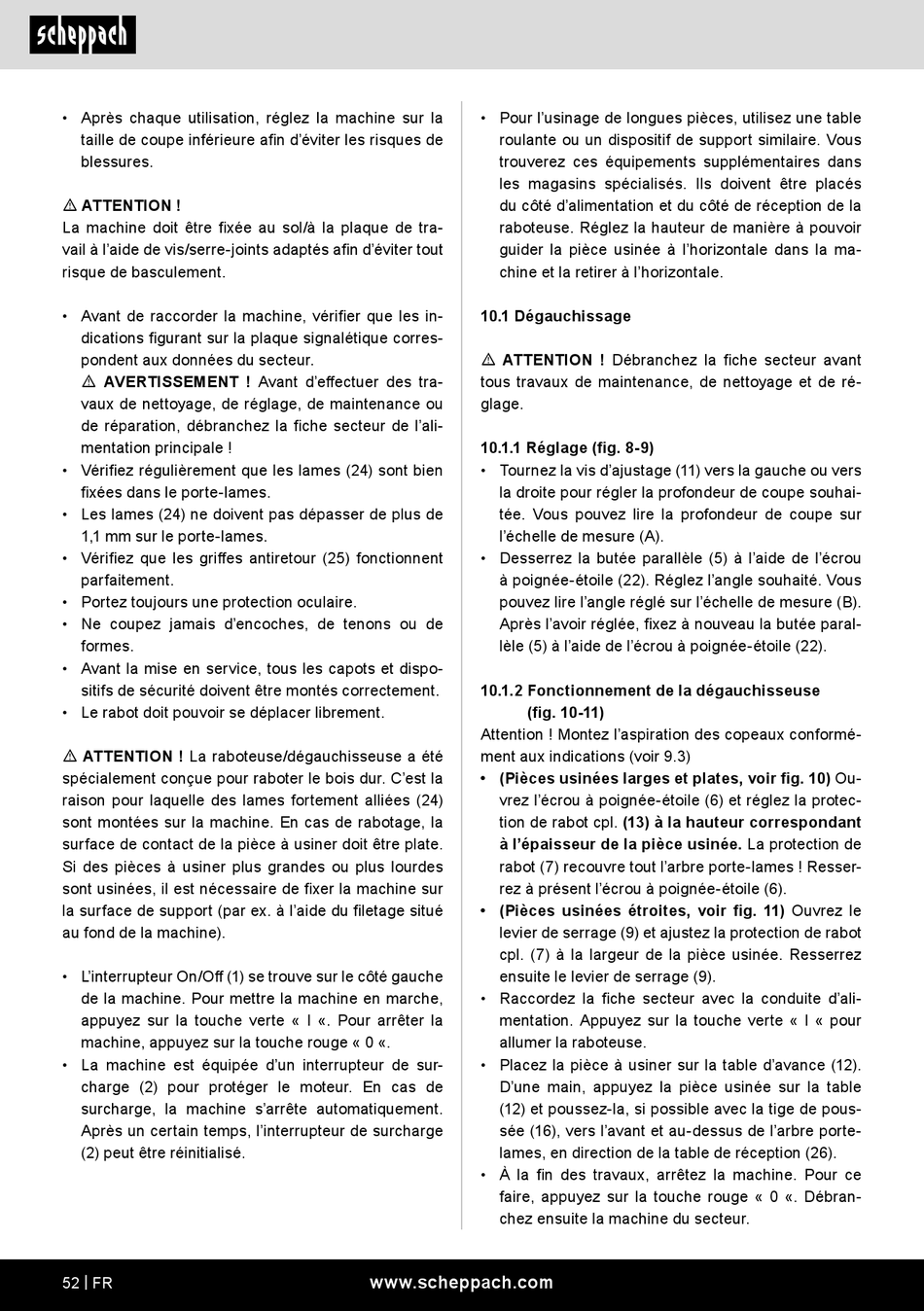

Scheppach HMS650 Originalbetriebsanleitung Seite 52

• Après chaque utilisation, réglez la machine sur la
taille de coupe inférieure afin d'éviter les risques de
blessures.
m ATTENTION !
La machine doit être fixée au sol/à la plaque de tra-
vail à l'aide de vis/serre-joints adaptés afin d'éviter tout
risque de basculement.
• Avant de raccorder la machine, vérifier que les in-
dications figurant sur la plaque signalétique corres-
pondent aux données du secteur.
m AVERTISSEMENT ! Avant d'effectuer des tra-
vaux de nettoyage, de réglage, de maintenance ou
de réparation, débranchez la fiche secteur de l'ali-
mentation principale !
• Vérifiez régulièrement que les lames (24) sont bien
fixées dans le porte-lames.
• Les lames (24) ne doivent pas dépasser de plus de
1,1 mm sur le porte-lames.
• Vérifiez que les griffes antiretour (25) fonctionnent
parfaitement.
• Portez toujours une protection oculaire.
• Ne coupez jamais d'encoches, de tenons ou de
formes.
• Avant la mise en service, tous les capots et dispo-
sitifs de sécurité doivent être montés correctement.
• Le rabot doit pouvoir se déplacer librement.
m ATTENTION ! La raboteuse/dégauchisseuse a été
spécialement conçue pour raboter le bois dur. C'est la
raison pour laquelle des lames fortement alliées (24)
sont montées sur la machine. En cas de rabotage, la
surface de contact de la pièce à usiner doit être plate.
Si des pièces à usiner plus grandes ou plus lourdes
sont usinées, il est nécessaire de fixer la machine sur
la surface de support (par ex. à l'aide du filetage situé
au fond de la machine).
• L'interrupteur On/Off (1) se trouve sur le côté gauche
de la machine. Pour mettre la machine en marche,
appuyez sur la touche verte « I «. Pour arrêter la
machine, appuyez sur la touche rouge « 0 «.
• La machine est équipée d'un interrupteur de sur-
charge (2) pour protéger le moteur. En cas de
surcharge, la machine s'arrête automatiquement.
Après un certain temps, l'interrupteur de surcharge
(2) peut être réinitialisé.
52 | FR
• Pour l'usinage de longues pièces, utilisez une table
roulante ou un dispositif de support similaire. Vous
trouverez ces équipements supplémentaires dans
les magasins spécialisés. Ils doivent être placés
du côté d'alimentation et du côté de réception de la
raboteuse. Réglez la hauteur de manière à pouvoir
guider la pièce usinée à l'horizontale dans la ma-
chine et la retirer à l'horizontale.
10.1 Dégauchissage
m ATTENTION ! Débranchez la fiche secteur avant
tous travaux de maintenance, de nettoyage et de ré-
glage.
10.1.1 Réglage (fig. 8-9)
• Tournez la vis d'ajustage (11) vers la gauche ou vers
la droite pour régler la profondeur de coupe souhai-
tée. Vous pouvez lire la profondeur de coupe sur
l'échelle de mesure (A).
• Desserrez la butée parallèle (5) à l'aide de l'écrou
à poignée-étoile (22). Réglez l'angle souhaité. Vous
pouvez lire l'angle réglé sur l'échelle de mesure (B).
Après l'avoir réglée, fixez à nouveau la butée paral-
lèle (5) à l'aide de l'écrou à poignée-étoile (22).
10.1.2 Fonctionnement de la dégauchisseuse
(fig. 10-11)
Attention ! Montez l'aspiration des copeaux conformé-
ment aux indications (voir 9.3)
• (Pièces usinées larges et plates, voir fig. 10) Ou-
vrez l'écrou à poignée-étoile (6) et réglez la protec-
tion de rabot cpl. (13) à la hauteur correspondant
à l'épaisseur de la pièce usinée. La protection de
rabot (7) recouvre tout l'arbre porte-lames ! Resser-
rez à présent l'écrou à poignée-étoile (6).
• (Pièces usinées étroites, voir fig. 11) Ouvrez le
levier de serrage (9) et ajustez la protection de rabot
cpl. (7) à la largeur de la pièce usinée. Resserrez
ensuite le levier de serrage (9).
• Raccordez la fiche secteur avec la conduite d'ali-
mentation. Appuyez sur la touche verte « I « pour
allumer la raboteuse.
• Placez la pièce à usiner sur la table d'avance (12).
D'une main, appuyez la pièce usinée sur la table
(12) et poussez-la, si possible avec la tige de pous-
sée (16), vers l'avant et au-dessus de l'arbre porte-
lames, en direction de la table de réception (26).
• À la fin des travaux, arrêtez la machine. Pour ce
faire, appuyez sur la touche rouge « 0 «. Débran-
chez ensuite la machine du secteur.
