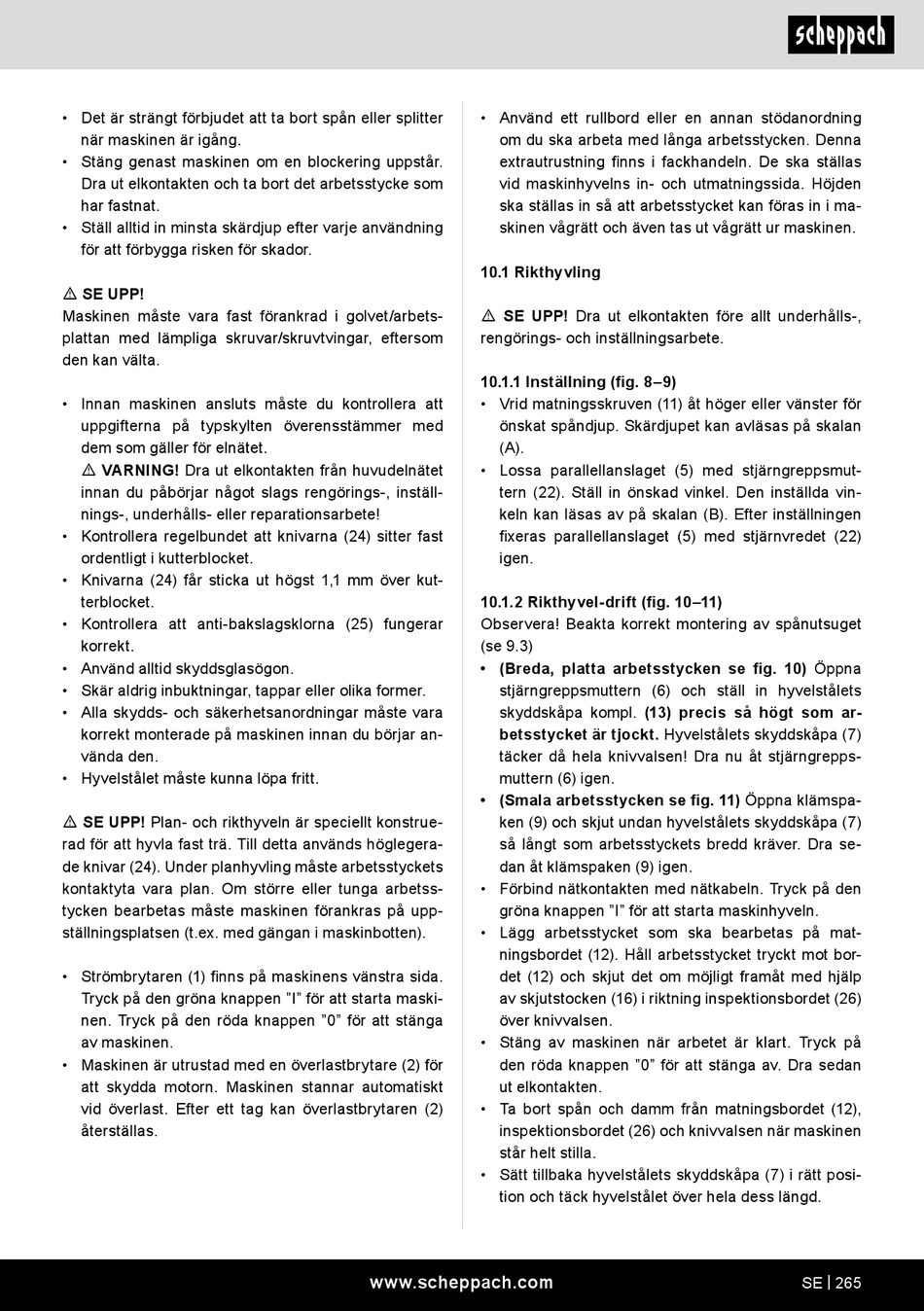

• Det är strängt förbjudet att ta bort spån eller splitter
när maskinen är igång.
• Stäng genast maskinen om en blockering uppstår.
Dra ut elkontakten och ta bort det arbetsstycke som
har fastnat.
• Ställ alltid in minsta skärdjup efter varje användning
för att förbygga risken för skador.
m SE UPP!
Maskinen måste vara fast förankrad i golvet/arbets-
plattan med lämpliga skruvar/skruvtvingar, eftersom
den kan välta.
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med
dem som gäller för elnätet.
m VARNING! Dra ut elkontakten från huvudelnätet
innan du påbörjar något slags rengörings-, inställ-
nings-, underhålls- eller reparationsarbete!
• Kontrollera regelbundet att knivarna (24) sitter fast
ordentligt i kutterblocket.
• Knivarna (24) får sticka ut högst 1,1 mm över kut-
terblocket.
• Kontrollera att anti-bakslagsklorna (25) fungerar
korrekt.
• Använd alltid skyddsglasögon.
• Skär aldrig inbuktningar, tappar eller olika former.
• Alla skydds- och säkerhetsanordningar måste vara
korrekt monterade på maskinen innan du börjar an-
vända den.
• Hyvelstålet måste kunna löpa fritt.
m SE UPP! Plan- och rikthyveln är speciellt konstrue-
rad för att hyvla fast trä. Till detta används höglegera-
de knivar (24). Under planhyvling måste arbetsstyckets
kontaktyta vara plan. Om större eller tunga arbetss-
tycken bearbetas måste maskinen förankras på upp-
ställningsplatsen (t.ex. med gängan i maskinbotten).
• Strömbrytaren (1) finns på maskinens vänstra sida.
Tryck på den gröna knappen "I" för att starta maski-
nen. Tryck på den röda knappen "0" för att stänga
av maskinen.
• Maskinen är utrustad med en överlastbrytare (2) för
att skydda motorn. Maskinen stannar automatiskt
vid överlast. Efter ett tag kan överlastbrytaren (2)
återställas.
• Använd ett rullbord eller en annan stödanordning
om du ska arbeta med långa arbetsstycken. Denna
extrautrustning finns i fackhandeln. De ska ställas
vid maskinhyvelns in- och utmatningssida. Höjden
ska ställas in så att arbetsstycket kan föras in i ma-
skinen vågrätt och även tas ut vågrätt ur maskinen.
10.1 Rikthyvling
m SE UPP! Dra ut elkontakten före allt underhålls-,
rengörings- och inställningsarbete.
10.1.1 Inställning (fig. 8–9)
• Vrid matningsskruven (11) åt höger eller vänster för
önskat spåndjup. Skärdjupet kan avläsas på skalan
(A).
• Lossa parallellanslaget (5) med stjärngreppsmut-
tern (22). Ställ in önskad vinkel. Den inställda vin-
keln kan läsas av på skalan (B). Efter inställningen
fixeras parallellanslaget (5) med stjärnvredet (22)
igen.
10.1.2 Rikthyvel-drift (fig. 10–11)
Observera! Beakta korrekt montering av spånutsuget
(se 9.3)
• (Breda, platta arbetsstycken se fig. 10) Öppna
stjärngreppsmuttern (6) och ställ in hyvelstålets
skyddskåpa kompl. (13) precis så högt som ar-
betsstycket är tjockt. Hyvelstålets skyddskåpa (7)
täcker då hela knivvalsen! Dra nu åt stjärngrepps-
muttern (6) igen.
• (Smala arbetsstycken se fig. 11) Öppna klämspa-
ken (9) och skjut undan hyvelstålets skyddskåpa (7)
så långt som arbetsstyckets bredd kräver. Dra se-
dan åt klämspaken (9) igen.
• Förbind nätkontakten med nätkabeln. Tryck på den
gröna knappen "I" för att starta maskinhyveln.
• Lägg arbetsstycket som ska bearbetas på mat-
ningsbordet (12). Håll arbetsstycket tryckt mot bor-
det (12) och skjut det om möjligt framåt med hjälp
av skjutstocken (16) i riktning inspektionsbordet (26)
över knivvalsen.
• Stäng av maskinen när arbetet är klart. Tryck på
den röda knappen "0" för att stänga av. Dra sedan
ut elkontakten.
• Ta bort spån och damm från matningsbordet (12),
inspektionsbordet (26) och knivvalsen när maskinen
står helt stilla.
• Sätt tillbaka hyvelstålets skyddskåpa (7) i rätt posi-
tion och täck hyvelstålet över hela dess längd.
www.scheppach.com
SE | 265
