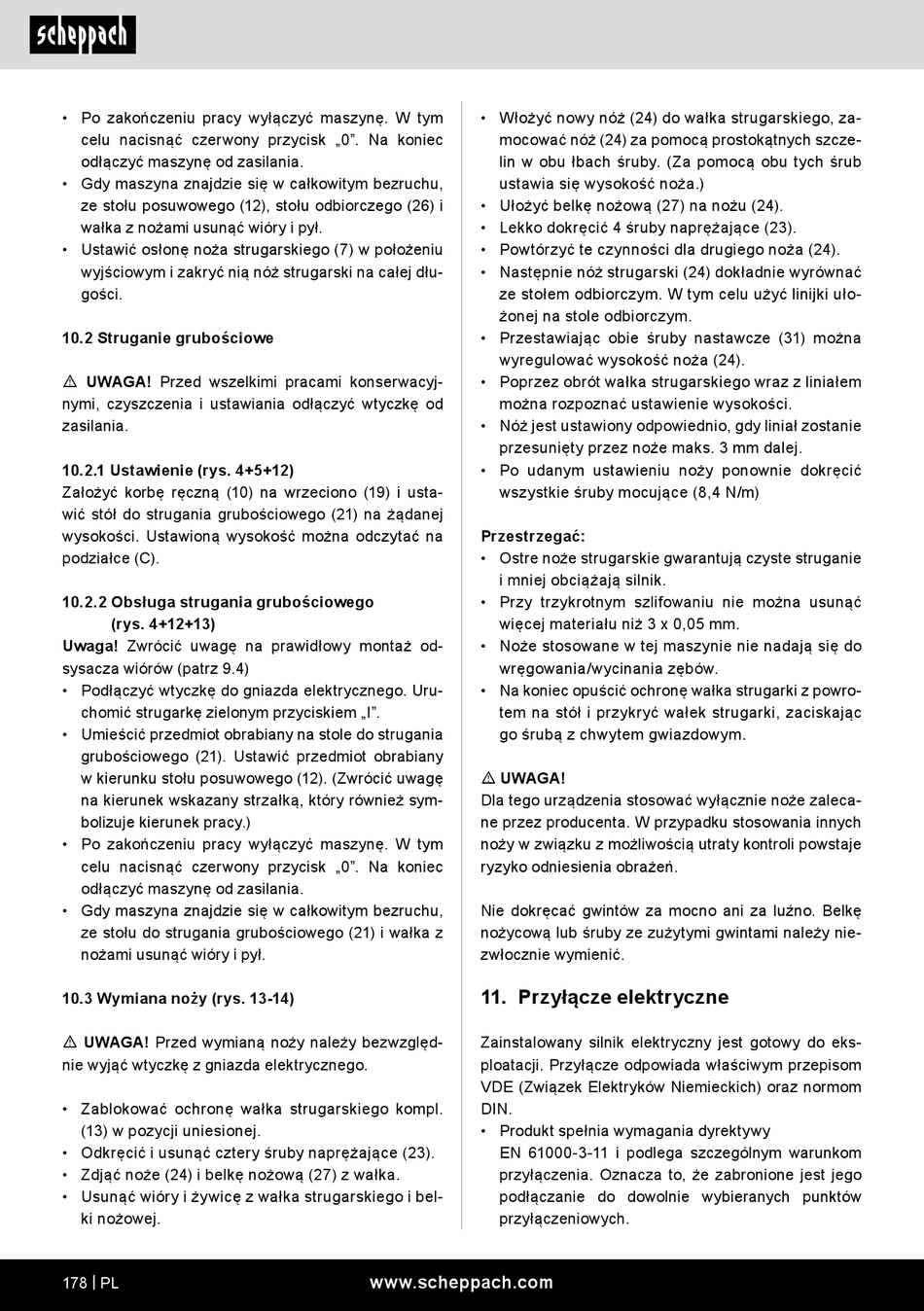

• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu posuwowego (12), stołu odbiorczego (26) i
wałka z nożami usunąć wióry i pył.
• Ustawić osłonę noża strugarskiego (7) w położeniu
wyjściowym i zakryć nią nóż strugarski na całej dłu-
gości.
10.2 Struganie grubościowe
m UWAGA! Przed wszelkimi pracami konserwacyj-
nymi, czyszczenia i ustawiania odłączyć wtyczkę od
zasilania.
10.2.1 Ustawienie (rys. 4+5+12)
Założyć korbę ręczną (10) na wrzeciono (19) i usta-
wić stół do strugania grubościowego (21) na żądanej
wysokości. Ustawioną wysokość można odczytać na
podziałce (C).
10.2.2 Obsługa strugania grubościowego
(rys. 4+12+13)
Uwaga! Zwrócić uwagę na prawidłowy montaż od-
sysacza wiórów (patrz 9.4)
• Podłączyć wtyczkę do gniazda elektrycznego. Uru-
chomić strugarkę zielonym przyciskiem „I".
• Umieścić przedmiot obrabiany na stole do strugania
grubościowego (21). Ustawić przedmiot obrabiany
w kierunku stołu posuwowego (12). (Zwrócić uwagę
na kierunek wskazany strzałką, który również sym-
bolizuje kierunek pracy.)
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu do strugania grubościowego (21) i wałka z
nożami usunąć wióry i pył.
10.3 Wymiana noży (rys. 13-14)
m UWAGA! Przed wymianą noży należy bezwzględ-
nie wyjąć wtyczkę z gniazda elektrycznego.
• Zablokować ochronę wałka strugarskiego kompl.
(13) w pozycji uniesionej.
• Odkręcić i usunąć cztery śruby naprężające (23).
• Zdjąć noże (24) i belkę nożową (27) z wałka.
• Usunąć wióry i żywicę z wałka strugarskiego i bel-
ki nożowej.
178 | PL
• Włożyć nowy nóż (24) do wałka strugarskiego, za-
mocować nóż (24) za pomocą prostokątnych szcze-
lin w obu łbach śruby. (Za pomocą obu tych śrub
ustawia się wysokość noża.)
• Ułożyć belkę nożową (27) na nożu (24).
• Lekko dokręcić 4 śruby naprężające (23).
• Powtórzyć te czynności dla drugiego noża (24).
• Następnie nóż strugarski (24) dokładnie wyrównać
ze stołem odbiorczym. W tym celu użyć linijki uło-
żonej na stole odbiorczym.
• Przestawiając obie śruby nastawcze (31) można
wyregulować wysokość noża (24).
• Poprzez obrót wałka strugarskiego wraz z liniałem
można rozpoznać ustawienie wysokości.
• Nóż jest ustawiony odpowiednio, gdy liniał zostanie
przesunięty przez noże maks. 3 mm dalej.
• Po udanym ustawieniu noży ponownie dokręcić
wszystkie śruby mocujące (8,4 N/m)
Przestrzegać:
• Ostre noże strugarskie gwarantują czyste struganie
i mniej obciążają silnik.
• Przy trzykrotnym szlifowaniu nie można usunąć
więcej materiału niż 3 x 0,05 mm.
• Noże stosowane w tej maszynie nie nadają się do
wręgowania/wycinania zębów.
• Na koniec opuścić ochronę wałka strugarki z powro-
tem na stół i przykryć wałek strugarki, zaciskając
go śrubą z chwytem gwiazdowym.
m UWAGA!
Dla tego urządzenia stosować wyłącznie noże zaleca-
ne przez producenta. W przypadku stosowania innych
noży w związku z możliwością utraty kontroli powstaje
ryzyko odniesienia obrażeń.
Nie dokręcać gwintów za mocno ani za luźno. Belkę
nożycową lub śruby ze zużytymi gwintami należy nie-
zwłocznie wymienić.
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada właściwym przepisom
VDE (Związek Elektryków Niemieckich) oraz normom
DIN.
• Produkt spełnia wymagania dyrektywy
EN 61000-3-11 i podlega szczególnym warunkom
przyłączenia. Oznacza to, że zabronione jest jego
podłączanie do dowolnie wybieranych punktów
przyłączeniowych.
