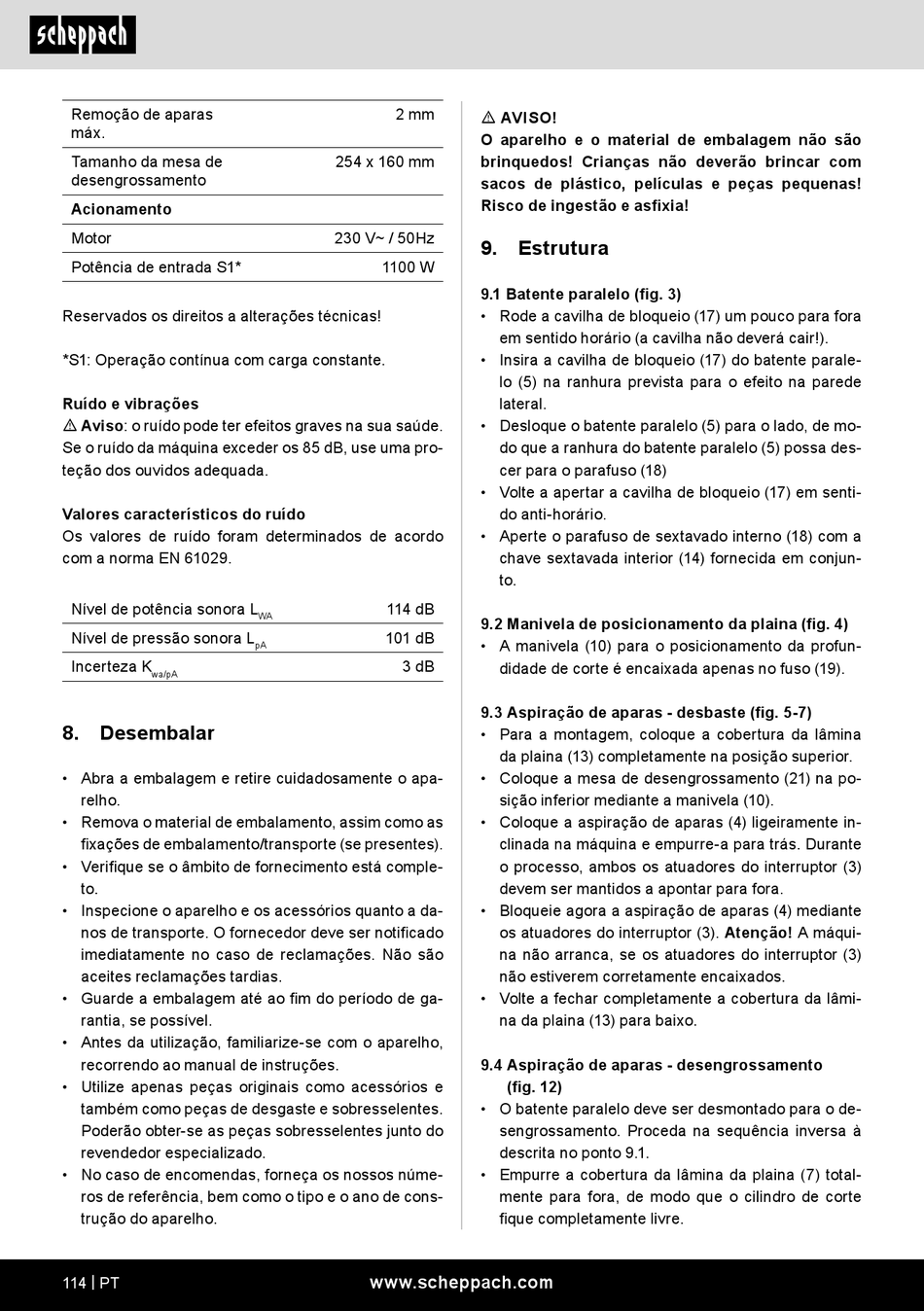

Remoção de aparas
máx.
Tamanho da mesa de
desengrossamento
Acionamento
Motor
Potência de entrada S1*
Reservados os direitos a alterações técnicas!
*S1: Operação contínua com carga constante.
Ruído e vibrações
m Aviso: o ruído pode ter efeitos graves na sua saúde.
Se o ruído da máquina exceder os 85 dB, use uma pro-
teção dos ouvidos adequada.
Valores característicos do ruído
Os valores de ruído foram determinados de acordo
com a norma EN 61029.
Nível de potência sonora L
Nível de pressão sonora L
Incerteza K
wa/pA
8. Desembalar
• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalamento, assim como as
fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está comple-
to.
• Inspecione o aparelho e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o aparelho,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Poderão obter-se as peças sobresselentes junto do
revendedor especializado.
• No caso de encomendas, forneça os nossos núme-
ros de referência, bem como o tipo e o ano de cons-
trução do aparelho.
114 | PT
2 mm
254 x 160 mm
230 V~ / 50Hz
1100 W
114 dB
WA
101 dB
pA
3 dB
www.scheppach.com
m AVISO!
O aparelho e o material de embalagem não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Estrutura
9.1 Batente paralelo (fig. 3)
• Rode a cavilha de bloqueio (17) um pouco para fora
em sentido horário (a cavilha não deverá cair!).
• Insira a cavilha de bloqueio (17) do batente parale-
lo (5) na ranhura prevista para o efeito na parede
lateral.
• Desloque o batente paralelo (5) para o lado, de mo-
do que a ranhura do batente paralelo (5) possa des-
cer para o parafuso (18)
• Volte a apertar a cavilha de bloqueio (17) em senti-
do anti-horário.
• Aperte o parafuso de sextavado interno (18) com a
chave sextavada interior (14) fornecida em conjun-
to.
9.2 Manivela de posicionamento da plaina (fig. 4)
• A manivela (10) para o posicionamento da profun-
didade de corte é encaixada apenas no fuso (19).
9.3 Aspiração de aparas - desbaste (fig. 5-7)
• Para a montagem, coloque a cobertura da lâmina
da plaina (13) completamente na posição superior.
• Coloque a mesa de desengrossamento (21) na po-
sição inferior mediante a manivela (10).
• Coloque a aspiração de aparas (4) ligeiramente in-
clinada na máquina e empurre-a para trás. Durante
o processo, ambos os atuadores do interruptor (3)
devem ser mantidos a apontar para fora.
• Bloqueie agora a aspiração de aparas (4) mediante
os atuadores do interruptor (3). Atenção! A máqui-
na não arranca, se os atuadores do interruptor (3)
não estiverem corretamente encaixados.
• Volte a fechar completamente a cobertura da lâmi-
na da plaina (13) para baixo.
9.4 Aspiração de aparas - desengrossamento
(fig. 12)
• O batente paralelo deve ser desmontado para o de-
sengrossamento. Proceda na sequência inversa à
descrita no ponto 9.1.
• Empurre a cobertura da lâmina da plaina (7) total-
mente para fora, de modo que o cilindro de corte
fique completamente livre.
