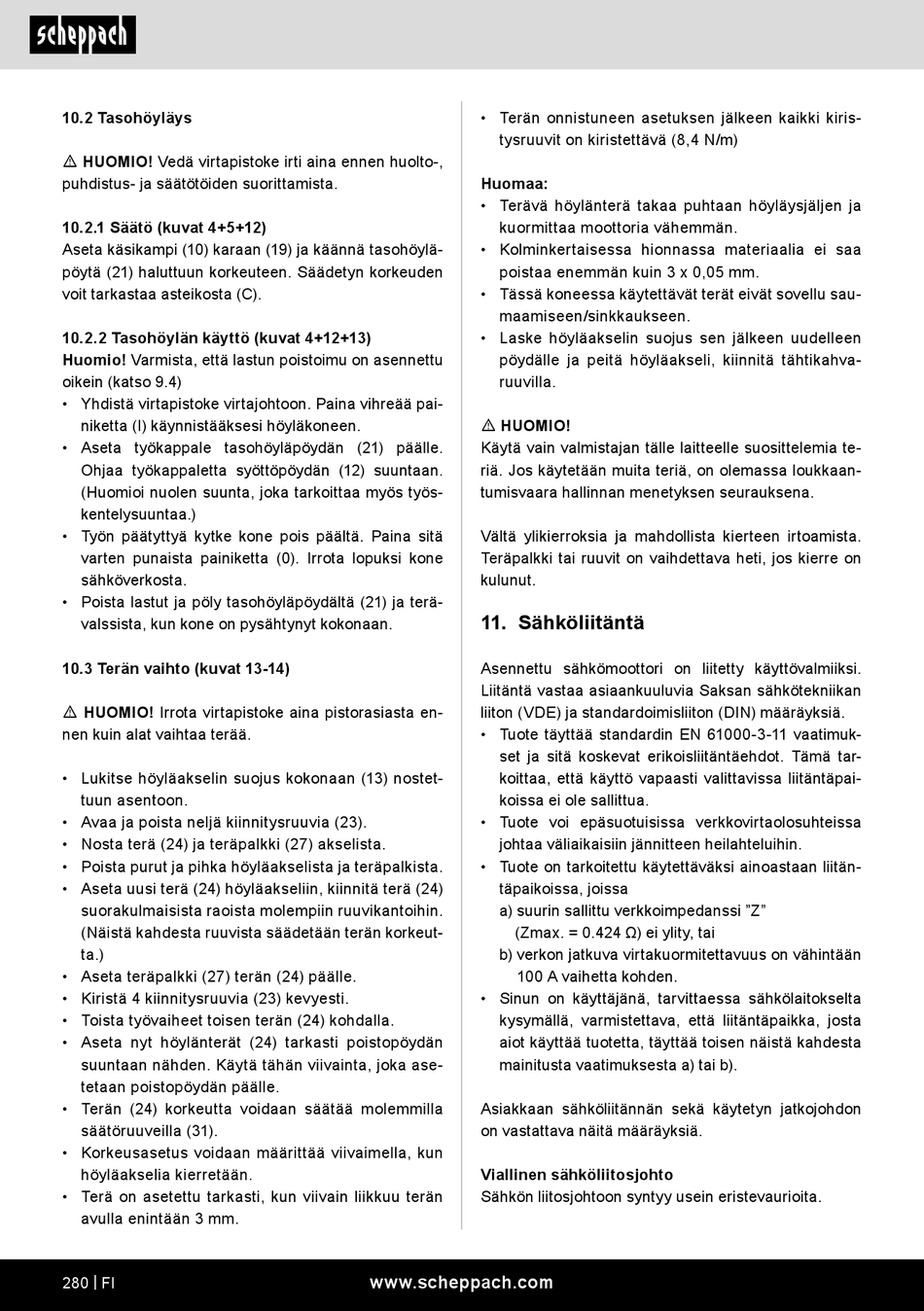

10.2 Tasohöyläys
m HUOMIO! Vedä virtapistoke irti aina ennen huolto-,
puhdistus- ja säätötöiden suorittamista.
10.2.1 Säätö (kuvat 4+5+12)
Aseta käsikampi (10) karaan (19) ja käännä tasohöylä-
pöytä (21) haluttuun korkeuteen. Säädetyn korkeuden
voit tarkastaa asteikosta (C).
10.2.2 Tasohöylän käyttö (kuvat 4+12+13)
Huomio! Varmista, että lastun poistoimu on asennettu
oikein (katso 9.4)
• Yhdistä virtapistoke virtajohtoon. Paina vihreää pai-
niketta (I) käynnistääksesi höyläkoneen.
• Aseta työkappale tasohöyläpöydän (21) päälle.
Ohjaa työkappaletta syöttöpöydän (12) suuntaan.
(Huomioi nuolen suunta, joka tarkoittaa myös työs-
kentelysuuntaa.)
• Työn päätyttyä kytke kone pois päältä. Paina sitä
varten punaista painiketta (0). Irrota lopuksi kone
sähköverkosta.
• Poista lastut ja pöly tasohöyläpöydältä (21) ja terä-
valssista, kun kone on pysähtynyt kokonaan.
10.3 Terän vaihto (kuvat 13-14)
m HUOMIO! Irrota virtapistoke aina pistorasiasta en-
nen kuin alat vaihtaa terää.
• Lukitse höyläakselin suojus kokonaan (13) nostet-
tuun asentoon.
• Avaa ja poista neljä kiinnitysruuvia (23).
• Nosta terä (24) ja teräpalkki (27) akselista.
• Poista purut ja pihka höyläakselista ja teräpalkista.
• Aseta uusi terä (24) höyläakseliin, kiinnitä terä (24)
suorakulmaisista raoista molempiin ruuvikantoihin.
(Näistä kahdesta ruuvista säädetään terän korkeut-
ta.)
• Aseta teräpalkki (27) terän (24) päälle.
• Kiristä 4 kiinnitysruuvia (23) kevyesti.
• Toista työvaiheet toisen terän (24) kohdalla.
• Aseta nyt höylänterät (24) tarkasti poistopöydän
suuntaan nähden. Käytä tähän viivainta, joka ase-
tetaan poistopöydän päälle.
• Terän (24) korkeutta voidaan säätää molemmilla
säätöruuveilla (31).
• Korkeusasetus voidaan määrittää viivaimella, kun
höyläakselia kierretään.
• Terä on asetettu tarkasti, kun viivain liikkuu terän
avulla enintään 3 mm.
280 | FI
• Terän onnistuneen asetuksen jälkeen kaikki kiris-
tysruuvit on kiristettävä (8,4 N/m)
Huomaa:
• Terävä höylänterä takaa puhtaan höyläysjäljen ja
kuormittaa moottoria vähemmän.
• Kolminkertaisessa hionnassa materiaalia ei saa
poistaa enemmän kuin 3 x 0,05 mm.
• Tässä koneessa käytettävät terät eivät sovellu sau-
maamiseen/sinkkaukseen.
• Laske höyläakselin suojus sen jälkeen uudelleen
pöydälle ja peitä höyläakseli, kiinnitä tähtikahva-
ruuvilla.
m HUOMIO!
Käytä vain valmistajan tälle laitteelle suosittelemia te-
riä. Jos käytetään muita teriä, on olemassa loukkaan-
tumisvaara hallinnan menetyksen seurauksena.
Vältä ylikierroksia ja mahdollista kierteen irtoamista.
Teräpalkki tai ruuvit on vaihdettava heti, jos kierre on
kulunut.
11. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan
liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.
• Tuote täyttää standardin EN 61000-3-11 vaatimuk-
set ja sitä koskevat erikoisliitäntäehdot. Tämä tar-
koittaa, että käyttö vapaasti valittavissa liitäntäpai-
koissa ei ole sallittua.
• Tuote voi epäsuotuisissa verkkovirtaolosuhteissa
johtaa väliaikaisiin jännitteen heilahteluihin.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitän-
täpaikoissa, joissa
a) suurin sallittu verkkoimpedanssi "Z"
(Zmax. = 0.424 Ω) ei ylity, tai
b) verkon jatkuva virtakuormitettavuus on vähintään
100 A vaihetta kohden.
• Sinun on käyttäjänä, tarvittaessa sähkölaitokselta
kysymällä, varmistettava, että liitäntäpaikka, josta
aiot käyttää tuotetta, täyttää toisen näistä kahdesta
mainitusta vaatimuksesta a) tai b).
Asiakkaan sähköliitännän sekä käytetyn jatkojohdon
on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
