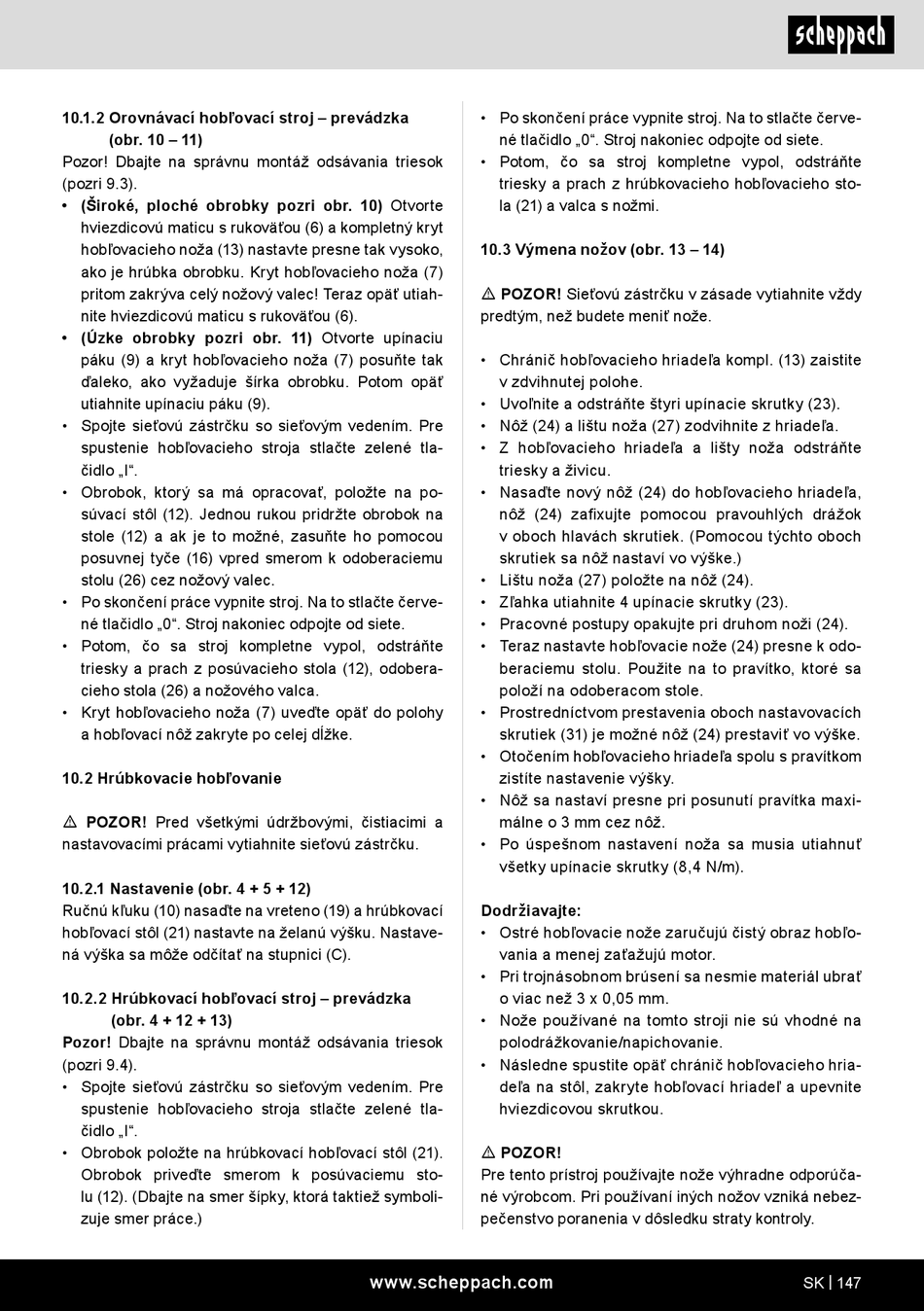

10.1.2 Orovnávací hobľovací stroj – prevádzka
(obr. 10 – 11)
Pozor! Dbajte na správnu montáž odsávania triesok
(pozri 9.3).
• (Široké, ploché obrobky pozri obr. 10) Otvorte
hviezdicovú maticu s rukoväťou (6) a kompletný kryt
hobľovacieho noža (13) nastavte presne tak vysoko,
ako je hrúbka obrobku. Kryt hobľovacieho noža (7)
pritom zakrýva celý nožový valec! Teraz opäť utiah-
nite hviezdicovú maticu s rukoväťou (6).
• (Úzke obrobky pozri obr. 11) Otvorte upínaciu
páku (9) a kryt hobľovacieho noža (7) posuňte tak
ďaleko, ako vyžaduje šírka obrobku. Potom opäť
utiahnite upínaciu páku (9).
• Spojte sieťovú zástrčku so sieťovým vedením. Pre
spustenie hobľovacieho stroja stlačte zelené tla-
čidlo „I".
• Obrobok, ktorý sa má opracovať, položte na po-
súvací stôl (12). Jednou rukou pridržte obrobok na
stole (12) a ak je to možné, zasuňte ho pomocou
posuvnej tyče (16) vpred smerom k odoberaciemu
stolu (26) cez nožový valec.
• Po skončení práce vypnite stroj. Na to stlačte červe-
né tlačidlo „0". Stroj nakoniec odpojte od siete.
• Potom, čo sa stroj kompletne vypol, odstráňte
triesky a prach z posúvacieho stola (12), odobera-
cieho stola (26) a nožového valca.
• Kryt hobľovacieho noža (7) uveďte opäť do polohy
a hobľovací nôž zakryte po celej dĺžke.
10.2 Hrúbkovacie hobľovanie
m POZOR! Pred všetkými údržbovými, čistiacimi a
nastavovacími prácami vytiahnite sieťovú zástrčku.
10.2.1 Nastavenie (obr. 4 + 5 + 12)
Ručnú kľuku (10) nasaďte na vreteno (19) a hrúbkovací
hobľovací stôl (21) nastavte na želanú výšku. Nastave-
ná výška sa môže odčítať na stupnici (C).
10.2.2 Hrúbkovací hobľovací stroj – prevádzka
(obr. 4 + 12 + 13)
Pozor! Dbajte na správnu montáž odsávania triesok
(pozri 9.4).
• Spojte sieťovú zástrčku so sieťovým vedením. Pre
spustenie hobľovacieho stroja stlačte zelené tla-
čidlo „I".
• Obrobok položte na hrúbkovací hobľovací stôl (21).
Obrobok priveďte smerom k posúvaciemu sto-
lu (12). (Dbajte na smer šípky, ktorá taktiež symboli-
zuje smer práce.)
• Po skončení práce vypnite stroj. Na to stlačte červe-
né tlačidlo „0". Stroj nakoniec odpojte od siete.
• Potom, čo sa stroj kompletne vypol, odstráňte
triesky a prach z hrúbkovacieho hobľovacieho sto-
la (21) a valca s nožmi.
10.3 Výmena nožov (obr. 13 – 14)
m POZOR! Sieťovú zástrčku v zásade vytiahnite vždy
predtým, než budete meniť nože.
• Chránič hobľovacieho hriadeľa kompl. (13) zaistite
v zdvihnutej polohe.
• Uvoľnite a odstráňte štyri upínacie skrutky (23).
• Nôž (24) a lištu noža (27) zodvihnite z hriadeľa.
• Z hobľovacieho hriadeľa a lišty noža odstráňte
triesky a živicu.
• Nasaďte nový nôž (24) do hobľovacieho hriadeľa,
nôž (24) zafixujte pomocou pravouhlých drážok
v oboch hlavách skrutiek. (Pomocou týchto oboch
skrutiek sa nôž nastaví vo výške.)
• Lištu noža (27) položte na nôž (24).
• Zľahka utiahnite 4 upínacie skrutky (23).
• Pracovné postupy opakujte pri druhom noži (24).
• Teraz nastavte hobľovacie nože (24) presne k odo-
beraciemu stolu. Použite na to pravítko, ktoré sa
položí na odoberacom stole.
• Prostredníctvom prestavenia oboch nastavovacích
skrutiek (31) je možné nôž (24) prestaviť vo výške.
• Otočením hobľovacieho hriadeľa spolu s pravítkom
zistíte nastavenie výšky.
• Nôž sa nastaví presne pri posunutí pravítka maxi-
málne o 3 mm cez nôž.
• Po úspešnom nastavení noža sa musia utiahnuť
všetky upínacie skrutky (8,4 N/m).
Dodržiavajte:
• Ostré hobľovacie nože zaručujú čistý obraz hobľo-
vania a menej zaťažujú motor.
• Pri trojnásobnom brúsení sa nesmie materiál ubrať
o viac než 3 x 0,05 mm.
• Nože používané na tomto stroji nie sú vhodné na
polodrážkovanie/napichovanie.
• Následne spustite opäť chránič hobľovacieho hria-
deľa na stôl, zakryte hobľovací hriadeľ a upevnite
hviezdicovou skrutkou.
m POZOR!
Pre tento prístroj používajte nože výhradne odporúča-
né výrobcom. Pri používaní iných nožov vzniká nebez-
pečenstvo poranenia v dôsledku straty kontroly.
