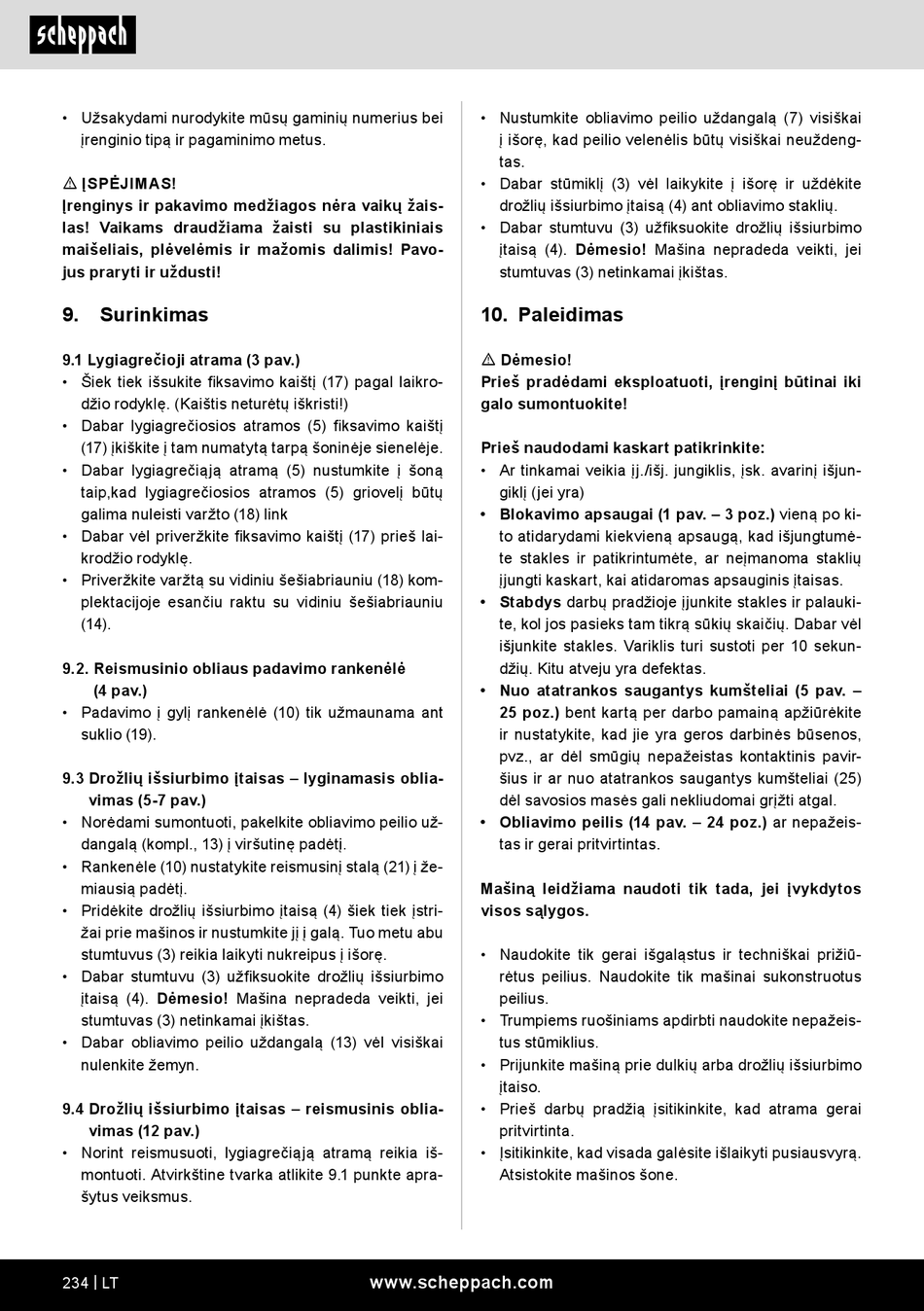

• Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
m ĮSPĖJIMAS!
Įrenginys ir pakavimo medžiagos nėra vaikų žais-
las! Vaikams draudžiama žaisti su plastikiniais
maišeliais, plėvelėmis ir mažomis dalimis! Pavo-
jus praryti ir uždusti!
9.
Surinkimas
9.1 Lygiagrečioji atrama (3 pav.)
• Šiek tiek išsukite fiksavimo kaištį (17) pagal laikro-
džio rodyklę. (Kaištis neturėtų iškristi!)
• Dabar lygiagrečiosios atramos (5) fiksavimo kaištį
(17) įkiškite į tam numatytą tarpą šoninėje sienelėje.
• Dabar lygiagrečiąją atramą (5) nustumkite į šoną
taip,kad lygiagrečiosios atramos (5) griovelį būtų
galima nuleisti varžto (18) link
• Dabar vėl priveržkite fiksavimo kaištį (17) prieš lai-
krodžio rodyklę.
• Priveržkite varžtą su vidiniu šešiabriauniu (18) kom-
plektacijoje esančiu raktu su vidiniu šešiabriauniu
(14).
9.2. Reismusinio obliaus padavimo rankenėlė
(4 pav.)
• Padavimo į gylį rankenėlė (10) tik užmaunama ant
suklio (19).
9.3 Drožlių išsiurbimo įtaisas – lyginamasis oblia-
vimas (5-7 pav.)
• Norėdami sumontuoti, pakelkite obliavimo peilio už-
dangalą (kompl., 13) į viršutinę padėtį.
• Rankenėle (10) nustatykite reismusinį stalą (21) į že-
miausią padėtį.
• Pridėkite drožlių išsiurbimo įtaisą (4) šiek tiek įstri-
žai prie mašinos ir nustumkite jį į galą. Tuo metu abu
stumtuvus (3) reikia laikyti nukreipus į išorę.
• Dabar stumtuvu (3) užfiksuokite drožlių išsiurbimo
įtaisą (4). Dėmesio! Mašina nepradeda veikti, jei
stumtuvas (3) netinkamai įkištas.
• Dabar obliavimo peilio uždangalą (13) vėl visiškai
nulenkite žemyn.
9.4 Drožlių išsiurbimo įtaisas – reismusinis oblia-
vimas (12 pav.)
• Norint reismusuoti, lygiagrečiąją atramą reikia iš-
montuoti. Atvirkštine tvarka atlikite 9.1 punkte apra-
šytus veiksmus.
234 | LT
• Nustumkite obliavimo peilio uždangalą (7) visiškai
į išorę, kad peilio velenėlis būtų visiškai neuždeng-
tas.
• Dabar stūmiklį (3) vėl laikykite į išorę ir uždėkite
drožlių išsiurbimo įtaisą (4) ant obliavimo staklių.
• Dabar stumtuvu (3) užfiksuokite drožlių išsiurbimo
įtaisą (4). Dėmesio! Mašina nepradeda veikti, jei
stumtuvas (3) netinkamai įkištas.
10. Paleidimas
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Prieš naudodami kaskart patikrinkite:
• Ar tinkamai veikia įj./išj. jungiklis, įsk. avarinį išjun-
giklį (jei yra)
• Blokavimo apsaugai (1 pav. – 3 poz.) vieną po ki-
to atidarydami kiekvieną apsaugą, kad išjungtumė-
te stakles ir patikrintumėte, ar neįmanoma staklių
įjungti kaskart, kai atidaromas apsauginis įtaisas.
• Stabdys darbų pradžioje įjunkite stakles ir palauki-
te, kol jos pasieks tam tikrą sūkių skaičių. Dabar vėl
išjunkite stakles. Variklis turi sustoti per 10 sekun-
džių. Kitu atveju yra defektas.
• Nuo atatrankos saugantys kumšteliai (5 pav. –
25 poz.) bent kartą per darbo pamainą apžiūrėkite
ir nustatykite, kad jie yra geros darbinės būsenos,
pvz., ar dėl smūgių nepažeistas kontaktinis pavir-
šius ir ar nuo atatrankos saugantys kumšteliai (25)
dėl savosios masės gali nekliudomai grįžti atgal.
• Obliavimo peilis (14 pav. – 24 poz.) ar nepažeis-
tas ir gerai pritvirtintas.
Mašiną leidžiama naudoti tik tada, jei įvykdytos
visos sąlygos.
• Naudokite tik gerai išgaląstus ir techniškai prižiū-
rėtus peilius. Naudokite tik mašinai sukonstruotus
peilius.
• Trumpiems ruošiniams apdirbti naudokite nepažeis-
tus stūmiklius.
• Prijunkite mašiną prie dulkių arba drožlių išsiurbimo
įtaiso.
• Prieš darbų pradžią įsitikinkite, kad atrama gerai
pritvirtinta.
• Įsitikinkite, kad visada galėsite išlaikyti pusiausvyrą.
Atsistokite mašinos šone.
