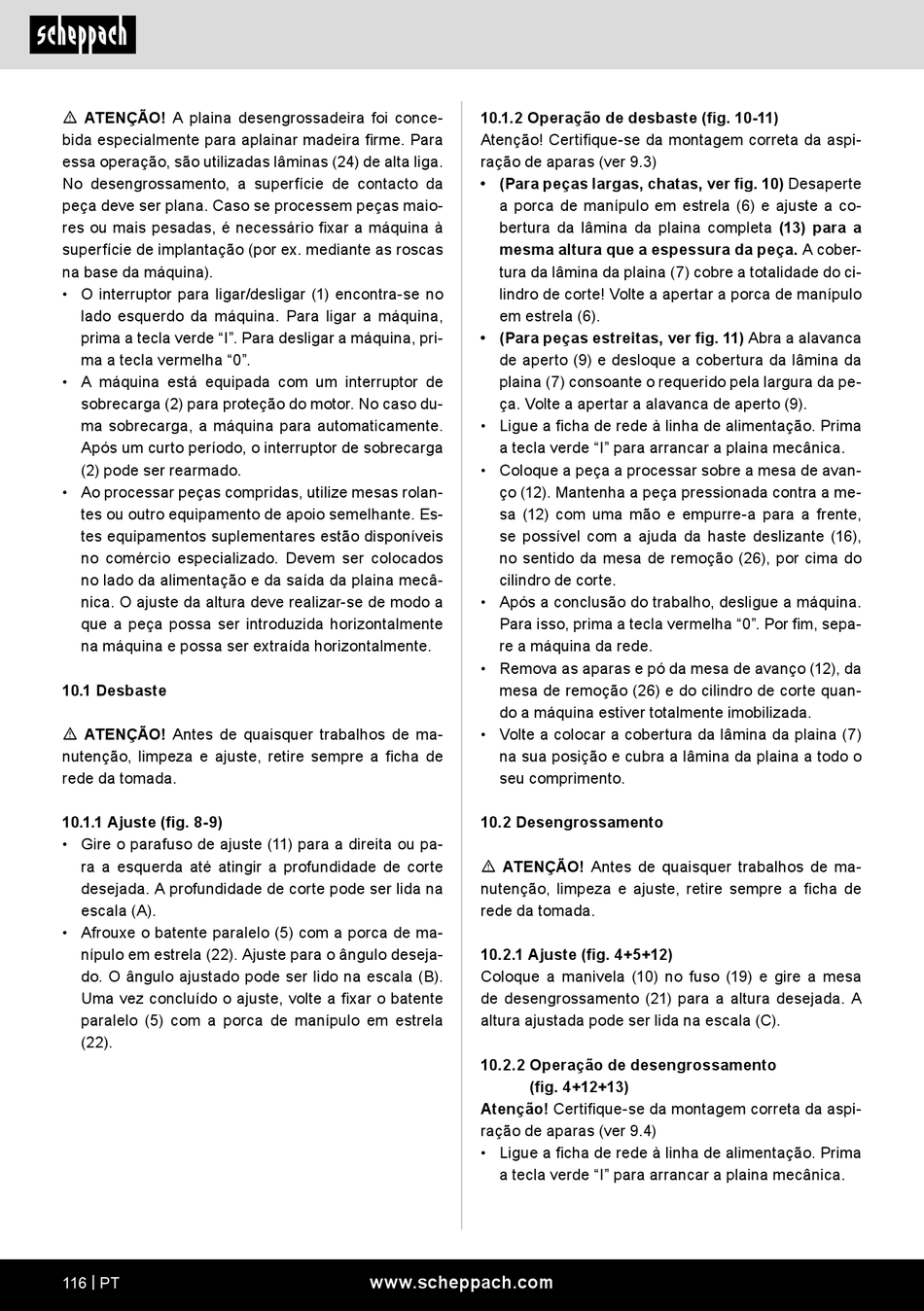

m ATENÇÃO! A plaina desengrossadeira foi conce-
bida especialmente para aplainar madeira firme. Para
essa operação, são utilizadas lâminas (24) de alta liga.
No desengrossamento, a superfície de contacto da
peça deve ser plana. Caso se processem peças maio-
res ou mais pesadas, é necessário fixar a máquina à
superfície de implantação (por ex. mediante as roscas
na base da máquina).
• O interruptor para ligar/desligar (1) encontra-se no
lado esquerdo da máquina. Para ligar a máquina,
prima a tecla verde "I". Para desligar a máquina, pri-
ma a tecla vermelha "0".
• A máquina está equipada com um interruptor de
sobrecarga (2) para proteção do motor. No caso du-
ma sobrecarga, a máquina para automaticamente.
Após um curto período, o interruptor de sobrecarga
(2) pode ser rearmado.
• Ao processar peças compridas, utilize mesas rolan-
tes ou outro equipamento de apoio semelhante. Es-
tes equipamentos suplementares estão disponíveis
no comércio especializado. Devem ser colocados
no lado da alimentação e da saída da plaina mecâ-
nica. O ajuste da altura deve realizar-se de modo a
que a peça possa ser introduzida horizontalmente
na máquina e possa ser extraída horizontalmente.
10.1 Desbaste
m ATENÇÃO! Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
10.1.1 Ajuste (fig. 8-9)
• Gire o parafuso de ajuste (11) para a direita ou pa-
ra a esquerda até atingir a profundidade de corte
desejada. A profundidade de corte pode ser lida na
escala (A).
• Afrouxe o batente paralelo (5) com a porca de ma-
nípulo em estrela (22). Ajuste para o ângulo deseja-
do. O ângulo ajustado pode ser lido na escala (B).
Uma vez concluído o ajuste, volte a fixar o batente
paralelo (5) com a porca de manípulo em estrela
(22).
116 | PT
10.1.2 Operação de desbaste (fig. 10-11)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 9.3)
• (Para peças largas, chatas, ver fig. 10) Desaperte
a porca de manípulo em estrela (6) e ajuste a co-
bertura da lâmina da plaina completa (13) para a
mesma altura que a espessura da peça. A cober-
tura da lâmina da plaina (7) cobre a totalidade do ci-
lindro de corte! Volte a apertar a porca de manípulo
em estrela (6).
• (Para peças estreitas, ver fig. 11) Abra a alavanca
de aperto (9) e desloque a cobertura da lâmina da
plaina (7) consoante o requerido pela largura da pe-
ça. Volte a apertar a alavanca de aperto (9).
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque a peça a processar sobre a mesa de avan-
ço (12). Mantenha a peça pressionada contra a me-
sa (12) com uma mão e empurre-a para a frente,
se possível com a ajuda da haste deslizante (16),
no sentido da mesa de remoção (26), por cima do
cilindro de corte.
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, sepa-
re a máquina da rede.
• Remova as aparas e pó da mesa de avanço (12), da
mesa de remoção (26) e do cilindro de corte quan-
do a máquina estiver totalmente imobilizada.
• Volte a colocar a cobertura da lâmina da plaina (7)
na sua posição e cubra a lâmina da plaina a todo o
seu comprimento.
10.2 Desengrossamento
m ATENÇÃO! Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
10.2.1 Ajuste (fig. 4+5+12)
Coloque a manivela (10) no fuso (19) e gire a mesa
de desengrossamento (21) para a altura desejada. A
altura ajustada pode ser lida na escala (C).
10.2.2 Operação de desengrossamento
(fig. 4+12+13)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 9.4)
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
