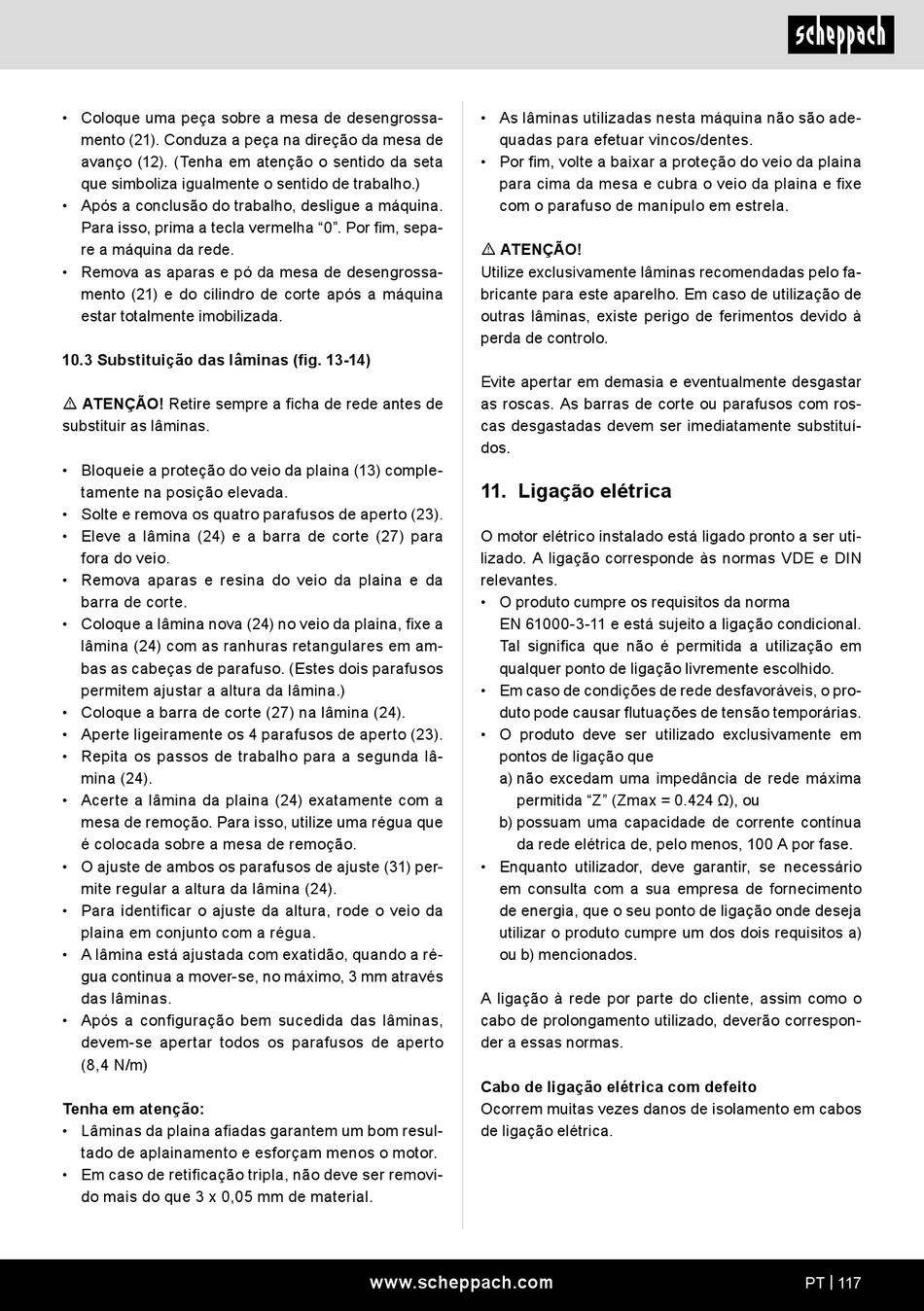

Scheppach HMS650 Originalbetriebsanleitung Seite 117

• Coloque uma peça sobre a mesa de desengrossa-
mento (21). Conduza a peça na direção da mesa de
avanço (12). (Tenha em atenção o sentido da seta
que simboliza igualmente o sentido de trabalho.)
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, sepa-
re a máquina da rede.
• Remova as aparas e pó da mesa de desengrossa-
mento (21) e do cilindro de corte após a máquina
estar totalmente imobilizada.
10.3 Substituição das lâminas (fig. 13-14)
m ATENÇÃO! Retire sempre a ficha de rede antes de
substituir as lâminas.
• Bloqueie a proteção do veio da plaina (13) comple-
tamente na posição elevada.
• Solte e remova os quatro parafusos de aperto (23).
• Eleve a lâmina (24) e a barra de corte (27) para
fora do veio.
• Remova aparas e resina do veio da plaina e da
barra de corte.
• Coloque a lâmina nova (24) no veio da plaina, fixe a
lâmina (24) com as ranhuras retangulares em am-
bas as cabeças de parafuso. (Estes dois parafusos
permitem ajustar a altura da lâmina.)
• Coloque a barra de corte (27) na lâmina (24).
• Aperte ligeiramente os 4 parafusos de aperto (23).
• Repita os passos de trabalho para a segunda lâ-
mina (24).
• Acerte a lâmina da plaina (24) exatamente com a
mesa de remoção. Para isso, utilize uma régua que
é colocada sobre a mesa de remoção.
• O ajuste de ambos os parafusos de ajuste (31) per-
mite regular a altura da lâmina (24).
• Para identificar o ajuste da altura, rode o veio da
plaina em conjunto com a régua.
• A lâmina está ajustada com exatidão, quando a ré-
gua continua a mover-se, no máximo, 3 mm através
das lâminas.
• Após a configuração bem sucedida das lâminas,
devem-se apertar todos os parafusos de aperto
(8,4 N/m)
Tenha em atenção:
• Lâminas da plaina afiadas garantem um bom resul-
tado de aplainamento e esforçam menos o motor.
• Em caso de retificação tripla, não deve ser removi-
do mais do que 3 x 0,05 mm de material.
• As lâminas utilizadas nesta máquina não são ade-
quadas para efetuar vincos/dentes.
• Por fim, volte a baixar a proteção do veio da plaina
para cima da mesa e cubra o veio da plaina e fixe
com o parafuso de manípulo em estrela.
m ATENÇÃO!
Utilize exclusivamente lâminas recomendadas pelo fa-
bricante para este aparelho. Em caso de utilização de
outras lâminas, existe perigo de ferimentos devido à
perda de controlo.
Evite apertar em demasia e eventualmente desgastar
as roscas. As barras de corte ou parafusos com ros-
cas desgastadas devem ser imediatamente substituí-
dos.
11. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser uti-
lizado. A ligação corresponde às normas VDE e DIN
relevantes.
• O produto cumpre os requisitos da norma
EN 61000-3-11 e está sujeito a ligação condicional.
Tal significa que não é permitida a utilização em
qualquer ponto de ligação livremente escolhido.
• Em caso de condições de rede desfavoráveis, o pro-
duto pode causar flutuações de tensão temporárias.
• O produto deve ser utilizado exclusivamente em
pontos de ligação que
a) não excedam uma impedância de rede máxima
permitida "Z" (Zmax = 0.424 Ω), ou
b) possuam uma capacidade de corrente contínua
da rede elétrica de, pelo menos, 100 A por fase.
• Enquanto utilizador, deve garantir, se necessário
em consulta com a sua empresa de fornecimento
de energia, que o seu ponto de ligação onde deseja
utilizar o produto cumpre um dos dois requisitos a)
ou b) mencionados.
A ligação à rede por parte do cliente, assim como o
cabo de prolongamento utilizado, deverão correspon-
der a essas normas.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
