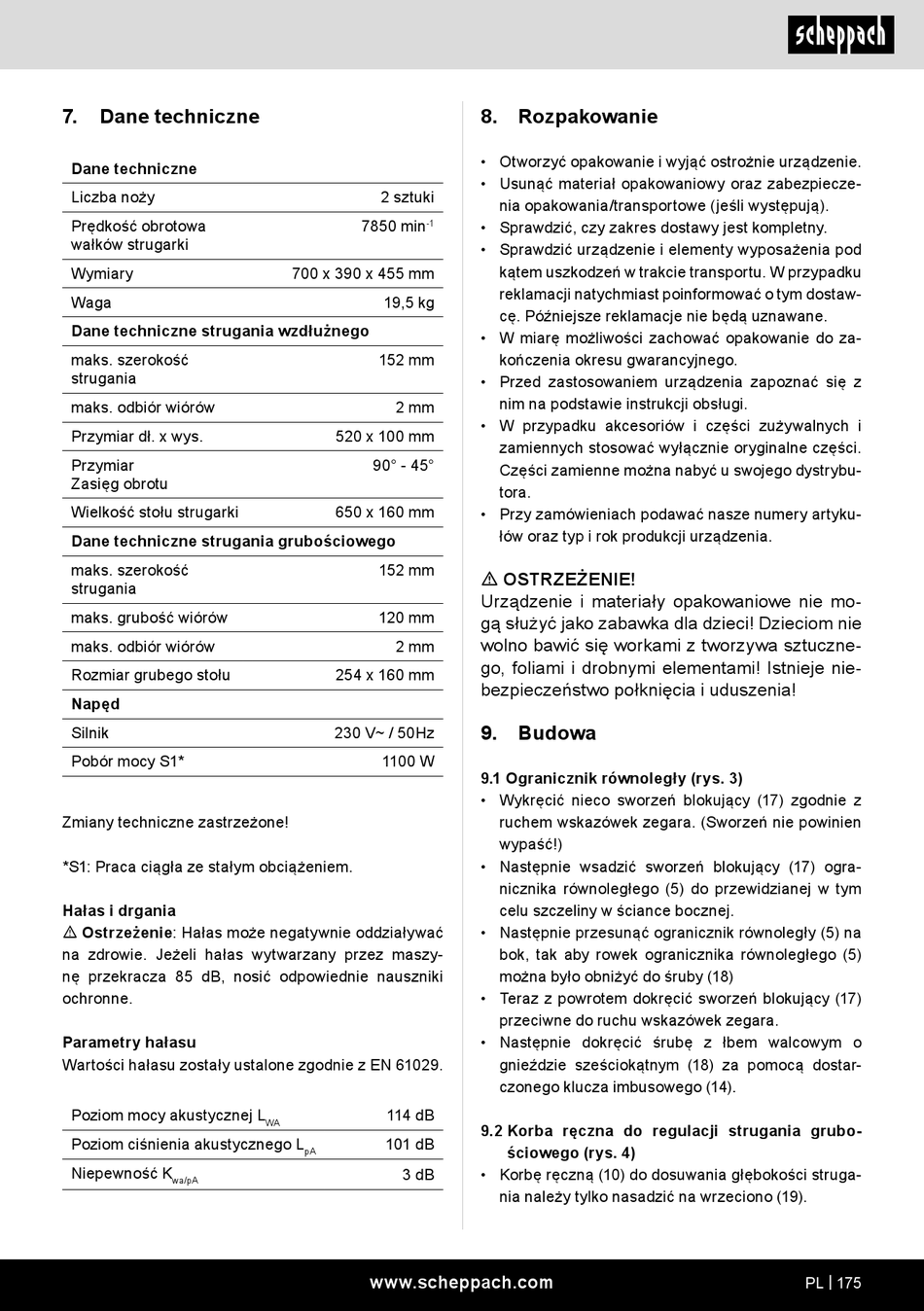

Scheppach HMS650 Originalbetriebsanleitung Seite 175

7. Dane techniczne
Dane techniczne
Liczba noży
Prędkość obrotowa
wałków strugarki
Wymiary
Waga
Dane techniczne strugania wzdłużnego
maks. szerokość
strugania
maks. odbiór wiórów
Przymiar dł. x wys.
Przymiar
Zasięg obrotu
Wielkość stołu strugarki
Dane techniczne strugania grubościowego
maks. szerokość
strugania
maks. grubość wiórów
maks. odbiór wiórów
Rozmiar grubego stołu
Napęd
Silnik
Pobór mocy S1*
Zmiany techniczne zastrzeżone!
*S1: Praca ciągła ze stałym obciążeniem.
Hałas i drgania
m Ostrzeżenie: Hałas może negatywnie oddziaływać
na zdrowie. Jeżeli hałas wytwarzany przez maszy-
nę przekracza 85 dB, nosić odpowiednie nauszniki
ochronne.
Parametry hałasu
Wartości hałasu zostały ustalone zgodnie z EN 61029.
Poziom mocy akustycznej L
Poziom ciśnienia akustycznego L
Niepewność K
wa/pA
2 sztuki
7850 min
-1
700 x 390 x 455 mm
19,5 kg
152 mm
2 mm
520 x 100 mm
90° - 45°
650 x 160 mm
152 mm
120 mm
2 mm
254 x 160 mm
230 V~ / 50Hz
1100 W
114 dB
WA
101 dB
pA
3 dB
www.scheppach.com
8. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
9. Budowa
9.1 Ogranicznik równoległy (rys. 3)
• Wykręcić nieco sworzeń blokujący (17) zgodnie z
ruchem wskazówek zegara. (Sworzeń nie powinien
wypaść!)
• Następnie wsadzić sworzeń blokujący (17) ogra-
nicznika równoległego (5) do przewidzianej w tym
celu szczeliny w ściance bocznej.
• Następnie przesunąć ogranicznik równoległy (5) na
bok, tak aby rowek ogranicznika równoległego (5)
można było obniżyć do śruby (18)
• Teraz z powrotem dokręcić sworzeń blokujący (17)
przeciwne do ruchu wskazówek zegara.
• Następnie dokręcić śrubę z łbem walcowym o
gnieździe sześciokątnym (18) za pomocą dostar-
czonego klucza imbusowego (14).
9.2 Korba ręczna do regulacji strugania grubo-
ściowego (rys. 4)
• Korbę ręczną (10) do dosuwania głębokości struga-
nia należy tylko nasadzić na wrzeciono (19).
