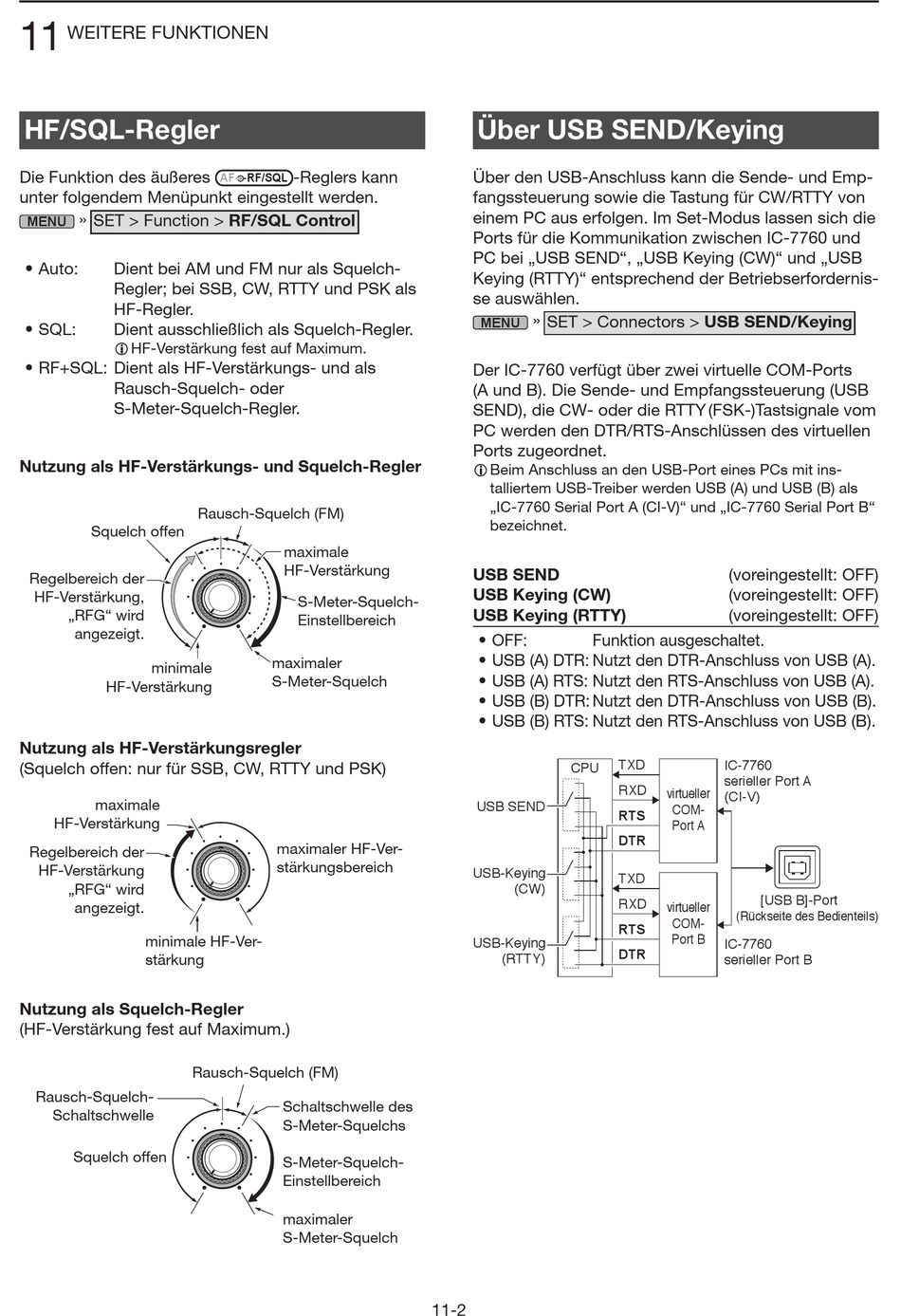

Icom IC-7760 Erweiterte Bedienungsanleitung Seite 99

11
WEITERE FUNKTIONEN
HF/SQL-Regler
Die Funktion des äußeres
unter folgendem Menüpunkt eingestellt werden.
» SET > Function > RF/SQL Control
MENU
• Auto: Dient bei AM und FM nur als Squelch-
Regler; bei SSB, CW, RTTY und PSK als
HF-Regler.
• SQL: Dient ausschließlich als Squelch-Regler.
L HF-Verstärkung fest auf Maximum.
• RF+SQL: Dient als HF-Verstärkungs- und als
Rausch-Squelch- oder
S-Meter-Squelch-Regler.
Nutzung als HF-Verstärkungs- und Squelch-Regler
Squelch offen
Regelbereich der
HF-Verstärkung,
„RFG" wird
angezeigt.
minimale
HF-Verstärkung
Nutzung als HF-Verstärkungsregler
(Squelch offen: nur für SSB, CW, RTTY und PSK)
maximale
HF-Verstärkung
Regelbereich der
HF-Verstärkung
„RFG" wird
angezeigt.
minimale HF-Ver-
stärkung
Nutzung als Squelch-Regler
(HF-Verstärkung fest auf Maximum.)
Rausch-Squelch-
Schaltschwelle
Squelch offen
-Reglers kann
AF RF/SQL
Rausch-Squelch (FM)
maximale
HF-Verstärkung
S-Meter-Squelch-
Einstellbereich
maximaler
S-Meter-Squelch
maximaler HF-Ver-
stärkungsbereich
Rausch-Squelch (FM)
Schaltschwelle des
S-Meter-Squelchs
S-Meter-Squelch-
Einstellbereich
maximaler
S-Meter-Squelch
Über USB SEND/Keying
Über den USB-Anschluss kann die Sende- und Emp-
fangssteuerung sowie die Tastung für CW/RTTY von
einem PC aus erfolgen. Im Set-Modus lassen sich die
Ports für die Kommunikation zwischen IC-7760 und
PC bei „USB SEND", „USB Keying (CW)" und „USB
Keying (RTTY)" entsprechend der Betriebserfordernis-
se auswählen.
» SET > Connectors > USB SEND/Keying
MENU
Der IC-7760 verfügt über zwei virtuelle COM-Ports
(A und B). Die Sende- und Empfangssteuerung (USB
SEND), die CW- oder die RTTY (FSK-)Tastsignale vom
PC werden den DTR/RTS-Anschlüssen des virtuellen
Ports zugeordnet.
L Beim Anschluss an den USB-Port eines PCs mit ins-
talliertem USB-Treiber werden USB (A) und USB (B) als
„IC-7760 Serial Port A (CI-V)" und „IC-7760 Serial Port B"
bezeichnet.
USB SEND
USB Keying (CW)
USB Keying (RTTY)
• OFF: Funktion ausgeschaltet.
• USB (A) DTR: Nutzt den DTR-Anschluss von USB (A).
• USB (A) RTS: Nutzt den RTS-Anschluss von USB (A).
• USB (B) DTR: Nutzt den DTR-Anschluss von USB (B).
• USB (B) RTS: Nutzt den RTS-Anschluss von USB (B).
CPU
USB SEND
USB-Keying
(CW)
USB-Keying
(RTTY)
11-2
(voreingestellt: OFF)
(voreingestellt: OFF)
(voreingestellt: OFF)
TXD
IC-7760
serieller Port A
RXD
virtueller
(CI-V)
COM-
RTS
Port A
DTR
TXD
[USB B]-Port
RXD
virtueller
(Rückseite des Bedienteils)
COM-
RTS
Port B
IC-7760
DTR
serieller Port B
