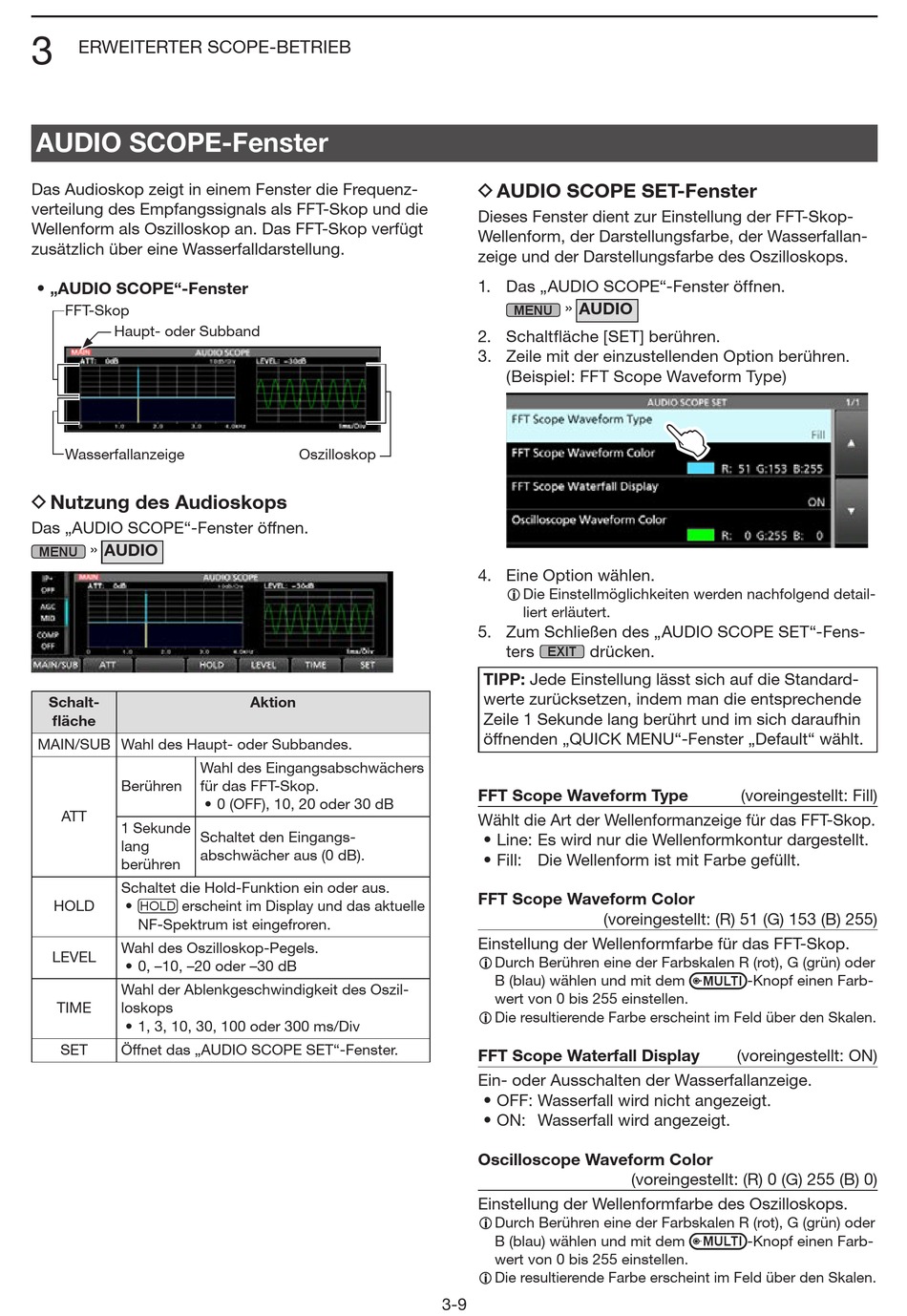

3
ERWEITERTER SCOPE-BETRIEB
AUDIO SCOPE-Fenster
Das Audioskop zeigt in einem Fenster die Frequenz-
verteilung des Empfangssignals als FFT-Skop und die
Wellenform als Oszilloskop an. Das FFT-Skop verfügt
zusätzlich über eine Wasserfalldarstellung.
• „AUDIO SCOPE"-Fenster
FFT-Skop
Haupt- oder Subband
Wasserfallanzeige
D Nutzung des Audioskops
Das „AUDIO SCOPE"-Fenster öffnen.
» AUDIO
MENU
Schalt-
fläche
MAIN/SUB Wahl des Haupt- oder Subbandes.
Wahl des Eingangsabschwächers
Berühren für das FFT-Skop.
ATT
1 Sekunde
Schaltet den Eingangs-
lang
abschwächer aus (0 dB).
berühren
Schaltet die Hold-Funktion ein oder aus.
HOLD • HOLD erscheint im Display und das aktuelle
NF-Spektrum ist eingefroren.
Wahl des Oszilloskop-Pegels.
LEVEL
• 0, –10, –20 oder –30 dB
Wahl der Ablenkgeschwindigkeit des Oszil-
TIME loskops
• 1, 3, 10, 30, 100 oder 300 ms/Div
SET Öffnet das „AUDIO SCOPE SET"-Fenster.
Oszilloskop
Aktion
• 0 (OFF), 10, 20 oder 30 dB
D AUDIO SCOPE SET-Fenster
Dieses Fenster dient zur Einstellung der FFT-Skop-
Wellenform, der Darstellungsfarbe, der Wasserfallan-
zeige und der Darstellungsfarbe des Oszilloskops.
1. Das „AUDIO SCOPE"-Fenster öffnen.
» AUDIO
MENU
2. Schaltfläche [SET] berühren.
3. Zeile mit der einzustellenden Option berühren.
(Beispiel: FFT Scope Waveform Type)
4. Eine Option wählen.
L Die Einstellmöglichkeiten werden nachfolgend detail-
liert erläutert.
5. Zum Schließen des „AUDIO SCOPE SET"-Fens-
ters drücken.
EXIT
TIPP: Jede Einstellung lässt sich auf die Standard-
werte zurücksetzen, indem man die entsprechende
Zeile 1 Sekunde lang berührt und im sich daraufhin
öffnenden „QUICK MENU"-Fenster „Default" wählt.
FFT Scope Waveform Type
Wählt die Art der Wellenformanzeige für das FFT-Skop.
• Line: Es wird nur die Wellenformkontur dargestellt.
• Fill: Die Wellenform ist mit Farbe gefüllt.
FFT Scope Waveform Color
(voreingestellt: (R) 51 (G) 153 (B) 255)
Einstellung der Wellenformfarbe für das FFT-Skop.
L Durch Berühren eine der Farbskalen R (rot), G (grün) oder
B (blau) wählen und mit dem
wert von 0 bis 255 einstellen.
L Die resultierende Farbe erscheint im Feld über den Skalen.
FFT Scope Waterfall Display
Ein- oder Ausschalten der Wasserfallanzeige.
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird angezeigt.
Oscilloscope Waveform Color
Einstellung der Wellenformfarbe des Oszilloskops.
L Durch Berühren eine der Farbskalen R (rot), G (grün) oder
B (blau) wählen und mit dem
wert von 0 bis 255 einstellen.
L Die resultierende Farbe erscheint im Feld über den Skalen.
3-9
(voreingestellt: Fill)
MULTI -Knopf einen Farb-
(voreingestellt: ON)
(voreingestellt: (R) 0 (G) 255 (B) 0)
-Knopf einen Farb-
MULTI
