Icom IC-7760 Erweiterte Bedienungsanleitung Seite 8

1
ERWEITERTE ANSCHLÜSSE

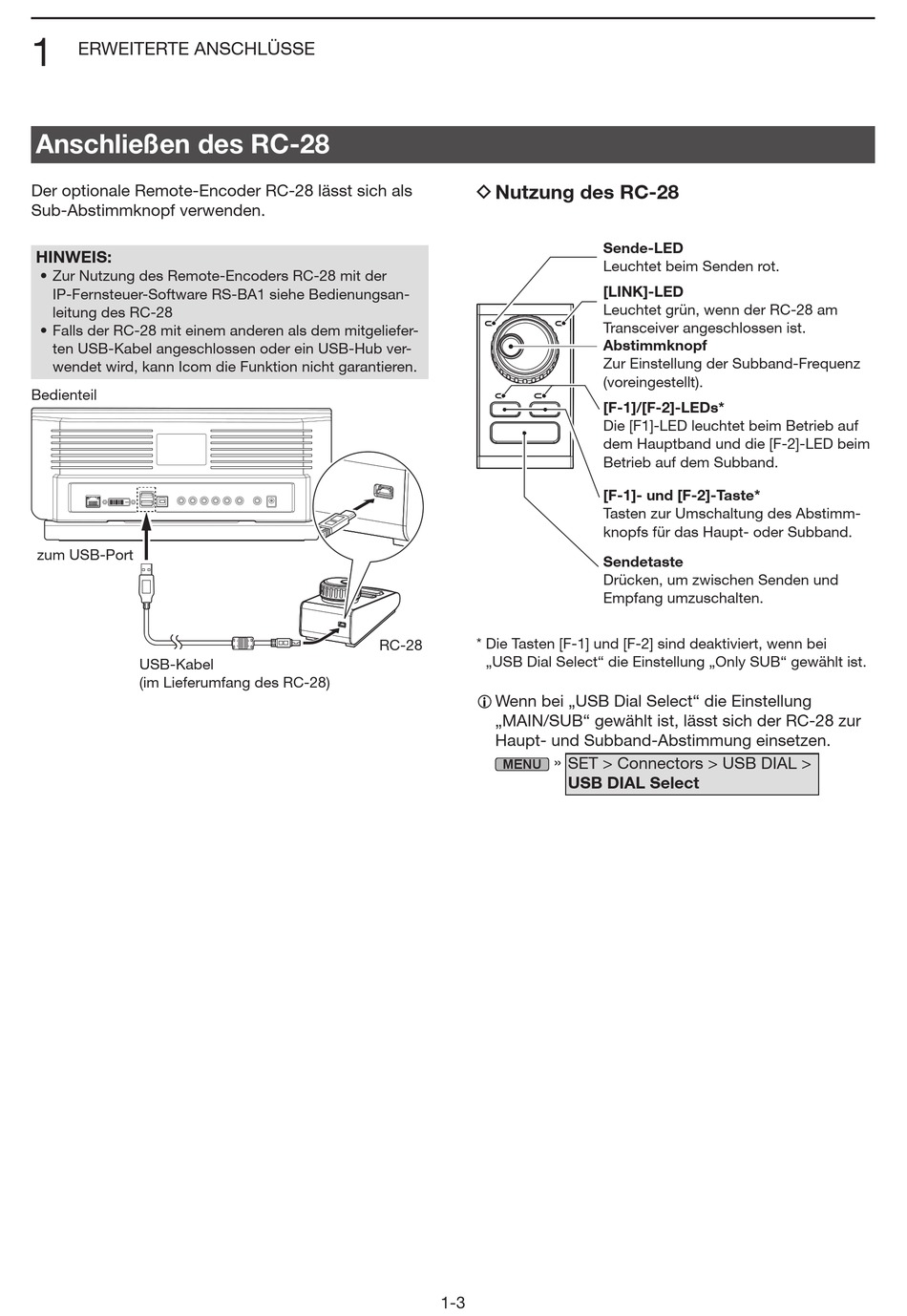

Anschließen des RC-28
Der optionale Remote-Encoder RC-28 lässt sich als
Sub-Abstimmknopf verwenden.
HINWEIS:
• Zur Nutzung des Remote-Encoders RC-28 mit der
IP-Fernsteuer-Software RS-BA1 siehe Bedienungsan-
leitung des RC-28
• Falls der RC-28 mit einem anderen als dem mitgeliefer-
ten USB-Kabel angeschlossen oder ein USB-Hub ver-
wendet wird, kann Icom die Funktion nicht garantieren.
Bedienteil
zum USB-Port
USB-Kabel
(im Lieferumfang des RC-28)
D Nutzung des RC-28
* Die Tasten [F-1] und [F-2] sind deaktiviert, wenn bei
RC-28
„USB Dial Select" die Einstellung „Only SUB" gewählt ist.
L Wenn bei „USB Dial Select" die Einstellung
„MAIN/SUB" gewählt ist, lässt sich der RC-28 zur
Haupt- und Subband-Abstimmung einsetzen.
MENU
1-3
Sende-LED
Leuchtet beim Senden rot.
[LINK]-LED
Leuchtet grün, wenn der RC-28 am
Transceiver angeschlossen ist.
Abstimmknopf
Zur Einstellung der Subband-Frequenz
(voreingestellt).
[F-1]/[F-2]-LEDs*
Die [F1]-LED leuchtet beim Betrieb auf
dem Hauptband und die [F-2]-LED beim
Betrieb auf dem Subband.
[F-1]- und [F-2]-Taste*
Tasten zur Umschaltung des Abstimm-
knopfs für das Haupt- oder Subband.
Sendetaste
Drücken, um zwischen Senden und
Empfang umzuschalten.
» SET > Connectors > USB DIAL >
USB DIAL Select
