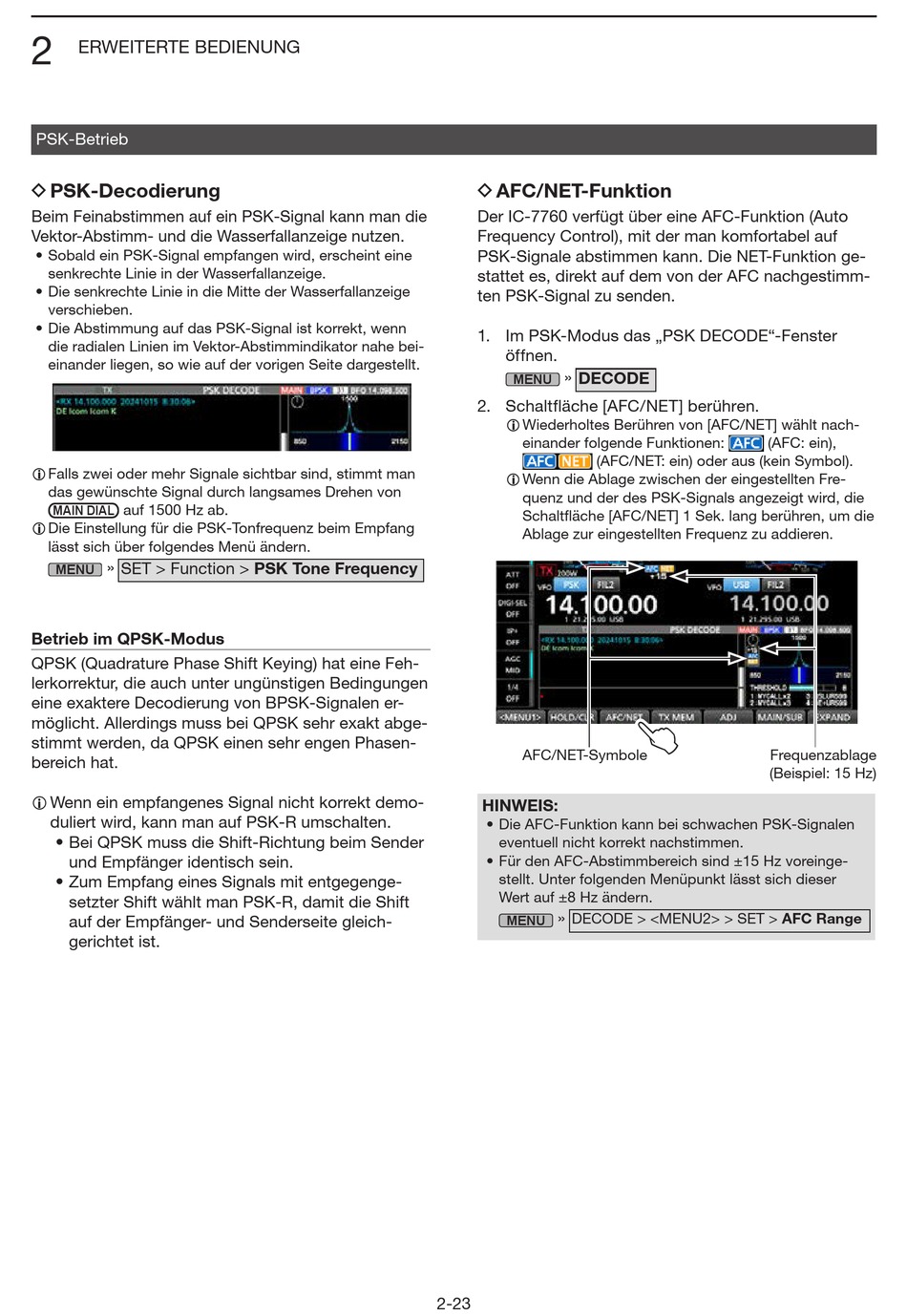

Icom IC-7760 Erweiterte Bedienungsanleitung Seite 33

2
ERWEITERTE BEDIENUNG
PSK-Betrieb
D PSK-Decodierung
Beim Feinabstimmen auf ein PSK-Signal kann man die
Vektor-Abstimm- und die Wasserfallanzeige nutzen.
• Sobald ein PSK-Signal empfangen wird, erscheint eine
senkrechte Linie in der Wasserfallanzeige.
• Die senkrechte Linie in die Mitte der Wasserfallanzeige
verschieben.
• Die Abstimmung auf das PSK-Signal ist korrekt, wenn
die radialen Linien im Vektor-Abstimmindikator nahe bei-
einander liegen, so wie auf der vorigen Seite dargestellt.
L Falls zwei oder mehr Signale sichtbar sind, stimmt man
das gewünschte Signal durch langsames Drehen von
auf 1500 Hz ab.
MAIN DIAL
L Die Einstellung für die PSK-Tonfrequenz beim Empfang
lässt sich über folgendes Menü ändern.
» SET > Function > PSK Tone Frequency
MENU
Betrieb im QPSK-Modus
QPSK (Quadrature Phase Shift Keying) hat eine Feh-
lerkorrektur, die auch unter ungünstigen Bedingungen
eine exaktere Decodierung von BPSK-Signalen er-
möglicht. Allerdings muss bei QPSK sehr exakt abge-
stimmt werden, da QPSK einen sehr engen Phasen-
bereich hat.
L Wenn ein empfangenes Signal nicht korrekt demo-
duliert wird, kann man auf PSK-R umschalten.
• Bei QPSK muss die Shift-Richtung beim Sender
und Empfänger identisch sein.
• Zum Empfang eines Signals mit entgegenge-
setzter Shift wählt man PSK-R, damit die Shift
auf der Empfänger- und Senderseite gleich-
gerichtet ist.
D AFC/NET-Funktion
Der IC-7760 verfügt über eine AFC-Funktion (Auto
Frequency Control), mit der man komfortabel auf
PSK-Signale abstimmen kann. Die NET-Funktion ge-
stattet es, direkt auf dem von der AFC nachgestimm-
ten PSK-Signal zu senden.
1. Im PSK-Modus das „PSK DECODE"-Fenster
öffnen.
» DECODE
MENU
2. Schaltfläche [AFC/NET] berühren.
L Wiederholtes Berühren von [AFC/NET] wählt nach-
einander folgende Funktionen:
(AFC/NET: ein) oder aus (kein Symbol).
L Wenn die Ablage zwischen der eingestellten Fre-
quenz und der des PSK-Signals angezeigt wird, die
Schaltfläche [AFC/NET] 1 Sek. lang berühren, um die
Ablage zur eingestellten Frequenz zu addieren.
AFC/NET-Symbole
HINWEIS:
• Die AFC-Funktion kann bei schwachen PSK-Signalen
eventuell nicht korrekt nachstimmen.
• Für den AFC-Abstimmbereich sind ±15 Hz voreinge-
stellt. Unter folgenden Menüpunkt lässt sich dieser
Wert auf ±8 Hz ändern.
»
DECODE > <MENU2> > SET > AFC Range
MENU
2-23
(AFC: ein),
Frequenzablage
(Beispiel: 15 Hz)
