Icom IC-7760 Erweiterte Bedienungsanleitung Seite 15

2

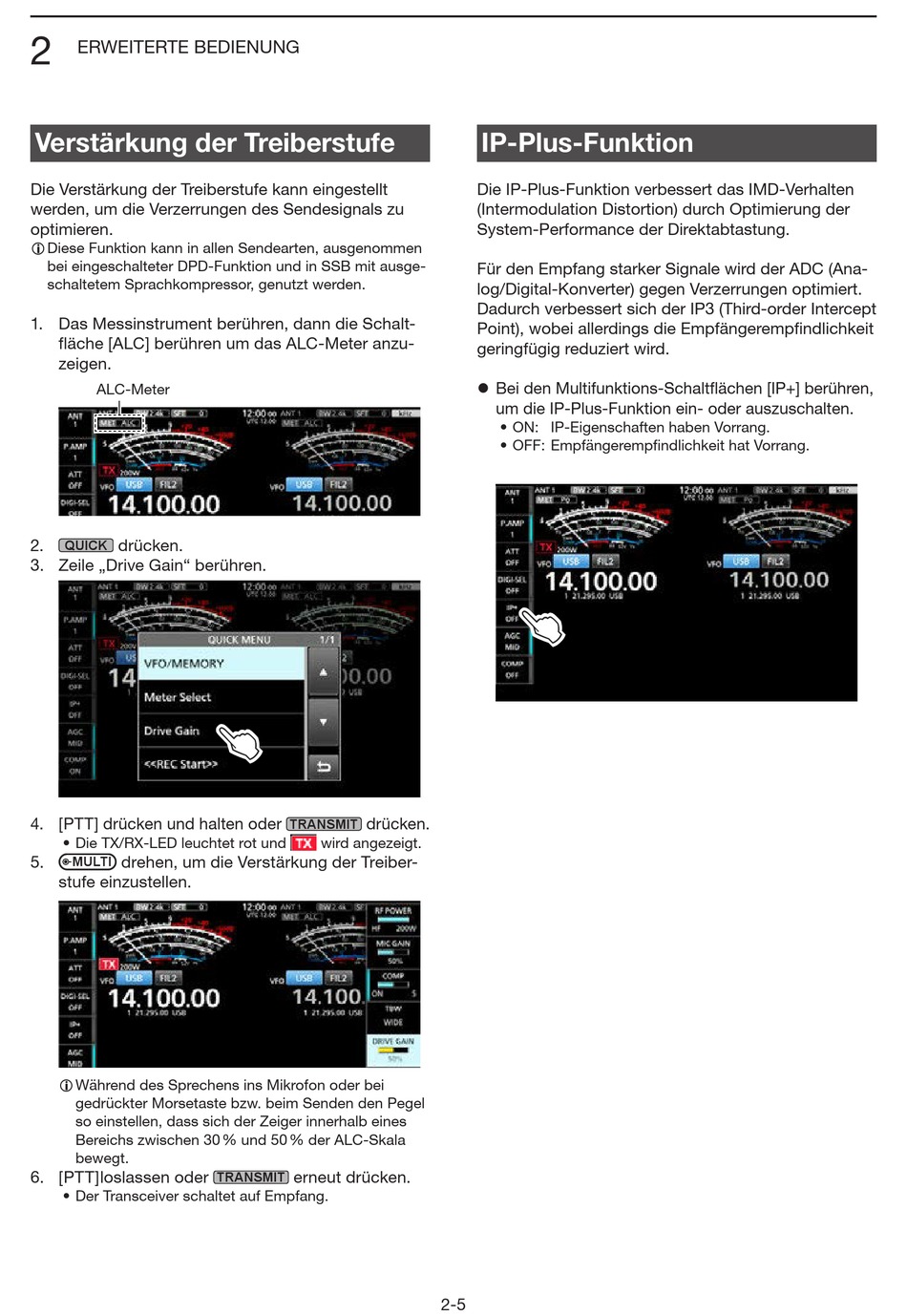

ERWEITERTE BEDIENUNG
Verstärkung der Treiberstufe
Die Verstärkung der Treiberstufe kann eingestellt
werden, um die Verzerrungen des Sendesignals zu
optimieren.
L Diese Funktion kann in allen Sendearten, ausgenommen
bei eingeschalteter DPD-Funktion und in SSB mit ausge-
schaltetem Sprachkompressor, genutzt werden.
1. Das Messinstrument berühren, dann die Schalt-
fläche [ALC] berühren um das ALC-Meter anzu-
zeigen.
ALC-Meter
2. drücken.
QUICK
3. Zeile „Drive Gain" berühren.
4. [PTT] drücken und halten oder
• Die TX/RX-LED leuchtet rot und
5. drehen, um die Verstärkung der Treiber-
MULTI
stufe einzustellen.
L Während des Sprechens ins Mikrofon oder bei
gedrückter Morsetaste bzw. beim Senden den Pegel
so einstellen, dass sich der Zeiger innerhalb eines
Bereichs zwischen 30 % und 50 % der ALC-Skala
bewegt.
6. [PTT]loslassen oder
• Der Transceiver schaltet auf Empfang.
drücken.
TRANSMIT
wird angezeigt.
erneut drücken.
TRANSMIT
IP-Plus-Funktion
Die IP-Plus-Funktion verbessert das IMD-Verhalten
(Intermodulation Distortion) durch Optimierung der
System-Performance der Direktabtastung.
Für den Empfang starker Signale wird der ADC (Ana-
log/Digital-Konverter) gegen Verzerrungen optimiert.
Dadurch verbessert sich der IP3 (Third-order Intercept
Point), wobei allerdings die Empfängerempfindlichkeit
geringfügig reduziert wird.
z Bei den Multifunktions-Schaltflächen [IP+] berühren,
um die IP-Plus-Funktion ein- oder auszuschalten.
• ON: IP-Eigenschaften haben Vorrang.
• OFF: Empfängerempfindlichkeit hat Vorrang.
2-5
