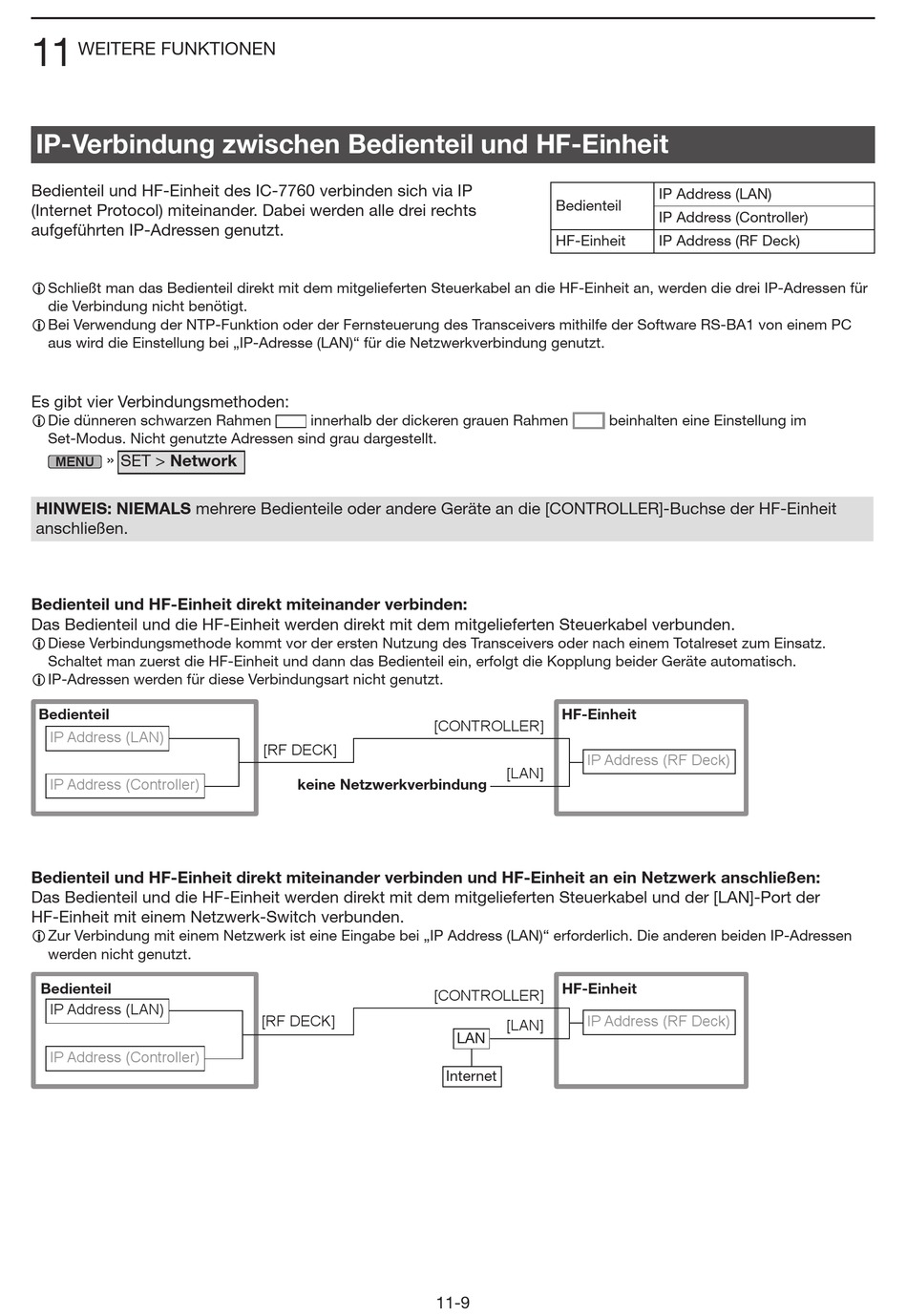

IP-Verbindung zwischen Bedienteil und HF-Einheit
Bedienteil und HF-Einheit des IC-7760 verbinden sich via IP
(Internet Protocol) miteinander. Dabei werden alle drei rechts
aufgeführten IP-Adressen genutzt.
L Schließt man das Bedienteil direkt mit dem mitgelieferten Steuerkabel an die HF-Einheit an, werden die drei IP-Adressen für
die Verbindung nicht benötigt.
L Bei Verwendung der NTP-Funktion oder der Fernsteuerung des Transceivers mithilfe der Software RS-BA1 von einem PC
aus wird die Einstellung bei „IP-Adresse (LAN)" für die Netzwerkverbindung genutzt.
Es gibt vier Verbindungsmethoden:
L Die dünneren schwarzen Rahmen
Set-Modus. Nicht genutzte Adressen sind grau dargestellt.
» SET > Network
MENU
HINWEIS: NIEMALS mehrere Bedienteile oder andere Geräte an die [CONTROLLER]-Buchse der HF-Einheit
anschließen.
Bedienteil und HF-Einheit direkt miteinander verbinden:
Das Bedienteil und die HF-Einheit werden direkt mit dem mitgelieferten Steuerkabel verbunden.
L Diese Verbindungsmethode kommt vor der ersten Nutzung des Transceivers oder nach einem Totalreset zum Einsatz.
Schaltet man zuerst die HF-Einheit und dann das Bedienteil ein, erfolgt die Kopplung beider Geräte automatisch.
L IP-Adressen werden für diese Verbindungsart nicht genutzt.
Bedienteil
IP Address (LAN)
IP Address (Controller)
Bedienteil und HF-Einheit direkt miteinander verbinden und HF-Einheit an ein Netzwerk anschließen:
Das Bedienteil und die HF-Einheit werden direkt mit dem mitgelieferten Steuerkabel und der [LAN]-Port der
HF-Einheit mit einem Netzwerk-Switch verbunden.
L Zur Verbindung mit einem Netzwerk ist eine Eingabe bei „IP Address (LAN)" erforderlich. Die anderen beiden IP-Adressen
werden nicht genutzt.
Bedienteil
IP Address (LAN)
IP Address (Controller)
innerhalb der dickeren grauen Rahmen
[RF DECK]
keine Netzwerkverbindung
[RF DECK]
Bedienteil
HF-Einheit
HF-Einheit
[CONTROLLER]
IP Address (RF Deck)
[LAN]
HF-Einheit
[CONTROLLER]
IP Address (RF Deck)
[LAN]
LAN
Internet
11-9
IP Address (LAN)
IP Address (Controller)
IP Address (RF Deck)
beinhalten eine Einstellung im
