11
WEITERE FUNKTIONEN

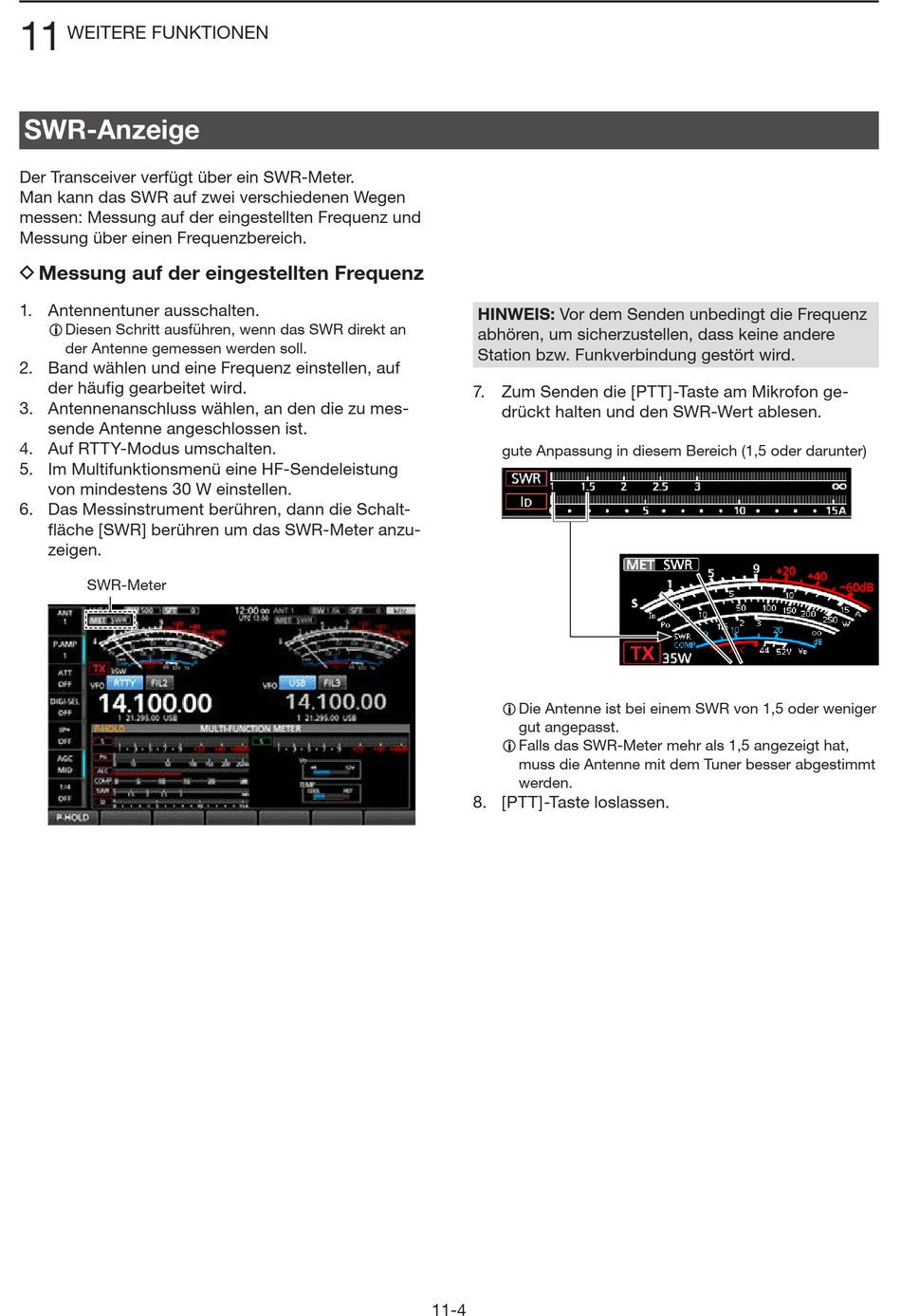

SWR-Anzeige
Der Transceiver verfügt über ein SWR-Meter.
Man kann das SWR auf zwei verschiedenen Wegen
messen: Messung auf der eingestellten Frequenz und
Messung über einen Frequenzbereich.
D Messung auf der eingestellten Frequenz
1. Antennentuner ausschalten.
L Diesen Schritt ausführen, wenn das SWR direkt an
der Antenne gemessen werden soll.
2. Band wählen und eine Frequenz einstellen, auf
der häufig gearbeitet wird.
3. Antennenanschluss wählen, an den die zu mes-
sende Antenne angeschlossen ist.
4. Auf RTTY-Modus umschalten.
5. Im Multifunktionsmenü eine HF-Sendeleistung
von mindestens 30 W einstellen.
6. Das Messinstrument berühren, dann die Schalt-
fläche [SWR] berühren um das SWR-Meter anzu-
zeigen.
SWR-Meter
HINWEIS: Vor dem Senden unbedingt die Frequenz
abhören, um sicherzustellen, dass keine andere
Station bzw. Funkverbindung gestört wird.
7. Zum Senden die [PTT]-Taste am Mikrofon ge-
drückt halten und den SWR-Wert ablesen.
gute Anpassung in diesem Bereich (1,5 oder darunter)
L Die Antenne ist bei einem SWR von 1,5 oder weniger
gut angepasst.
L Falls das SWR-Meter mehr als 1,5 angezeigt hat,
muss die Antenne mit dem Tuner besser abgestimmt
werden.
8. [PTT]-Taste loslassen.
11-4
