11

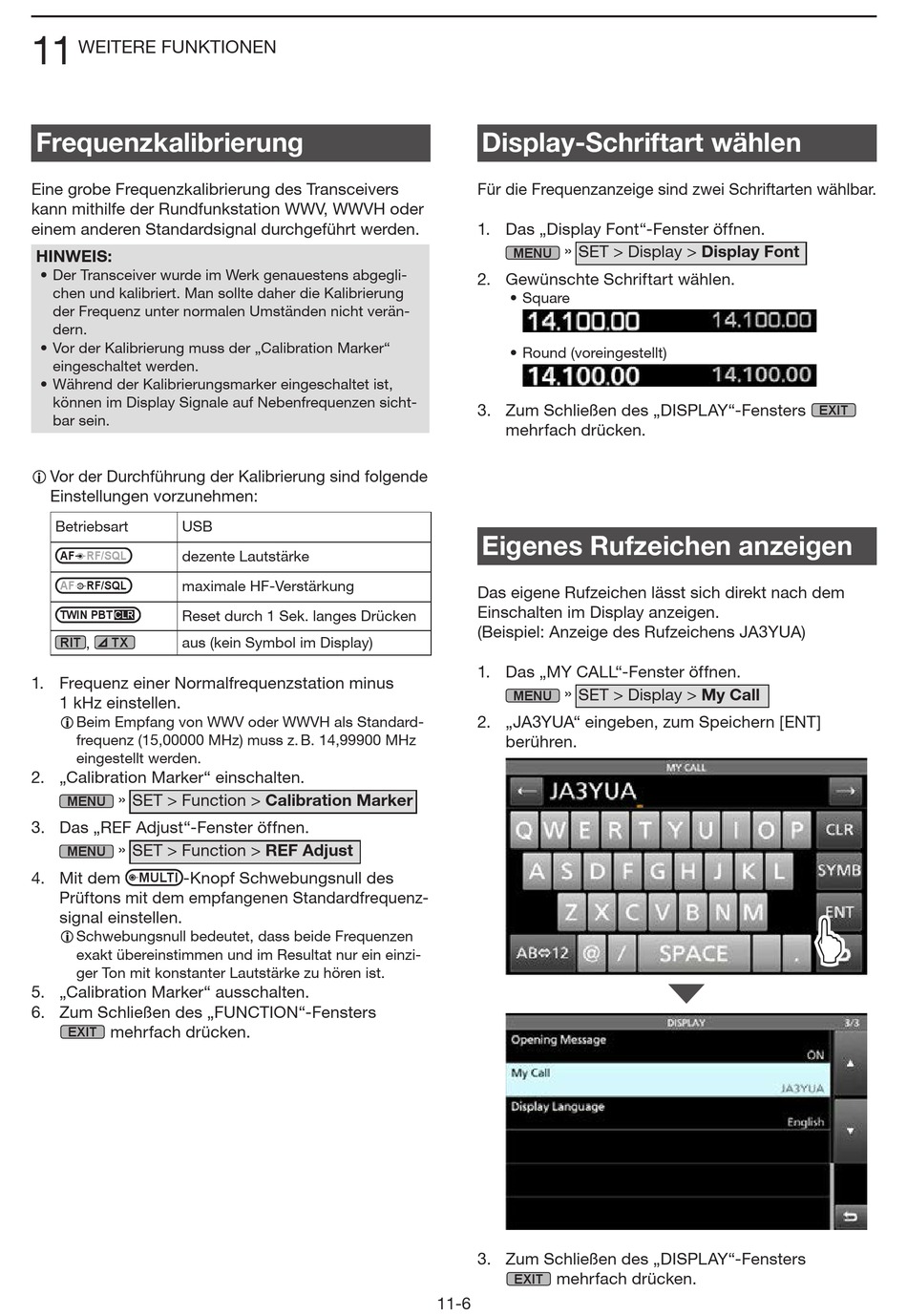

WEITERE FUNKTIONEN
Frequenzkalibrierung
Eine grobe Frequenzkalibrierung des Transceivers
kann mithilfe der Rundfunkstation WWV, WWVH oder
einem anderen Standardsignal durchgeführt werden.
HINWEIS:
• Der Transceiver wurde im Werk genauestens abgegli-
chen und kalibriert. Man sollte daher die Kalibrierung
der Frequenz unter normalen Umständen nicht verän-
dern.
• Vor der Kalibrierung muss der „Calibration Marker"
eingeschaltet werden.
• Während der Kalibrierungsmarker eingeschaltet ist,
können im Display Signale auf Nebenfrequenzen sicht-
bar sein.
L Vor der Durchführung der Kalibrierung sind folgende
Einstellungen vorzunehmen:
Betriebsart USB
AF RF/SQL dezente Lautstärke
AF RF/SQL maximale HF-Verstärkung
TWIN PBT Reset durch 1 Sek. langes Drücken
CLR
RIT
, TX aus (kein Symbol im Display)
1. Frequenz einer Normalfrequenzstation minus
1 kHz einstellen.
L Beim Empfang von WWV oder WWVH als Standard-
frequenz (15,00000 MHz) muss z. B. 14,99900 MHz
eingestellt werden.
2. „Calibration Marker" einschalten.
» SET > Function > Calibration Marker
MENU
3. Das „REF Adjust"-Fenster öffnen.
» SET > Function > REF Adjust
MENU
4. Mit dem -Knopf Schwebungsnull des
MULTI
Prüftons mit dem empfangenen Standardfrequenz-
signal einstellen.
L Schwebungsnull bedeutet, dass beide Frequenzen
exakt übereinstimmen und im Resultat nur ein einzi-
ger Ton mit konstanter Lautstärke zu hören ist.
5. „Calibration Marker" ausschalten.
6. Zum Schließen des „FUNCTION"-Fensters
mehrfach drücken.
EXIT
Display-Schriftart wählen
Für die Frequenzanzeige sind zwei Schriftarten wählbar.
1. Das „Display Font"-Fenster öffnen.
» SET > Display > Display Font
MENU
2. Gewünschte Schriftart wählen.
• Square
• Round (voreingestellt)
3. Zum Schließen des „DISPLAY"-Fensters
mehrfach drücken.
Eigenes Rufzeichen anzeigen
Das eigene Rufzeichen lässt sich direkt nach dem
Einschalten im Display anzeigen.
(Beispiel: Anzeige des Rufzeichens JA3YUA)
1. Das „MY CALL"-Fenster öffnen.
» SET > Display > My Call
MENU
2. „JA3YUA" eingeben, zum Speichern [ENT]
berühren.
3. Zum Schließen des „DISPLAY"-Fensters
mehrfach drücken.
EXIT
11-6
