Icom IC-7760 Erweiterte Bedienungsanleitung Seite 107

11
WEITERE FUNKTIONEN

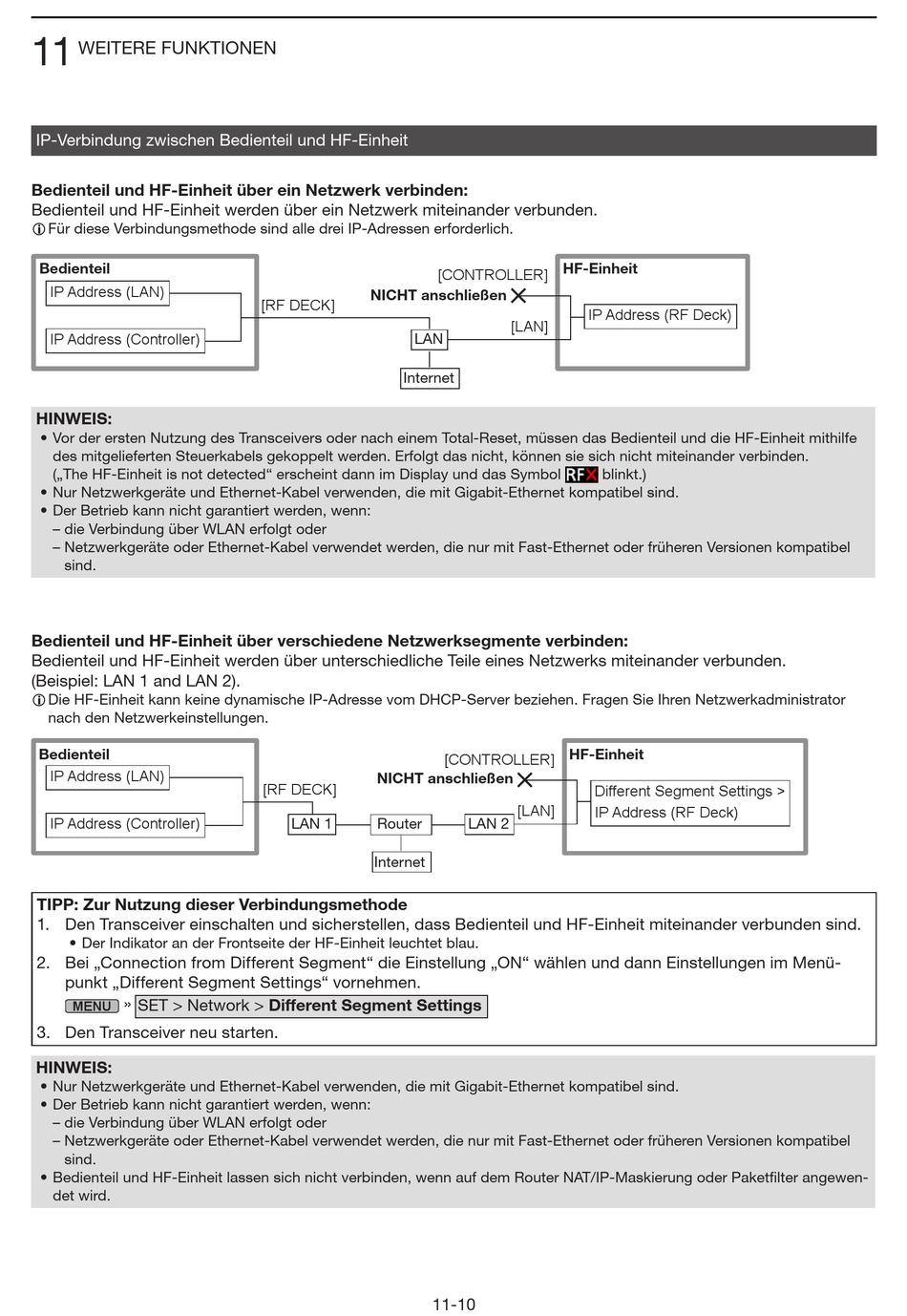

IP-Verbindung zwischen Bedienteil und HF-Einheit
Bedienteil und HF-Einheit über ein Netzwerk verbinden:
Bedienteil und HF-Einheit werden über ein Netzwerk miteinander verbunden.
L Für diese Verbindungsmethode sind alle drei IP-Adressen erforderlich.
Bedienteil
IP Address (LAN)
IP Address (Controller)
HINWEIS:
• Vor der ersten Nutzung des Transceivers oder nach einem Total-Reset, müssen das Bedienteil und die HF-Einheit mithilfe
des mitgelieferten Steuerkabels gekoppelt werden. Erfolgt das nicht, können sie sich nicht miteinander verbinden.
(„The HF-Einheit is not detected" erscheint dann im Display und das Symbol
• Nur Netzwerkgeräte und Ethernet-Kabel verwenden, die mit Gigabit-Ethernet kompatibel sind.
• Der Betrieb kann nicht garantiert werden, wenn:
– die Verbindung über WLAN erfolgt oder
– Netzwerkgeräte oder Ethernet-Kabel verwendet werden, die nur mit Fast-Ethernet oder früheren Versionen kompatibel
sind.
Bedienteil und HF-Einheit über verschiedene Netzwerksegmente verbinden:
Bedienteil und HF-Einheit werden über unterschiedliche Teile eines Netzwerks miteinander verbunden.
(Beispiel: LAN 1 and LAN 2).
L Die HF-Einheit kann keine dynamische IP-Adresse vom DHCP-Server beziehen. Fragen Sie Ihren Netzwerkadministrator
nach den Netzwerkeinstellungen.
Bedienteil
IP Address (LAN)
IP Address (Controller)
TIPP: Zur Nutzung dieser Verbindungsmethode
1. Den Transceiver einschalten und sicherstellen, dass Bedienteil und HF-Einheit miteinander verbunden sind.
• Der Indikator an der Frontseite der HF-Einheit leuchtet blau.
2. Bei „Connection from Different Segment" die Einstellung „ON" wählen und dann Einstellungen im Menü-
punkt „Different Segment Settings" vornehmen.
» SET > Network > Different Segment Settings
MENU
3. Den Transceiver neu starten.
HINWEIS:
• Nur Netzwerkgeräte und Ethernet-Kabel verwenden, die mit Gigabit-Ethernet kompatibel sind.
• Der Betrieb kann nicht garantiert werden, wenn:
– die Verbindung über WLAN erfolgt oder
– Netzwerkgeräte oder Ethernet-Kabel verwendet werden, die nur mit Fast-Ethernet oder früheren Versionen kompatibel
sind.
• Bedienteil und HF-Einheit lassen sich nicht verbinden, wenn auf dem Router NAT/IP-Maskierung oder Paketfilter angewen-
det wird.
NICHT anschließen
[RF DECK]
LAN
Internet
NICHT anschließen
[RF DECK]
LAN 1 Router
Internet
11-10
HF-Einheit
[CONTROLLER]
×
IP Address (RF Deck)
[LAN]
blinkt.)
HF-Einheit
[CONTROLLER]
×
Different Segment Settings >
[LAN]
IP Address (RF Deck)
LAN 2
