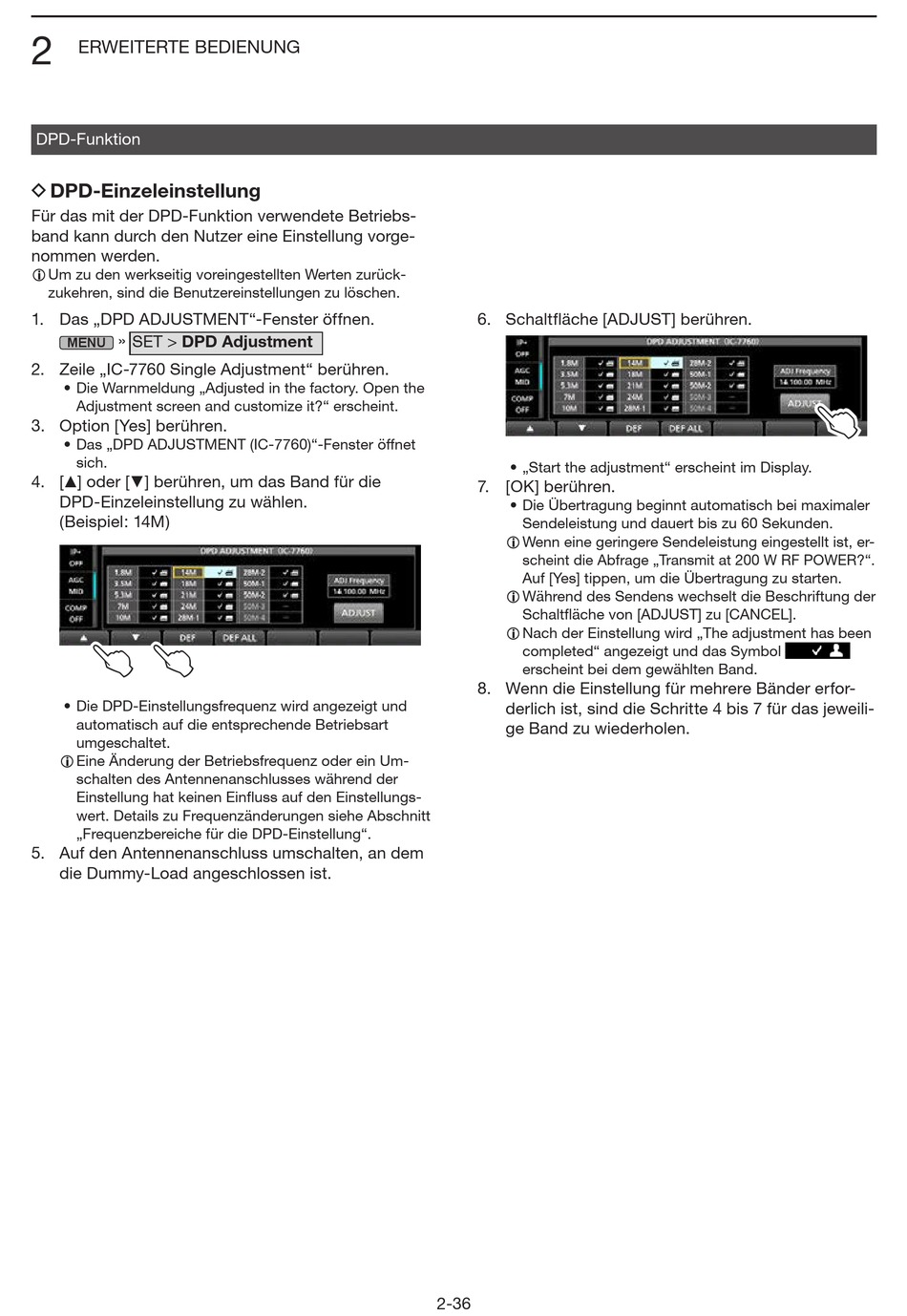

Icom IC-7760 Erweiterte Bedienungsanleitung Seite 46

2
ERWEITERTE BEDIENUNG
DPD-Funktion
D DPD-Einzeleinstellung
Für das mit der DPD-Funktion verwendete Betriebs-
band kann durch den Nutzer eine Einstellung vorge-
nommen werden.
L Um zu den werkseitig voreingestellten Werten zurück-
zukehren, sind die Benutzereinstellungen zu löschen.
1. Das „DPD ADJUSTMENT"-Fenster öffnen.
» SET > DPD Adjustment
MENU
2. Zeile „IC-7760 Single Adjustment" berühren.
• Die Warnmeldung „Adjusted in the factory. Open the
Adjustment screen and customize it?" erscheint.
3. Option [Yes] berühren.
• Das „DPD ADJUSTMENT (IC-7760)"-Fenster öffnet
sich.
4. [▲] oder [▼] berühren, um das Band für die
DPD-Einzeleinstellung zu wählen.
(Beispiel: 14M)
• Die DPD-Einstellungsfrequenz wird angezeigt und
automatisch auf die entsprechende Betriebsart
umgeschaltet.
L Eine Änderung der Betriebsfrequenz oder ein Um-
schalten des Antennenanschlusses während der
Einstellung hat keinen Einfluss auf den Einstellungs-
wert. Details zu Frequenzänderungen siehe Abschnitt
„Frequenzbereiche für die DPD-Einstellung".
5. Auf den Antennenanschluss umschalten, an dem
die Dummy-Load angeschlossen ist.
6. Schaltfläche [ADJUST] berühren.
• „Start the adjustment" erscheint im Display.
7. [OK] berühren.
• Die Übertragung beginnt automatisch bei maximaler
Sendeleistung und dauert bis zu 60 Sekunden.
L Wenn eine geringere Sendeleistung eingestellt ist, er-
scheint die Abfrage „Transmit at 200 W RF POWER?".
Auf [Yes] tippen, um die Übertragung zu starten.
L Während des Sendens wechselt die Beschriftung der
Schaltfläche von [ADJUST] zu [CANCEL].
L Nach der Einstellung wird „The adjustment has been
completed" angezeigt und das Symbol
erscheint bei dem gewählten Band.
8. Wenn die Einstellung für mehrere Bänder erfor-
derlich ist, sind die Schritte 4 bis 7 für das jeweili-
ge Band zu wiederholen.
2-36
