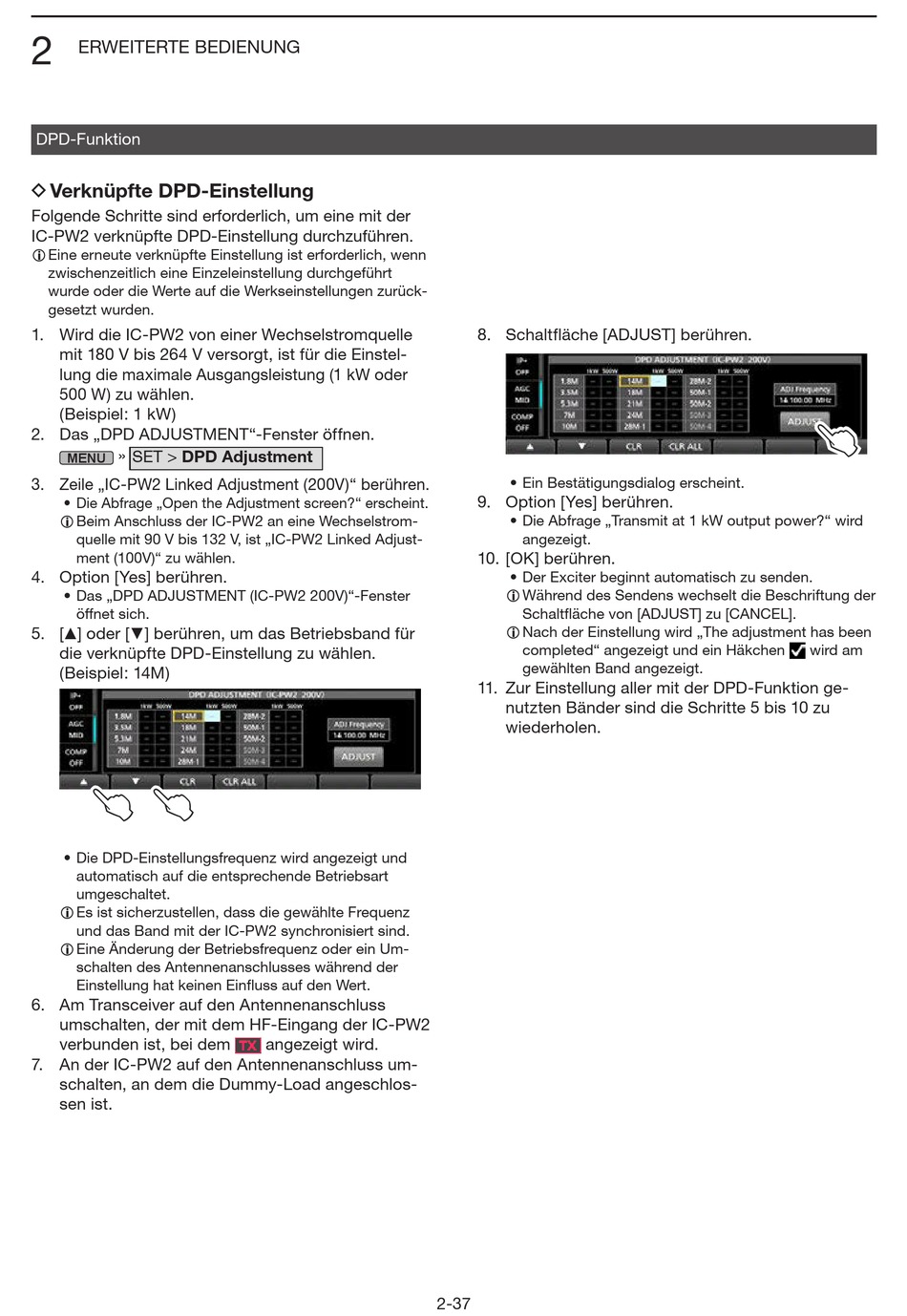

Icom IC-7760 Erweiterte Bedienungsanleitung Seite 47

2
ERWEITERTE BEDIENUNG
DPD-Funktion
D Verknüpfte DPD-Einstellung
Folgende Schritte sind erforderlich, um eine mit der
IC-PW2 verknüpfte DPD-Einstellung durchzuführen.
L Eine erneute verknüpfte Einstellung ist erforderlich, wenn
zwischenzeitlich eine Einzeleinstellung durchgeführt
wurde oder die Werte auf die Werkseinstellungen zurück-
gesetzt wurden.
1. Wird die IC-PW2 von einer Wechselstromquelle
mit 180 V bis 264 V versorgt, ist für die Einstel-
lung die maximale Ausgangsleistung (1 kW oder
500 W) zu wählen.
(Beispiel: 1 kW)
2. Das „DPD ADJUSTMENT"-Fenster öffnen.
» SET > DPD Adjustment
MENU
3. Zeile „IC-PW2 Linked Adjustment (200V)" berühren.
• Die Abfrage „Open the Adjustment screen?" erscheint.
L Beim Anschluss der IC-PW2 an eine Wechselstrom-
quelle mit 90 V bis 132 V, ist „IC-PW2 Linked Adjust-
ment (100V)" zu wählen.
4. Option [Yes] berühren.
• Das „DPD ADJUSTMENT (IC-PW2 200V)"-Fenster
öffnet sich.
5. [▲] oder [▼] berühren, um das Betriebsband für
die verknüpfte DPD-Einstellung zu wählen.
(Beispiel: 14M)
• Die DPD-Einstellungsfrequenz wird angezeigt und
automatisch auf die entsprechende Betriebsart
umgeschaltet.
L Es ist sicherzustellen, dass die gewählte Frequenz
und das Band mit der IC-PW2 synchronisiert sind.
L Eine Änderung der Betriebsfrequenz oder ein Um-
schalten des Antennenanschlusses während der
Einstellung hat keinen Einfluss auf den Wert.
6. Am Transceiver auf den Antennenanschluss
umschalten, der mit dem HF-Eingang der IC-PW2
verbunden ist, bei dem
7. An der IC-PW2 auf den Antennenanschluss um-
schalten, an dem die Dummy-Load angeschlos-
sen ist.
angezeigt wird.
2-37
8. Schaltfläche [ADJUST] berühren.
• Ein Bestätigungsdialog erscheint.
9. Option [Yes] berühren.
• Die Abfrage „Transmit at 1 kW output power?" wird
angezeigt.
10. [OK] berühren.
• Der Exciter beginnt automatisch zu senden.
L Während des Sendens wechselt die Beschriftung der
Schaltfläche von [ADJUST] zu [CANCEL].
L Nach der Einstellung wird „The adjustment has been
completed" angezeigt und ein Häkchen
gewählten Band angezeigt.
11. Zur Einstellung aller mit der DPD-Funktion ge-
nutzten Bänder sind die Schritte 5 bis 10 zu
wiederholen.
wird am
